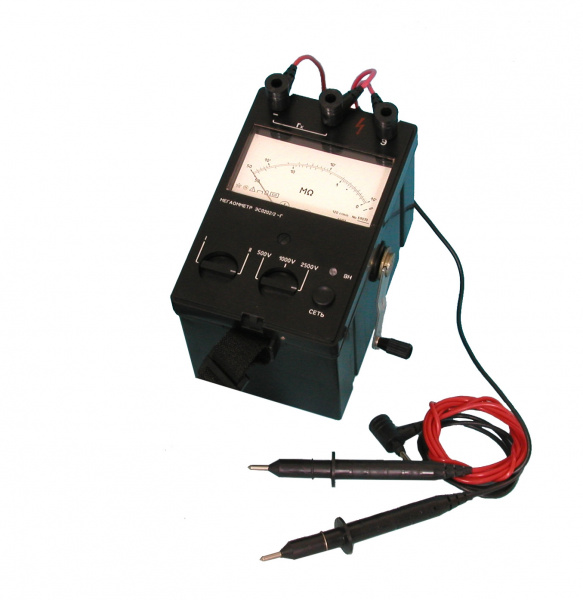

ЭС0202/1М-Г мегаомметр

Мегаомметры ЭС0202/1М-Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств. Устройства могут использоваться в жестких погодных условиях (напр., в зимой при низких температурах).

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

Мегаомметры ЭС0202/1М-Г соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” к изделиям класса защиты II; ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II .

Пределы допускаемых значений основной относительной погрешности равны ± 15 % от измеряемого значения. Класс точности мегаомметров ЭС0202/1М-Г, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15.

Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/1М-Г, вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА, не должны превышать пределов основной относительной погрешности.

Основные технические характеристики мегаомметра ЭС0202/1М-Г

• Тестовое напряжение, В: 100± 10, 250± 25, 500± 50
• Диапазон измерений сопротивления, МОм: 0-1000
• Время установления показаний мегаомметра не превышает 15 с.
• Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.
• Питание мегаомметров осуществляется от встроенного электромеханического генератора.
• Скорость вращения рукоятки генератора должна быть (120…144) оборотов в минуту.
• Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50 ° С и относительной влажности 90 % при температуре плюс 30 ° С.

Мегаомметр  ЭС0202/1М-Г заменяет снятые с производства приборы: М4101, М4100/1, М4100/2, М4100/3

Принцип работы мегаомметра ЭС0202/1М-Г

Прибор представляет собой мегаомметр индукторного типа, он имеет встроенный генератор позволяющий проводить измерения без использования дополнительного источника энергии. Это позволяет сделать мегаомметры ЭС0202/1М-Г недорогими, обеспечивающим работу в самых различных климатических условиях. Прибор выполнен в карболитовом корпусе. Если Вы хотите купить ЭС0202/1М-Г следует учесть, что комплект высоковольтных проводов в комплект поставки не входит и его следует купить дополнительно. При эксполуатации мегаометра ЭСО202/1М-Г следует соблюдать правила безопасности проведения измерений.

Перед тем как подсоединить провода к объекту измерения, необходимо убедиться в выполнении всех требований техники безопасности по подготовке рабочего места и, в частности:

Комплект поставки ЭС0202/1М-Г

1. Мегаометр ЭС0202/1М-Г 1шт
2. Шнур 2шт
3. Сумка 1шт
4. Проводник 1шт
5. Руководство по эксплуатации 1шт
