Производитель Metrel Гарантия 36 месяцев Госреестр РФ 41924-10 Межповерочный интервал 18 месяцев Варианты написания MI3102H,MI3102H,MI-3102H Рекомендуемые варианты замены MI 3102H SE Назначение измерителя MI 3102H:

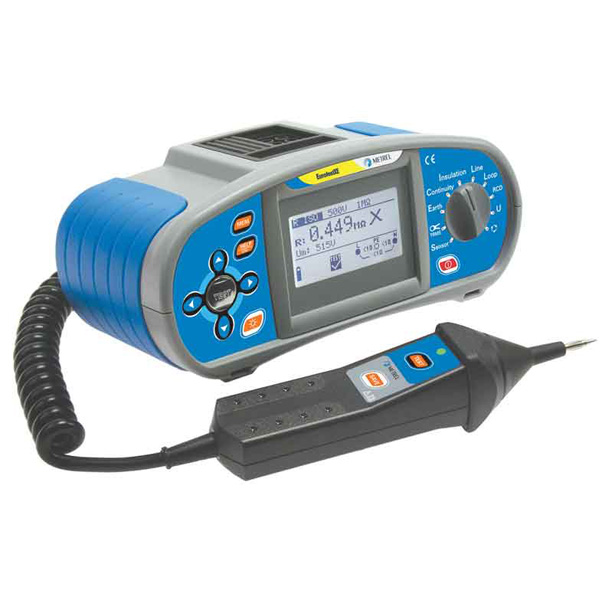

Прибор MI 3102H EurotestXЕ 2,5 кВ сочетает в себе компактный эргономичный дизайн и полный набор функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена – качество.
При разработке многофункционального измерителя параметров электроустановок MI3102H были учтены требования главы 1.8 ПУЭ и приложения 3 ПТЭЭП, что позволит использовать этот прибор для испытаний силовых кабельных линий, синхронных генераторов и компенсаторов, электродвигателей переменного тока, трансформаторов тока, трансформаторов напряжения, конденсаторов, полупроводниковых устройств, вводов, проходных изоляторов, выключателейֺи разъединителей, короткозамыкателей, комплектных распределительных устройств, щитов и токопроводов, сборных и соединительных шин, цепей питания приводов выключателей и разъединителей, цепей управления, защиты, автоматики, телемеханики и др.
Функции измерителя MI 3102H:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
- контроль порядка чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме;
- измерение частоты напряжения;
- измерение силы тока (TRMS) с помощью опциональных клещей А1018;
- измерение освещенности с помощью опциональных датчиков А1172, А1173.
Технические характеристики измерителя MI 3102H:
Функция Диапазон измерений Разрешение Погрешность измерений Сопротивление изоляции U=100 В, 250 В: R: 0,000 …1,999 MОм 0,001 MОм ±(5% от измер. + 3 емр) 2,00 …99,99 MОм 0,01 MОм ±(5% от измер. + 3 емр) 100,00 …199,9 MОм 0,1 MОм ±(5% от измер. + 3 емр) U=500 В, 1 кВ: R: 0,000 …1,999 MОм 0,001 MОм ±(2% от измер. + 3 емр) 2,00 …99,99 MОм 0,01 MОм ±(2% от измер. + 3 емр) 100,00 …199,9 MОм 0,1 MОм ±(2% от измер. + 3 емр) 200 …999 MОм 1 MОм ±(10% от измер.) U=2,5 кВ: R: 0,000 …1,999 MОм 0,001 MОм ±(2% от измер. + 3 емр) 2,00 …99,99 MОм 0,01 MОм ±(2% от измер. + 3 емр) 100,00 …199,9 MОм 0,1 MОм ±(2% от измер. + 3 емр) 200 …1999 MОм 1 MОм ±(10% от измер.) 2,00 …9,99 ГОм 10 MОм ±(10% от измер.) Коэффициент абсорбции (DAR) 0,01...9,99 0,01 ±(5% от измер. + 2 емр) 10,0...100,0 0,1 ±(5% от измер.) Коэффициент поляризации (PI) 0,01...9,99 0,01 ±(5% от измер. + 2 емр) 10,0...100,0 0,1 ±(5% от измер.) Измерительное напряжение 0 … 3000 В 1 В ±(3% от измер. + 3 емр) Непрерывность защитного проводника
при токе 200 мA (R=200 мА)0,00 …19,99 Ом 0,01 Ом ±(3% от измер. + 3 емр) 20,0 … 99,9 Ом 0,1 Ом ±(5% от измер.) 100 … 1999 Ом 1 Ом ±(5% от измер.) Непрерывность защитного проводника
при токе 7 мA (R=7 мА) (непрерывное измерение)0,0 …99,9 Ом 0,1 Ом ±(5% от измер. + 3 емр) 100 … 1999 Ом 1 Ом ±(5% от измер. + 3 емр) Полное сопротивление линии 0,00 … 19,99 Ом 0,01 Ом ±(5% от измер.+ 5 емр) 20,0… 99,9 Ом 0,1 Ом ±(5% от измер.+ 5 емр) 100 … 1999 Ом 1 Ом ±(5% от измер.+ 5 емр) Предполагаемый ток КЗ (фаза-ноль) 0,00...19,99 А 0,01 А См. погрешность измерения полного сопротивления линии 20,0...99,9 А 0,1 А 100...999 В 1 А 1,00...9,99 кА 10 А 10...24,4 кА 100 А Полное сопротивление контура 0,00 … 19,99 Ом 0,01 Ом ±(5% от измер.+ 5 емр) 20,0 …99,9 Ом 0,1 Ом ±(5% от измер.+ 5 емр) 100 …1999 Ом 1 Ом ±(5% от измер.+ 5 емр) Полное сопротивление контура, режим без отключения УЗО 0,00 … 19,99 Ом 0,01 Ом ±(5% от измер.+ 5 емр) 20,0 …99,9 Ом 0,1 Ом ±(10% от измер.) 100 …1999 Ом 1 Ом ±(10% от измер.) Предполагаемый ток КЗ (фаза-земля) 0,00...19,99 А 0,01 А См. погрешность измерения полного сопротивления линии 20,0...99,9 А 0,1 А 100...999 А 1 А 1,00...9,99 кА 10 А 10...24,4 кА 100 А Напряжение 0 В … 500 В 1 В ±(2% от измер.+ 2 емр) Частота 45 Гц … 65 Гц 0,1 Гц ±2 емр Чередование фаз 1.2.3 или 2.1.3 Параметры УЗО Номинальный ток I∆N 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A Напряжение прикосновения Uс 0, 0 …9,9 В 0,1 В (-0%/+10%) от измер. + 2 емр 10,0…99,9 В 0,1 В (-0%/+10%) от измер. Время срабатывания 0 … 500 мс (1/2 x IΔN, IΔN) 1 мс ±3 мс 0 … 200 мс (2 x IΔN) 1 мс ±3 мс 0 … 150 мс (5 x IΔN) 1 мс ±3 мс Ток срабатывания 0,2 x I∆N …1,1 x I∆N (тип AC, I∆N = 10 мA) 0,05 x I∆N ±0,1 x I∆N 0,2 x I∆N …2,2 x I∆N (тип A, I∆N = 10 мA) 0,05 x I∆N ±0,1 x I∆N 0,2 x I∆N …1,1 x I∆N (тип AС,I∆N ≥ 30 мА 0,05 x I∆N ±0,1 x I∆N 0,2 x I∆N …1,5 x I∆N (тип А, I∆N ≥ 30 мА 0,05 x I∆N ±0,1 x I∆N Сопротивление заземления 0,00…19,99 Ом 0,01 Ом ±(2 % от измер. + 3 емр) 20,0…99,9 Ом 0,1 Ом ±(2% от измер. + 3 емр) 100 …1999 Ом 1 Ом ±(2% от измер. + 3 емр) Освещенность 0,01 …19,99 лк 0,01 лк ±(5 % от измер. + 2 емр) 20,0 …199,9 лк 0,1 лк ±5 % от измер. 200 …1999 лк 1 лк ±5 % от измер. 2,00 …19,99 клк 10 лк ±5 % от измер. Истинное среднеквадратическое значение силы тока 0,0 мA…99,9 мA 0,1 мA ±(5 % от измер. + 3 емр) 100 мA…999 мA 1 мA ±5 % от измер. 1,00 A …19,99 A 0,01 A ±5 % от измер. Питание 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумуляторных батарей Категория перенапряжения 600 В CAT III; 300 В CAT IV Степень защиты Двойная изоляция Степень защиты корпуса IP42 Подключение к ПК RS-232 и USB Масса, кг 1,3 Габаритные размеры, мм 230х103х115 Преимущества измерителя MI 3102H:
Сделано для России
Прибор MI 3102H ориентирован на российского пользователя и поэтому наиболее полно отвечает потребностям отечественных специалистов. Расширенный диапазон рабочих температур, полная русификация, понятное управление прибора дают возможность успешно применять MI3102H в любое время года пользователями различного уровня подготовки.Вся лаборатория в одном приборе
Являясь многофункциональным измерителем параметров безопасности электроустановок, MI 3102H в своем компактном корпусе умещает целую электротехническую лабораторию, которую легко перевозить. Кроме того, стоимость государственной поверки MI3102H гораздо ниже, чем стоимость поверки лаборатории, укомплектованной специализированными приборами.Соотношение цена-качество
Прибор MI 3102H выгодно выделяется в ряду имеющихся сегодня на российском рынке многофункциональных приборов по соотношению предлагаемых возможностей и стоимости. MI3102H по-прежнему остается лучшим предложением для оснащения электротехнической лаборатории.Характеристики, обеспечивающие комфорт оператора
- Встроенная память на 500 измерений организована в трехуровневую структуру, что позволяет упорядочить большое число результатов измерений.
- ПО EuroLink PRO позволяет быстро обрабатывать результаты и получать протоколы измерений.
- Меню помощи, которое имеется в каждой функции, помогает правильно подключить прибор к испытываемой электроустановке.
- Многие функции имеют режимы измерения, сокращающие трудозатраты оператора (автоматический тест УЗО, измерение полного сопротивления контура без отключения УЗО и др.).
Оптимальный комплект поставки
Приобретая прибор MI 3102H в базовой комплектации, пользователь сразу же может приступить к измерениям, так как в его распоряжении оказываются все необходимые принадлежности.
Комплект поставки MI 3102H EurotestXE 2,5 кВ:
№ Наименование Количество 1. Прибор EurotestXE MI 3102H 1 2. 2,5 кВ двухпроводный измерительный кабель для измерения сопротивления изоляции (1,5 м) 1 3. Универсальный трехпроводный измерительный кабель (1,5 м) 1 4. Зажим типа «крокодил» (черный, синий, зеленый) 3 5. Измерительный наконечник (черный, синий, зеленый) 3 6. Измерительный кабель с евро-вилкой 1 7. Измерительный провод (зеленый, 20 м) 1 8. Измерительный провод (синий, 4,5 м) 1 9. Измерительный провод (черный, 20 м) 1 10. Вспомогательные штыри заземления 2 11. Щуп «commander» с наконечником с двумя функциональными клавишами 1 12. Адаптер питания 1 13. Перезаряжаемые Ni-MH батареи 6 14. Кабель RS232 1 15. Кабель USB 1 16. СD диск с ПО EuroLinkXE и документацией в электронном виде 1 17. Мягкая сумка для переноски 1 18. Мягкий нашейный ремень для переноски 1 19. Руководство по эксплуатации 1 20. Свидетельство о калибровке 1 Дополнительная комплектация MI 3102H EurotestXE 2,5 кВ:
(Поставляется по отдельному заказу)
A1012 - измерительный провод, зеленый, 4 м
A1018 - токовые клещи (для диапазона малых токов, токов утечки) 1000 A / 1 A
A1026 - измерительный провод, красный, 20 м
A1074 - малые токовые клещи 200 А / 0,2 А
A1110 - трехфазный кабель
A1111 - трехфазный адаптер с переключателем
A1160 - зарядное устройство с набором 6-ти NiMH батарей
A1164 - измерительный провод, черный, 50 м
A1169 - зарядное устройство для батарей типоразмеров АА, С, D и 9 В батарей
A1170 - щуп «commander» с сетевой вилкой
A1172 - люксметр типа В
A1173 - люксметр типа С
S2012 - комплект проводов для проверки непрерывности, 10 м, 2 шт.
S2025 - комплект соединительных проводов 1,5 м, 2 шт. (черный, красный) -
