Высоковольтный мост переменного тока МЕП-5СА

Назначение моста МЕП-5СА:

В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание числа витков обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое управление процессом работы осуществляет встроенный специальный персональный компьютер. Мосты позволяют производить однократные измерения tgδ, емкости объекта испытаний С_х, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и С_х с выдачей их средних значений и среднеквадратических отклонений.

МЕП-5СА работают по «нормальной» и «перевернутой» схемам Шеринга специально для эксплуатации в составе передвижных испытательных лабораторий. В конструкции МЕП-5СА учтены современные требования к высоковольтным мостам, предназначенным для работы в условиях действующих подстанций:

• помехозащищенность;
• чувствительность и точность;
• наличие электрически изолированных модулей, связь между которыми осуществляется оптическим кабелем длиной от 3 до 30 м;
• автоматическая балансировка;
• память на 1000 измерений с возможностью их просмотра, распечатки или перезаписи в ПК;
• компактный, легкий пульт управления с двухстрочным дисплеем и мембранной клавиатурой;
• ударопрочный измерительный модуль с аккумулятором;
• встроенный эталонный конденсатор на напряжение 10 кВ;
• возможность работы с внешними эталонными конденсаторами;
• зарядно-питающее устройство, позволяющее работать от сети ≈220В и 12 В;

Технические характеристики МЕП-5СА:

Основные модули МЕП - 5СА:

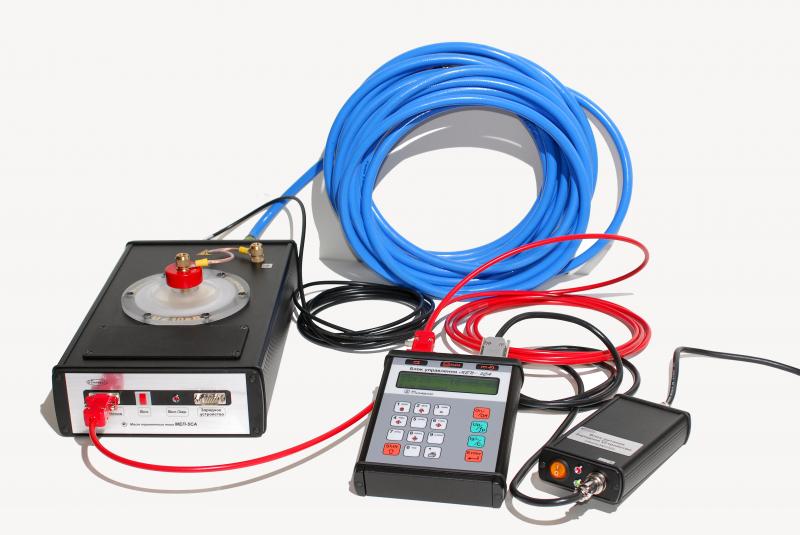

• Измерительный модуль-350х210х80 мм; вес-4,5 кг;
• Блок управления 175х140х40 мм; вес - 0,2 кг;
• Зарядно-питающее устройство 165х85х35 мм; вес - 0,3 кг;
• Оптический кабель;
• Высоковольтный кабель.
