Аппаратно-программный комплекс АПКЗ-03(М) предназначен для автоматизации измерений и анализа электрических характеристик установок катодной и дренажной защиты подземных металлических сооружений от электрохимической коррозии

Комплекс АПКЗ-03М может работать в полевых и лабораторных условиях и состоит из прибора ПКИ-02(М) и прикладной программы (ПП) “Монитор”, устанавливаемой на IBM-совместимый компьютер.
Принцип действия прибора ПКИ-02 М основан на измерении постоянных и пульсирующих напряжений и тока, а также поляризационного потенциала, с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

Технические характеристики ПКИ-02М

№	Технические характеристики			Значение
				ПКИ-02	ПКИ-02М
1	Количество измерительных каналов			4	4
2	Входные параметры измерительных каналов
	2.1. Диапазон измеряемых напряжений, В
	№ канала	Назначение
	1	измерение постоянного напряжения Uг, В		-50¸+50	-100¸+100
	2	измерение постоянного напряжения Us, В		-5 ¸ +5	-10 ¸ +10
	3	измерение постоянного напряжения на внешнем шунте Uш, мВ (для определения тока защиты – I)		0¸ +75
	4	измерение поляризационного потенциала Е, В		-5 ¸ +5
	2.2. Входные сопротивления, МОм, не менее
	№ канала
	1			1.0
	2, 4			4,0
	3			0.001	1,0
3	Период обновления результатов измерений по каналам 1¸3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек			1.0
4	Измерение поляризационного потенциала (в соответствии с ГОСТ9.602-89)
5	Пределы допускаемой основной погрешности измерения, g, % (по каналам)
	№ канала		Обозначение
	1		gг,	±(0,1%Uизм.+0,2В)
	2		gs	+ (0,1%Uизм. +0,02В)
	3		gш	± 1.0	± 0.5
	4		gЕ	± 1.0
6	Электропитание - аккумуляторная батарея типа «Тистан» напряжением, В, ёмкостью, А/ч, не менее			9; 0.8
7	Время непрерывной работы с сохранением основных параметров: при питании от встроенной аккумуляторной батареи ёмкостью 0.8 А×ч, не менее в режиме измерения по каналам 1, 2, 4 (), ч. в режиме измерения по каналу 3, ч при питании от дополнительного внешнего аккумулятора емкостью 7 А×ч, не менее в режиме измерения по каналам 1, 2, 4 (), ч. в режиме измерения по каналу 3, ч			24.0() 15.0() 70(*) 45 ()
8	Диапазон рабочих температур, оС			-30¸+45
9	Влажность (при температуре окружающего воздуха 24оС), %			90.0
10	Габариты, мм			220х110х60
11	Масса, не более, кГ			0.75

Примечания:
(*) - измерения по каналу 4 производятся не более 50 раз;
(**) - ограничение определяется ёмкостью батареи;
(***) - ограничение определяется объемом памяти встроенного запоминающего устройства прибора.

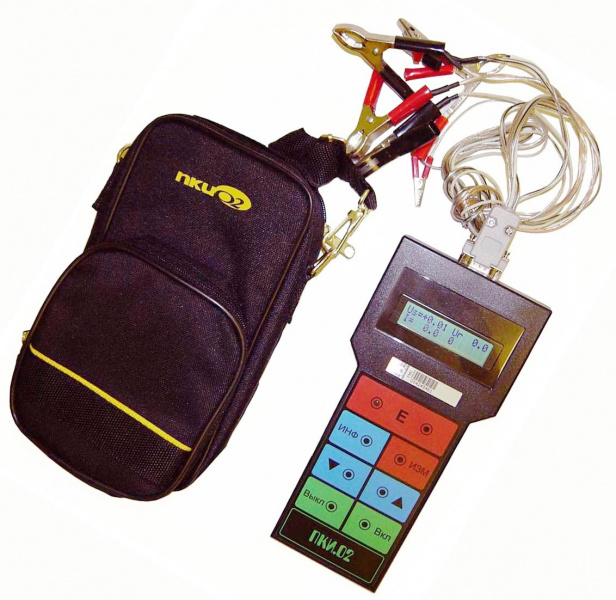

Внешний вид, органы управления и индикации

1 – жидкокристаллический индикатор (ЖКИ);
2 – разъем для подключения соединительных кабелей – КС1, КС2 к объекту контроля – (СКЗ, СДЗ) и к ПЭВМ;
3   – штеккерный разъем для сетевого адаптера;
4   – кнопка включения питания (обозначение - «ВКЛ»);
5 – кнопка выключения питания (обозначение - «ВЫКЛ»);
6   – кнопка “Больше” (обозначение– «▲»);
7   – кнопка “Меньше” (обозначение – «▼» );
8   – кнопка включения режима записи результатов измерений в память прибора (обозначение «ИЗМ»);
9   – кнопка выбора вида индицируемой информации (подробнее см. раздел 6.7., 7), обозначение – «ИНФ»;
10 – кнопка включения режима измерения поляризационного потенциала (обозначение - «Е»);
11 – светодиод для индикации включения режима измерения поляризационного потенциала

Программа “Монитор”

Программа “Монитор” обеспечивает:

перезапись измеренных данных из памяти прибора в память компьютера;
отображение измеренных данных в виде графиков, «привязанных» к реальному времени измерений с возможностью просмотра мгновенных значений с помощью “тренда”;
обработку измеренных данных и вычисление средних, максимальных и минимальных значений за выбранные оператором промежутки времени;
построение гистограмм;
распечатку на принтере выбранных фрагментов записей и составление отчетных ведомостей по формам пользователя;
архивирование результатов измерений с возможностью поиска архивных файлов по дате и/или месту измерения и др.

Вы можете задать любой интересующий вас вопрос по товару или работе магазина. Наши квалифицированные специалисты обязательно вам помогут.

Заказать и купить Аппаратно-программный комплекс АПКЗ-03(М) можно в нашем интернет магазине низких цен — СибТоргПрибор Красноярск. Подробные технические характеристики на АПКЗ-03М, Отзывы, аксессуары, гарантия и сервис. Доставка АПКЗ-03М по России.

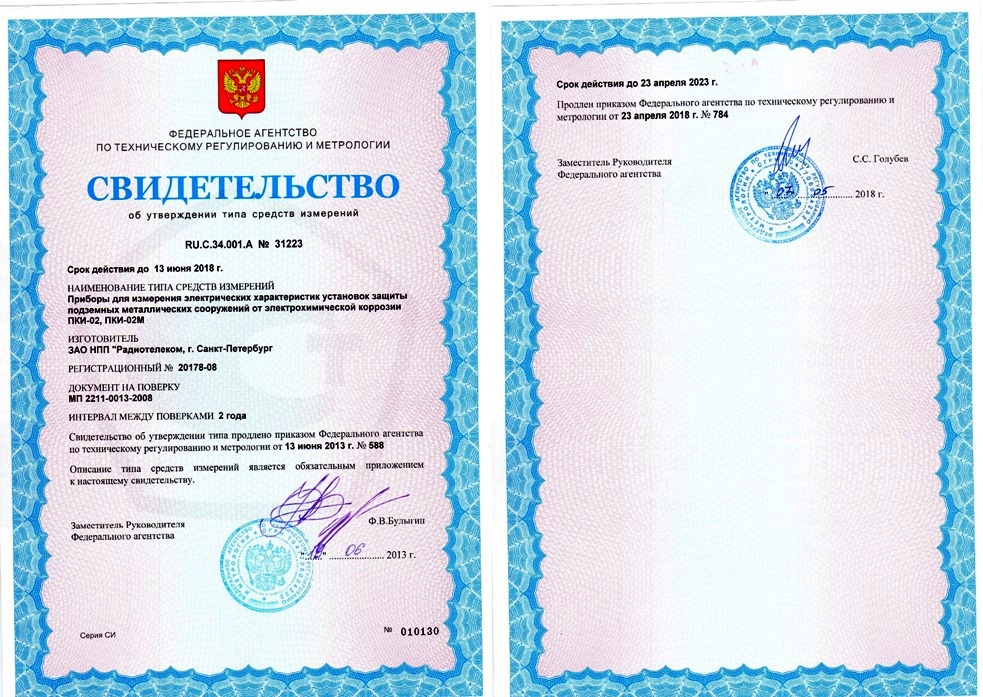

Сертификат соответствия АПКЗ-03М
