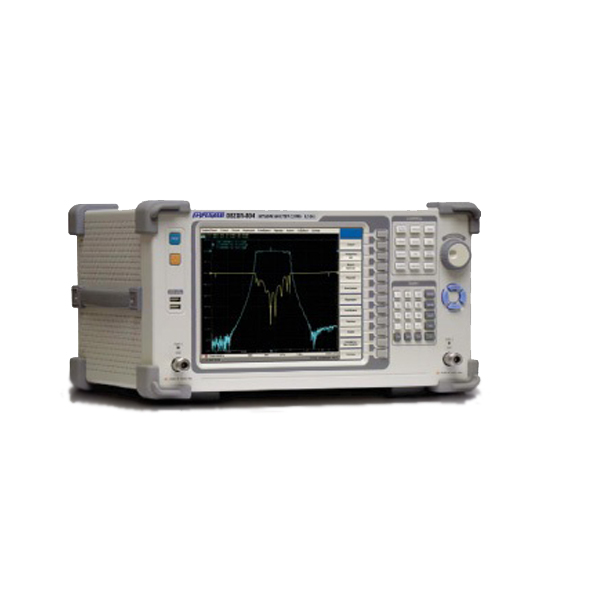

Производитель Россия Гарантия 12 месяцев Варианты написания Обзор804,Обзор804 Особенности измерителя комплексных коэффициентов передачи Обзор-804:
- Рабочий диапазон частот 0,3 МГц…8 ГГц
- Число измерительных портов: 2 порта
- Основные измеряемые параметры: S11, S21, S12, S22
- Основной тракт 50 Ом (тип N), дополнительно возможны измерения
в любых коаксиальных трактах при использовании соответствующих
переходов и калибровочных мер (опции) - Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение коэффициента передачи систем с переносом частоты
- Управление и получение результатов измерения на внешнем компьютере
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры
- Интерфейсы USB, LAN (опция – GPIB)
Технические характеристики измерителя комплексных коэффициентов передачи Обзор-804:
Характеристика Параметр Значение ПАРАМЕТРЫ
ГЕНЕРАТОРАДиапазон частот 0,3 МГц…8 ГГц Разрешающая способность 1 Гц Погрешность установки частоты ±5 x 10-6 Уровень выходного сигнала -60…+10 дБмВт (от 0,3 до 6000 МГц)
-60…+5 дБмВт (от 6000 до 8000 МГц)Погрешность установки уровня ±1 дБ Время перестройки 125 мкс (измерения на одной частоте) ПАРАМЕТРЫ
ПРИЕМНИКАПолоса фильтра 1 Гц…30 кГц Уровень шума Не более – 125 дБмВт при фильтре 10 Гц Макс. уровень входной мощности +25 дБмВт СКО развертки Не более 0,001 дБ при фильтре 3 кГц ПАРАМЕТРЫ
ПРИЕМНИКАОтносительная погрешность измерения
коэффициента отражения±(2,5…50)% в диапазоне коэфф. отражений 0,015…1 Абсолютная погрешность измерения
фазы коэффициента отражения±(4…22)° в зависимости от модуля КСВН Абсолютная погрешность измерения
модуля и фазы коэффициента передачи
(тракт тип N/ 50 Ом)±(0,1…1) дБ в диапазоне -90…+15 дБмВт;
± (1…6) ° в диапазоне -90…+15 дБмВтОБЩИЕ
ДАННЫЕИнтерфейс USB, LAN Возможности ПО 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры Массогабаритные параметры 320 × 439 × 280 мм
ок. 15 кгРабочие условия (темп., влажн.) от 5° С до 40° С;
до 90%Комплект поставки Обзор-804:
№ Наименование Количество 1. Измеритель комплексных коэффициентов передачи Обзор-804 1 2. Кабель питания 1 3. Программное обеспечение 1 4. Руководство по эксплуатации 1 Дополнительная комплектация Обзор-804:
(Поставляется по отдельному заказу)
Адаптер - переход 05 K 121-K00S3
Адаптер - переход 05 S 121-K00S3
Адаптер - переход P850NF50EM.1
Интерфейс GPIB (КОП)
Кабель измерительный C50NMNM.1
Мера калибровочная согласованная нагрузка 05 S 150-C10 S3
Мера калибровочная короткого замыкания 05 K 12S-000 S3
Мера калибровочная короткого замыкания 05 S 12S-000 S3
Мера калибровочная согласованная нагрузка 05 К 150-C10 S3
Мера калибровочная холостого хода 05 K 12L-000 S3
Мера калибровочная холостого хода 05 S 12L-000 S3 -
