ИКП-5м - искатель кабельных пар

Назначение искателя кабельных пар ИКП-5м:

Искатель кабельных пар ИКП-5м предназначен для:

• отыскания определенных пар в муфтах и перчатках телефонных кабелей;
• отыскания проводов (кроссировок) в кроссах, шкафах и т.п.
• обнаружения места короткого замыкания с переходным сопротивлением утечки до 50 Ом;
• обнаружения места обрыва линии;
• обнаружения места сообщения проводов в многократных полях АТС и кроссировках.
• обеспечена полная дуплексная связь между операторами генератора и приемника

Технические данные:

Генератор является источником сигнала звуковой частоты, имеет автономное питание от аккумуляторной батареи. Габаритные размеры - 160х70х35 мм, масса - не более 300 г. На лицевую панель генератора выведены: гнезда входного сигнала и заземления и переключатель режимов "Линия-Разговор".

Усилитель служит для прослушивания сигнала звуковой частоты, принимаемого зондами-искателями, имеет автономное питание от аккумулятора. Габаритные размеры 155х60х30 мм, масса - не более 170 г. На лицевую панель выведены: ручка включения и регулировки усиления, гнездо подключения сменных зондов-искателей, гнездо подключения держателя с иглой и заземления, гнездо для подключения гарнитуры и зарядного устройства.

ИКП-5м не боится тряски и механических ударов, легок и удобен в эксплуатации, рассчитан на работу при температурах -20...+40 °С и относительной влажности до 90%.

Работа с искателем кабельных пар ИКП-5М:

Отыскание пары:

К искомой паре кабеля, разомкнутой на конце, подключается генератор. Вокруг проводов образуется переменное электрическое поле звуковой частоты. В зонде-рамке внесенном в это поле наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. Звук усиливается по мере приближения рамки к искомой паре и достигает максимума при касании рамкой одного из проводов пары. В искателе можно создать разговорную цепь между операторами. При соответствующем навыке на отыскание одной пары в кабеле большой емкости требуется не более 2-3 минут. Отыскиваются также и поврежденные пары в случаях, если:

• одна или обе жилы искомой пары имеют пониженную изоляцию,
• искомая пара имеет обрыв одной или двух жил,
• жилы искомой пары сообщаются между собой (короткое замыкание).

Поиск жил кроссировок:

Поиск жил кроссировок производится после отключения их от станции, при этом сохраняется порядок работы раздела "Отыскание пары". Поиск осуществляется одним оператором, необходимость в служебных переговорах отпадает.

Отыскание места короткого замыкания или сообщения проводов:

К поврежденной паре проводов подключается генератор. По проводам проходит ток звуковой частоты, создающий вокруг них переменное магнитное поле. В это поле вносится зонд-катушка, в котором наводится ЭДС с частотой генератора. Сигнал прослушивается в динамике усилителя. За местом короткого замыкания проводов магнитное поле, а следовательно, и уровень сигнала резко уменьшается и пропадает. Повреждение отыскивает один оператор, надобность в служебных переговорах отпадает.

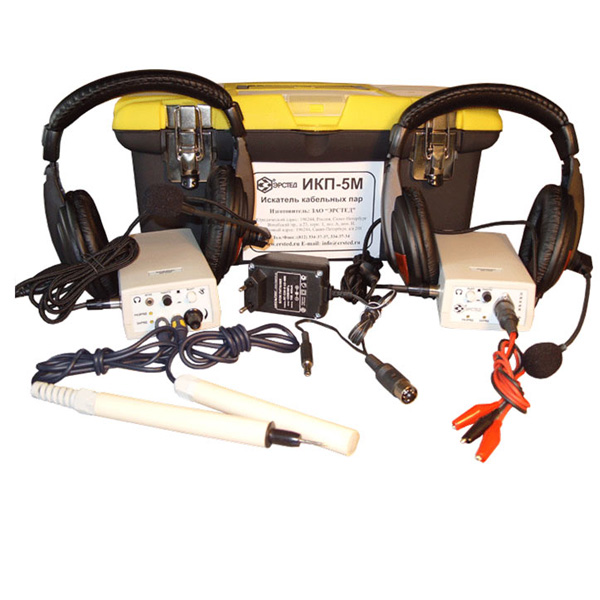

Комплект поставки ИКП-5м:
