КИП — контрольно-испытательный пульт

С клавиатуры радио трубки можно активизировать следующие операции:

• Комплексный тест, по окончании идет голосовое сообщение о результатах теста.
• Измерение напряжения на проводах линии. По окончании однократное голосовое сообщение об измеренной величине.
• Измерение сопротивления изоляции линейных проводов “а” и “b” между собой, а также между каждым проводом и землей. По окончании однократное голосовое сообщение об измеренной величине и вывод о качестве изоляции: «норма», «пониженная» либо «низкая».
• Измерение емкости утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей. По окончании однократное голосовое сообщение об измеренной величине.
• Изменение полярности тестовых сигналов в линию для проверки спаренного абонента.
• Циклический опрос текущего параметра с выводом голосового сообщения.
• Измерение напряжения станционной батареи. По окончании однократное голосовое сообщение об измеренной величине.
• Набор номера в сторону станции.
• Переход в нейтральное положение (”прослушивание”).
• Вызов абонента индукторным или тональным сигналом.

Модификации КИП:

• КИП (стандартные функции: микротелефонная трубка, сенсорный экран, связь с ПК через USB);
• КИП - АУД (стандартные функции + возможность подключения к оборудованию Автоматической Установки Данных Координатных и Декадно-шаговых АТС);

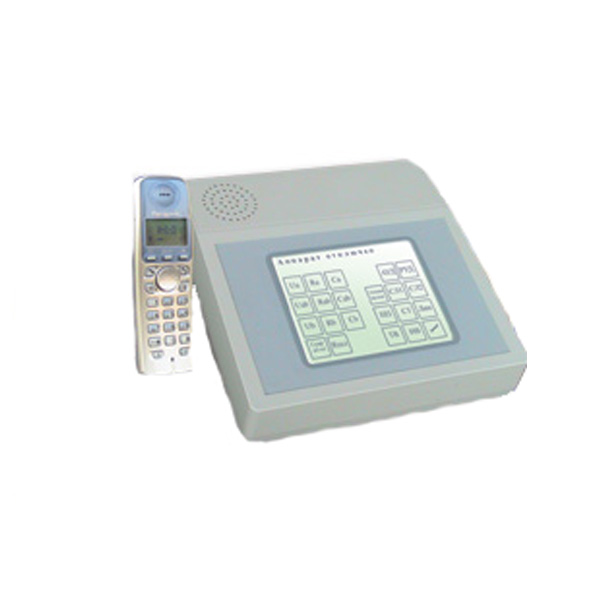

• КИП - DECT (стандартные функции + телефонная трубка стандарта DECT для дистанционного управления прибором, передачи и приема речевой информации в том числе речевой информации о результатах измерений проведенных пультом). Внимание ! - функция DECT не совместима с функцией АУД;
• КИП - DECT (Ethernet) (стандартные функции + телефонная трубка стандарта DECT для дистанционного управления прибором, передачи и приема речевой информации в том числе речевой информации о результатах проведенных измерений, вместо USB связь с местным или удаленным ПК через порт Ethernet ). Может использоваться в составе "Системы Удаленного Тестирования";
• КИП - Ethernet (стандартные функции но вместо USB связь с местным или удаленным ПК через порт Ethernet) Может использоваться в составе "Системы Удаленного Тестирования";
• КИП - Ethernet - У (отсутствует микротелефонная трубка и сенсорный дисплей. Управление только от удаленного или местного ПК). Может использоваться в составе "Системы Удаленного Тестирования".

Назначение КИП:

Особенности КИП:

Измеряемые параметры:

• переменное напряжение на линейных проводах (0…300В).
• постоянное напряжение на линейных проводах (-400…+400В).
• сопротивление изоляции линейных и станционных проводов “а” и “b” между собой, а также между каждым проводом и землей (0…500МОм).
• емкость утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (1нФ…15мкФ).
• омическое сопротивление шлейфа абонентской линии (0…20кОм).
• напряжение питающего моста со станционной стороны.
• количество импульсов при наборе номера, длительность импульсов и пауз в серии.

Основные функции КИП:

• посылка вызова абоненту индукторным сигналом 25Гц.
• посылка вызова абоненту периодическим, тональным сигналом 1000Гц (для вызова абонента не положившего микротелефонную трубку на рычажный переключатель телефонного аппарата).
• определение цифры, набранной на телефонном аппарате, подключенном к испытуемой абонентской линии, в тональном и импульсном режимах.
• связь с монтером на линии по двум или одному из исправных линейных проводов «пары».
• подключение к линии в режимах “прослушивание” или “конференция”.
• оперативная связь по двум служебным линиям, подключенным к КИП.
• визуальный и акустический контроль вызова со станционной стороны.
• визуальный и акустический контроль занятия линии от абонента.
• визуальный и акустический контроль вызова по одной из двух служебных линий.
• набор номера в сторону АТС (работа в режиме телефонного аппарата).
• работа со спаренными абонентами.

Пользовательские настройки:

• регулировка громкости телефона и чувствительности микрофона микротелефонной трубки.
• регулировка громкости акустического сигнала вызова со стороны абонента, станции или служебных линий.
• установка и регулировка пороговых значений измеряемых параметров, по которым на дисплей выводятся фразы характеризующие состояние линии.

Подключение к персональному компьютеру через USB или Ethernet (RJ-45) – интерфейсы:

• комплексный тест 2-х проводной линии с фиксацией результатов измерения на экране и автоматическим сохранением их на жестком диске;
• отображение состояния и режимов работы КИП;
• вывод результатов измерений на экран монитора в виде редактируемой таблицы;
• автоматический анализ параметров линии на предмет пригодности к эксплуатации на основе редактируемой пользователем таблицы эталонов;
• хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов и файлов Excel;
• звуковая сигнализация результата измерения;
