Производитель Россия Гарантия 12 месяцев Назначение тестера кабельных пар ТКП-3:

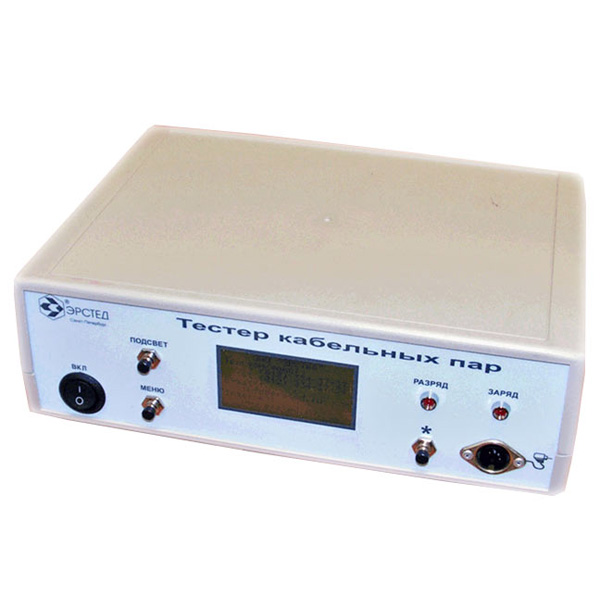

Тестер кабельных пар ТКП-3 предназначен для использования на кабельных сетях абонентского доступа при внедрении на них новых цифровых технологий.
Область применения:
Прибор позволяет в автоматическом режиме производить отбор цепей телефонных кабельных линий для уплотнения их цифровыми системами xDSL в диапазоне скоростей до 2 Мбит/с.
Отбор цепей производится по критерию электромагнитной совместимости (ЭМС) из 10-ти парного пучка и позволяет с максимальной эффективностью использовать как новые, так и находящиеся в эксплуатации кабельные линии.
Особенности прибора:
Результаты тестирования, а также параметры выбранного оператором режима работы отображаются на графическом ЖКИ-индикаторе.
Прибор оборудован энергонезависимой памятью для хранения результатов, параметров, а также даты проведения испытаний в одном из 1024 блоков памяти, с возможностью вывода содержимого любого блока на экран ЖКИ (электронная записная книжка).
Прибор ТКП-3 предельно прост в использовании. Управление осуществляется тремя кнопками через меню, отображаемое на экране ЖКИ-дисплея.
Технические характеристики тестера кабельных пар ТКП-3:
Параметр Значение Алгоритм работы - установка критерия электромагнитной совместимости (ЭМС): рабочей частоты и порога переходного затухания (выбираются оператором);
- определение целостности тестируемых цепей по сопротивлению шлейфа в диапазоне от 150 Ом до 1500 Ом (определяется в автоматическом режиме);
- отбор максимального количества цепей из десятипарного пучка, удовлетворяющих установленным оператором критериям ЭМС (определяется в автоматическом режиме);
- индикация результатов измерений на ЖКИ-дисплее (в автоматическом режиме);
- установка даты проведения испытаний (производится оператором); установка номера блока памяти, в который (из которого) будет производится запись (чтение) результатов испытаний (производится оператором).
Режимы работы - выбор рабочей частоты и нормы переходного затухания (выбираются оператором);
- определение сопротивления шлейфа по критерию пригодности в диапазоне от 150 Ом до 1500 Ом (в автоматическом режиме);
- определение взаимного переходного затухания на ближнем конце всех возможных комбинаций из десяти симметричных пар (в автоматическом режиме);
- индикация результатов измерений на ЖКИ-дисплее (в автоматическом режиме);
- сброс и самоконтроль (по команде оператора).
Дисплей и индицируемая информация Жидкокристаллический графический дисплей с подсветкой и разрешением 98х32 точки. Индицируется:
- выбранный режим работы;
- номера абонентских пар, прошедших тест на заданный диапазон сопротивлений шлейфа;
- номера абонентских пар, удовлетворяющих заданным нормам по переходному затуханию на ближнем конце (в комбинации со всеми остальными парами).
Норма переходного затухания (задается оператором) 65-90 дБ с шагом 5 дБ; абсолютная ошибка контроля - ±2 дБ Тестовый сигнал Синусоидальный, с частотами:
40 кГц, 80 кГц, 160 кГц, 320 кГц, 512 кГц, 1024 кГц.
Допустимый коэффициент гармоник - не более 10 %. Относительная ошибка установки частоты - не более 5%
Амплитуда сигнала - около от 3 до 8 В(зависит от сопротивления шлейфа).
Фильтрация Активный фильтр с подавлением на частотах 0,2Fo и 2Fo:
10 дБ ±3 дБ
Диапазон допустимых сопротивлений шлейфа 150 Ом ... 1500 Ом Входы и выходы прибора Симметричные, с сопротивлением 120 Ом ±3% Собственное переходное затухание прибора Не менее 100 дБ на частотах до 320 кГц и не менее 80 дБ на частотах до 1024 кГц Питание Автономное питание (аккумулятор) с ресурсом работы при полностью заряженном аккумуляторе - не менее 8 часов.
Зарядное устройство входит в комплект поставки.
Дополнительный сервис Контроль заряда и разряда аккумулятора (светодиодная индикация) Габаритные размеры, мм 250х80х180 Масса (без укладочной сумки), кг, менее 2 Комплект поставки ТКП-3:
№ Наименование Количество 1. Тестер кабельных пар ТКП 1 2. Зарядное устройство 1 3. Руководство по эксплуатации, тех. описание, паспорт 1 4. Соединительный кабель под винт (тип кабеля определяется заказчиком и оформляется отдельным заказом) 1 5. Соединительный кабель под плинт "KRONE" (тип кабеля определяется заказчиком и оформляется отдельным заказом) 1 Дополнительная комплектация ТКП-3:
(Поставляется по отдельному заказу) -
