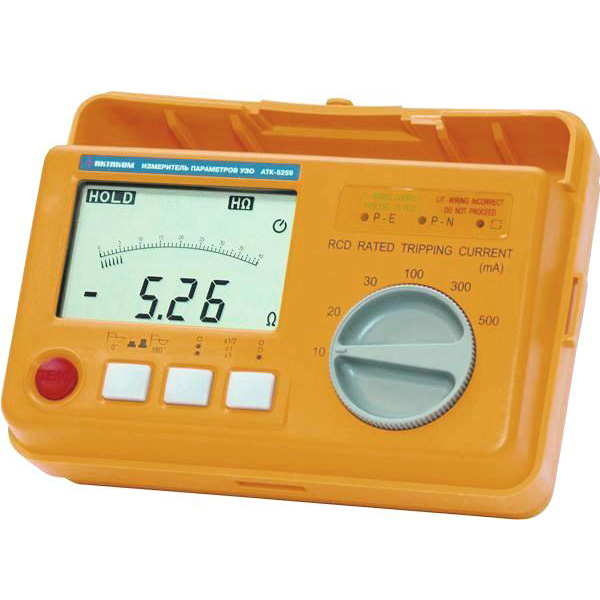

АТК-5259 - измеритель параметров УЗО

Назначение измерителя АТК-5259:

Прибор АТК-5259 предназначен для проверки работоспособности устройств защитного отключения (УЗО).

Особенности измерителя АТК-5259:

• Прибор АТК-5259 способен проводить измерения тока и времени отключения УЗО типа АС в диапазоне 10...500 мА.
• Установка кратности номинального тока при измерении времени срабатывания 0,5; 1; 5.
• Тестирование устройств защитного отключения с характеристиками: однофазные; обычного и селективного типа.
• Выбор полярности начальной фазы тестового сигнала в диапазоне 0-180 градусов.
• Три светодиодных индикатора отражают состояние подключения и визуально предупреждают о неправильном подключении фазы или нейтрали.
• При перегреве испытательного резистора срабатывает автоматическое выключение.
• Безопасное измерение напряжения.
• Звуковой сигнал оповещает об окончании измерения.
• Прибор помещен в корпус из упругой пластмассы.

Технические характеристики измерителя АТК-5259:

• Напряжение питания 230 В ±10 % с частотой 50 Гц;
• Рабочие условия эксплуатации 0...+40 °С, относительная влажность не более 85 %;
• Погрешность при измерении сети питания ±(2 % + 2 е. м. р.);
• Испытательный ток 25 А при сопротивлении 20 Ом;
• Дисплей ЖКИ 3½ разряда;
• Время проведения испытания 20 мс;
• Удержание показаний при отключении от сети около 1 с;
• Индикация превышения границ диапазона измерения.
• Индикация перегрева прибора
• Габаритные размеры, (длина, ширина, высота) 200х140х95 мм
• Масса 800 г.
