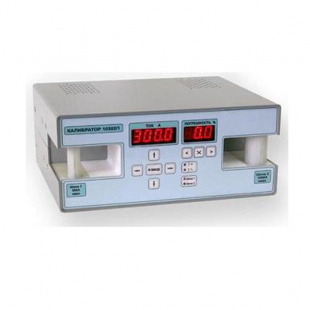

10302/2 - калибратор тока для поверки токовых клещей

Назначение и область применения калибратора тока 10302/2:

• Цифровой прибор калибратор тока 10302 для поверки клещей токоизмерительных является точным источником тока, создаваемого в двух встроенных в прибор токоведущих шинах, и служит для поверки и калибровки бесконтактных измерителей тока (токоизмерительных клещей и датчиков тока, имеющих разъемный раскрыв). Рабочие участки токоведущих шин выведены на лицевую панель прибора и используются для охвата их раскрывом поверяемых (калибруемых) клещей - измерителей тока.
• Помимо основного 4-х разрядного цифрового индикатора, на котором устанавливается требуемое значение тока в токоведущей шине, прибор имеет дополнительный 3-х разрядный цифровой индикатор, используемый для прямого отсчета величины погрешности поверяемых клещей.
• Настольный калибратор тока 10302 для поверки клещей токоизмерительных» выпускается в двух модификациях:
• Обеспечивает поверку и калибровку измерителей как переменного тока промышленной частоты 50Гц, так и измерителей постоянного тока

Технические характеристики калибратора 10302/2:

Комплект поставки 10302/2:

Стабилизированные и управляемые по уровню токи создаются в двух рабочих токоизмерительных многожильных шинах. Каждая из шин является одной из сторон эллипсоидной многовитковой катушки. Рабочий ток шин образуется за счет умножения тока накачки на число витков катзш1ки данной шины. Такой метод создания рабочего тока позволяет избежать существенных затрат мощности на создание большого (до 1ОООА) тока в шине.

Основу Калибраторов тока 10302 составляют стабилизированные и управляемые по уровню генератор опорного постоянного тока накачки и генератор опорного переменного тока накачки. В рабочей части шины №1 опорный ток повторяется N раз, а в рабочей части шины №2 опорный ток повторяется М раз, где N=90 и М=250 -строго заданные числа витков катушек шин.

Рабочие участки токоизмерительных шин выведены наружу и используются для охвата их раскрывом поверяемых (калибруемых) измерителей тока.

Выпускается две модификации прибора :
- модификация 10302/1 обеспечивает поверку и калибровку измерителей как переменного тока промышленной частоты 50Гц, так и измерителей постоянного тока;
- модификация 10302/2 обеспечивает поверку и калибровку измерителей только переменного тока промышленной частоты 50Гц.

Калибратор тока 10302 содержит: трансформаторный блок питания; блок источника высокостабильного управляемого по уровню опорного постоянного тока; блок источника высокостабильного управляемого по уровню опорного переменного тока частоты 50 Гц; блок цифроаналогового преобразователя №1, управляющего уровнем опорного тока в соответствии с показаниями индикатора №1; блок цифроаналогового преобразователя №2, управляющего процентным изменением уровня опорного тока в соответствии с показаниями индикатора №2; коммутатор опорного тока в одну из шин; рабочую шину №1; рабочую шину №2; блок управления и индикации, имеющий панель управления с двумя светодиодными цифровыми индикаторами и кнопками управления режимами работы и вводом данных, а также встроенную микроЭВМ, управляющую работой прибора; блок защиты от перегрева, осуществляющий снижение рабочего тока при нагревании щин. Конструкция Калибраторов тока 10302 выполнена на базе несущего корпуса.
