DIM-LOC - система дистанционной диагностики и локации дефектов в изоляции высоковольтного оборудования

Назначение cистемы дистанционной диагностики и локации дефектов в изоляции высоковольтного оборудования DIM-LOC:

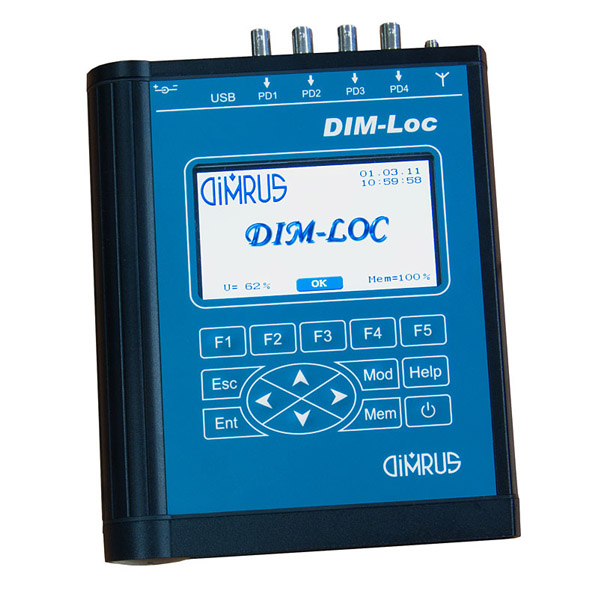

Система «DIM-Loc» предназначена для дистанционной локации мест возникновения дефектов в изоляции высоковольтного оборудования – в измерительных трансформаторах тока и напряжения, в силовых трансформаторах, в опорной и подвесной изоляции.

Прибор «DIM-Loc» обладает двумя особенностями:

Во-первых, он позволяет выполнять бесконтактные измерения разрядной активности в изоляции, используя UHF (СВЧ) диапазон частот от 0,5 до 1,5 ГГц. Это максимально снижает влияние коронных разрядов на точность измерений, что особенно важно при проведении диагностики оборудования на открытых высоковольтных подстанциях.

Во-вторых, для регистрации импульсов от дефектов в изоляции системой используется специализированная фазированная антенна. Это дает возможность с высокой точностью, до ±1°, определять направление на зону дефекта. Определение расстояния до зоны дефекта с точностью, достигающей ±5%, также расширяет возможности системы.

Благодаря этому при помощи системы «DIM-Loc» можно даже с одной точки измерения бесконтактно оценить техническое состояние изоляции целого комплекса оборудования, находящегося в радиусе до 100 метров от прибора.

Очень высока эффективность применения системы «DIM-Loc» для диагностики состояния подвесной изоляции высоковольтных ЛЭП. Она может быть смонтирована на наземном транспортном средстве. Синхронизация записи проводимых измерений с датчиками пространственного положения позволяет легко получать «профиль» контролируемой линии с детализацией дефектных изоляторов.

Все необходимые локационные расчеты по определению места возникновения дефекта в изоляции ведутся внутри прибора автоматически по мере регистрации информации с антенн. Результаты расчета мест возникновения дефектов в оборудовании оперативно отображаются на цветном экране прибора. Измерительный прибор системы «DIM-Loc» имеет прочный металлический защищенный корпус и может работать в диапазоне внешних температур до -20 градусов, что существенно расширяет сферу его применения.

Для определения типа выявленного в контролируемом оборудовании дефекта изоляции в системе «DIM-Loc» использована экспертная диагностическая система «PD-Expert», распознающая образы дефектов в изоляции. Для синхронизации измерений с фазой питающей сети, что необходимо для автоматизированной диагностики дефектов, применяется передача опорной фазы от датчика «PFR-1» к прибору по радиоканалу.

Особенности cистема дистанционной диагностики и локации дефектов в изоляции высоковольтного оборудования DIM-LOC:

Технология практического применения системы «DIM-Loc» для контроля технического состояния изоляции высоковольтного оборудования подстанций и локации мест возникновения дефектов допускает использование нескольких функциональных вариантов:

• Периодический контроль состояния изоляции оборудования при помощи переносного варианта системы «DIM-Loc». Оборудование привозится на контролируемый объект и последовательно устанавливается в нескольких точках, где и производятся измерения. Данная технология является самой простой и дешевой, но и самой трудоемкой в использовании.
• Периодический контроль состояния изоляции оборудования при помощи передвижного комплекта оборудования, стационарно смонтированного на автомобиле. В этом случае антенны монтируются внутри автомобиля под пластиковой крышей, а измерительный прибор с компьютером – в салоне. При помощи такой системы можно проводить периодические обследования изоляции нескольких подстанций, даже удаленных друг от друга на значительное расстояние.
• Периодический контроль состояния подвесной изоляции воздушных линий при помощи комплекта оборудования, смонтированного на передвижном объекте. Это может быть автомобиль, вездеход или даже летающее транспортное средство, дополненное системой глобального позиционирования и ориентирования в пространстве. Такая система позволяет проводить диагностику состояния «длинных» воздушных линий в процессе движения.
• Мониторинг состояния изоляции оборудования подстанции при помощи оборудования, стационарно смонтированного на подстанции. Такая измерительная система позволяет проводить непрерывный контроль изоляции всего высоковольтного оборудования, расположенного на территории подстанции. При помощи такого варианта «DIM-Loc» контролируются измерительные и силовые трансформаторы, выключатели, опорная и подвесная изоляция и другое высоковольтное оборудование, расположенное в радиусе до 100 метров от стационарно установленных UHF антенн.
