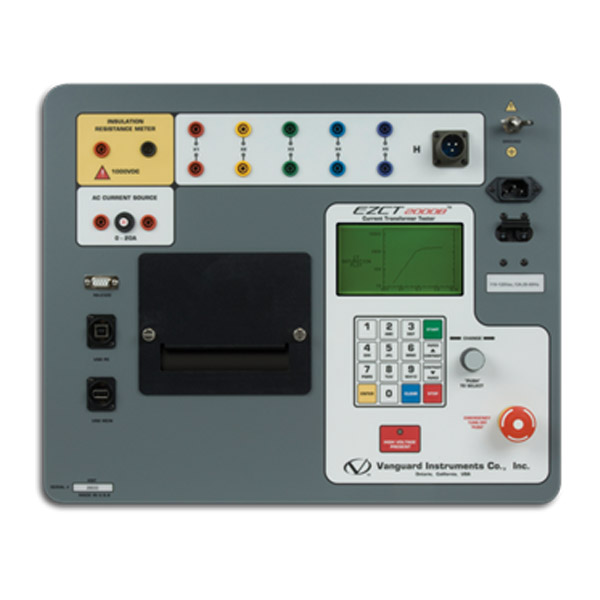

EZCT-S2А - тестер трансформаторов тока

Назначение тестера EZCT-S2А:

Испытательная установка EZCT-S2A компании Vanguard – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний.

В автоматическом или ручном режиме прибор позволяет проводить испытания:
- на насыщение,
- измерение коэффициента трансформации,
- проверку полярности,
- тест на размагничивание.

Особенности тестера EZCT-S2А:

• Проведение 3 тестов происходит (размагничивание, полярность и коэффициент трансформации) нажатием одной кнопки.
• Легко читаемый, графический дисплей прибора способен мгновенно отображать множество кривых насыщения с точками загиба характеристик.
• Сохранение и печать с RS-232 или USB
• Быстрый ввод данных при помощи встроенной клавиатуры
• Встроенный принтер для мгновенной печати результата
• Измерение напряжения до 1500 В переменного тока, ток до 10 А
• Выбор ручного или автоматического тестирования.

Тестер EZCT-S2A имеет выход по напряжению, регулируемый микропроцессором, и прецизионную аппаратуру для автоматического тестирования одно- или многодиапазонных трансформаторов тока, что в комплексе позволяет уменьшить время проведения испытаний и повысить их производительность. Все три вида испытаний – определение насыщения, коэффициента трансформации и полярности могут выполняться путем нажатия одной кнопки без смены испытательных проводов. EZCT имеет большой дисплей, позволяющий пользователю легко считывать все необходимые данные во время выполнения теста и обеспечивающий возможность пользователю наблюдать кривые насыщения трансформаторов тока.

Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Необходимо только, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы.

Применение тестера EZCT-S2А:

Измерение намагниченности

Нажатием всего одной кнопки, прибор EZCT-S2A осуществляет построение кривой намагничивания токовых трансформаторов и рассчитывает коэффициент. Измерение намагниченности происходит в сети с частотой 50 Гц как требуется пользователем. MCT1600 оценивает точки насыщения (Е) в соответствии со стандартами IEEE C57.13.1, МЭК 60044-1 и МЭК 60044-6. В ходе измерения, прибор строит цветную кривую намагничивания на дисплее с указанием точки насыщения в соответствии со стандартами IEEE или IEC.
Измерение коэффициента трансформации осуществляется путем сравнения подаваемого напряжения на вторичную обмотку, со значением напряжения, полученных на первичной обмотке. Например, если на вторичную обмотку подается напряжение 1В и катушка имеет 1 виток, то напряжение присутствующее на первичной обмотке также будет 1 В.
В частности, если напряжение 120 В будет подано на вторичную обмотки трансформатора 600 / 5 (Коэффициент 120:1), то напряжение на первичной обмотке будет 1 В. Это измерение выполняется автоматически при измерении кривой намагничивания трансформаторов или вручную пользователем при помощью ручки для регулирования выходного напряжения прибора и получения результатов измерений на дисплее. Прибор предоставляет оператору возможность прямого измерения коэффициента трансформации, так что устраняет необходимость в ручном расчете.

Измерения полярности

Полярность тестируемого токового трансформатора показывается пользователю просто "Правильно" или "Ошибка" на экране прибора вместе с измеренным фазовым углом.

Размагничивание

Нормальные условия работы или тестирование сопротивления обмотки трансформатора может привести к намагниченности трансформатора тока. Прибор MCT1600 имеет возможность автоматически размагничивать трансформатор в процессе и по окончании тестирования. Эта автоматическая процедура полезна в целях обеспечения корректного измерения кривой намагничивания.

Хранения данных и распечатка

Прибор EZCT не только позволяет точно и быстро тестировать трансформаторы тока, но также и сохраняет результаты измерений во встроенную память для последующего анализа с использованием программного обеспечения или немедленно позволяет распечатать на встроенном принтере.

Технические характеристики тестера EZCT-S2А:

Комплект поставки EZCT-S2А:
