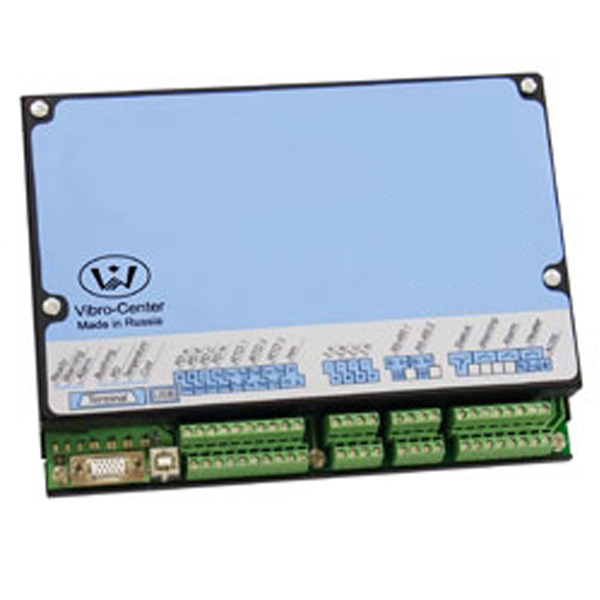

PGU-DM - система мониторинга и диагностики состояния энергоблока электрической станции

Назначение системы PGU-DM:

Система диагностического мониторинга энергоблока станции PGU-DM предназначена для оценки технического состояния и диагностики дефектов генератора, трансформатора и шинопровода энергоблока ТЭЦ или гидроагрегата ГЭС.

В системе мониторинга марки PGU-DM осуществляется контроль следующих подсистем энергоблока:

• Контроль состояния изоляции обмотки статора генератора, вводов и обмоток трансформатора, а также шинопровода по уровню частичных разрядов. Тип и место возникновения дефекта определяется при помощи системы PD-Expert.
• Контроль изоляции обмотки ротора на основании анализа радиальной составляющей магнитного потока в воздушном зазоре генератора (при помощи датчика AG-20).
• Контроль положения ротора в зазоре статора генератора при помощи двух (для турбогенератора) емкостных датчиков SL-50.
• Контроль состояния изоляции трех высоковольтных вводов трансформатора энергоблока, анализ величины tgδ и C1 вводов.
• Корреляция параметров ЧР в трансформаторе с результатами контроля растворенных газов в масле (дополнительный прибор).
• Контроль параметров нагрузки энергоблока для уточнения диагностических заключений системы мониторинга.
• Контроль температурных режимов работы трансформатора.
• Контроль состояния и диагностика дефектов маслонасосов системы охлаждения (трансформатора).

В максимальной конфигурации системы мониторинга PGU-DM, на контролируемом электротехническом оборудовании энергоблока монтируется более 40 первичных датчиков различного назначения.

Система мониторинга PGU-DM монтируется рядом с трансформатором или генератором в монтажном шкафу. Без использования системы подогрева система может работать при температурах до - 40 градусов.

Основные технические параметры системы PGU-DM:
