Поликом РПН - автоматизированная измерительная система

Назначение автоматизированной измерительной системы "Поликом РПН":

Автоматизированная измерительная система "Поликом РПН" предназначена для осциллографирования переключения контактов трёхфазных контакторов РПН и снятия осциллограмм для построения круговой (угловой) диаграммы переключающего устройства РПН-трансформаторов.

Реформа в электроэнергетике проводится для повышения качества энергоснабжения потребителей. Долговременная эксплуатация электротехнического оборудования, а именно, резисторных регуляторов под нагрузкой (РПН) маслонаполненных силовых трансформаторов, осложняет выполнение этой задачи. Замена стареющих, широко распространённых в настоящее время РПН, например, типов РСЗ, РС4, РС9, РНТ или РНОА новыми является мерой дорогой. Между тем, выполнение качественного ремонта и точной регулировки зачастую позволяет продлить их эксплуатационный ресурс.

Новое средство измерения - система "Поликом РПН" поможет добротно отремонтировать ваше оборудование, поскольку предназначено для измерения основных паспортных характеристик: времени переключения контактов контактора, снятия круговой (угловой) диаграммы РПН, а также переходного сопротивления замкнутых контактов переключающих устройств (ПУ) РПН и сопротивления обмоток РПН-трансформаторов. Измерения осуществляются в автоматизированном режиме работы системы "Поликом РПН", при котором, например, осуществляется автоматический запуск на регистрацию осциллограммы переключения контактов контактора. Система "Поликом РПН" позволяет запомнить результаты испытаний в своей базе данных в виде исходных осциллограмм, измеренных и рассчитанных параметров. Измерения сопротивления производится цифровым прибором ПФИ24-10Р с разрешающей способностью до 1 мкОм, который аттестован в составе системы "Поликом РПН". Кроме этого, с помощью прибора ПФИ24-10Р возможно производить размагничивание магнитопровода РПН-трансформатора в автоматическом режиме для последующих измерений параметров РПН-трансформатора в режиме "холостого хода".

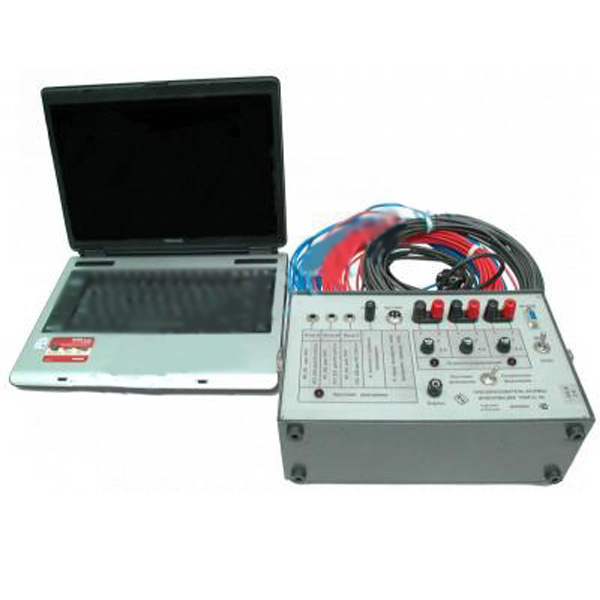

Сертификация в Госстандарте Российской Федерации проведена в 2002 году и в Государственный реестр средств измерений занесён комплект системы "Поликом РПН", состоящий из программы для персонального компьютера на компакт-диске и трёх электронных устройств, а именно, многоканального преобразователя для цифровой регистрации осциллограмм времён переключения ПУ РПН одновременно по фазам А, В и С, цифрового прибора для измерения переходных сопротивлений замкнутых контактов ПУ, а также обмоток РПН-трансформаторов и ноутбука для отображения зарегистрированных сигналов, расчёта требуемых параметров и подготовки протокола испытаний. Выше перечислен полный комплект системы "Поликом РПН". Возможна поставка и неполных сертифицированных комплектов системы "Поликом РПН".

Отличительными особенностями системы "Поликом РПН" являются:

• автоматический запуск на регистрацию осциллограмм времён переключения контактов контактора ПУ РПН одновременно по трём фазам или в ручном режиме переключения, или с помощью моторного привода;
• автоматическая регистрация числа целых оборотов и угла неполного оборота выходного вала моторного привода при записи осциллограмм по фазам А, В и С для построения круговой (угловой) диаграммы ПУ РПН;
• автоматическое исполнение процедуры размагничивания магнитопровода РПН-трансформатора плавно снижающимся током от 5 А до нуля в двух режимах: медленном с шагом 0,1 А или быстром с шагом 0,5 А;
• автоматический расчёт временных характеристик переключения ПУ РПН, вывод их на экран монитора совместно с зарегистрированными осциллограммами по фазам А, В и С и поворота выходного вала моторного привода, подготовка и печать протоколов установленного образца.

Успешная эксплуатация системы "Поликом РПН" на открытых рабочих площадках предприятиях электроэнергетики России (например,"Тюменьэнерго", "Башкирэнерго", "Вологдаэнерго"), а также Белоруссии и Казахстана доказывает её работоспособность и надёжность измерений при наличии внешней помехи 50 Гц.
