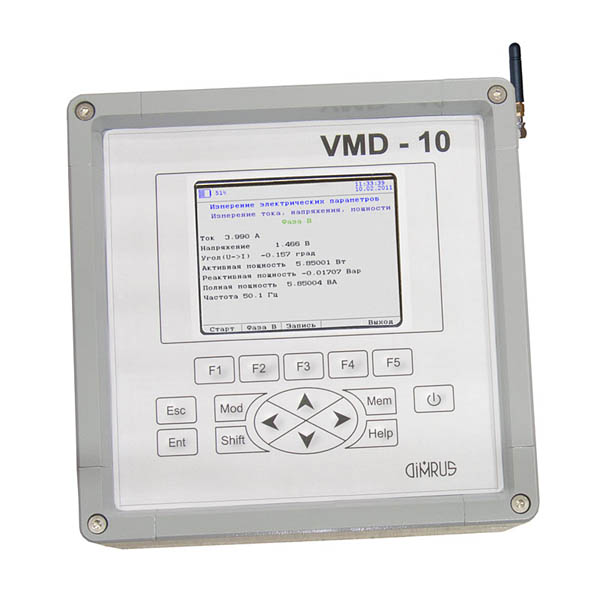

VMD-10 - универсальный комплект для контроля параметров электротехнического оборудования

Назначение универсального комплекта для контроля параметров электротехнического оборудования VMD-10:

Универсальный измерительный комплект «VMD-10» (Vector Measurement Device) предназначен для измерения параметров силовых трансформаторов, кабельных линий, электрических машин, а также для анализа высокочастотных процессов в высоковольтной изоляции.

В комплекте «VMD-10» собраны функции нескольких диагностических приборов, предназначенных для электротехнических измерений в режимах «on-line» и «off-line»:

• Трехфазный измеритель мост – измеритель диэлектрических параметров изоляции вводов, трансформаторов, кабельных линий и т. д.
• Регистратор и анализатор трехфазных токов, напряжений, мощностей.
• Измеритель частичных разрядов в изоляции, работающий в диапазонах частот HF и UHF.
• Регистратор грозовых и коммутационных импульсов.

Особенности универсального комплекта для контроля параметров электротехнического оборудования VMD-10:

Управление всем процессом работы измерительного комплекта «VMD-10» может производиться как при помощи собственной клавиатуры прибора, так и при помощи удаленного пульта управления «DD Manager». Связь пульта с прибором осуществляется по радиоканалу, на экране пульта всегда дублируется экран прибора.

Измерение диэлектрических параметров высоковольтного оборудования.

Измерение токов проводимости, тангенса угла потерь, величины емкости С1 высоковольтных вводов при помощи комплекта «VMD-10» может производиться для одного или синхронно для трех вводов (высоковольтных объектов) разных фаз.

Измерительная схема может включать в себя образцовый конденсатор для формирования опорного сигнала, если измерения производятся в испытательном режиме «off-line». Если измерения диэлектрических параметров изоляции производятся в режиме «on-line» под рабочим напряжением, то используются опорные сигналы от измерительных трансформаторов напряжения или компенсационная схема измерения.

Измерения изоляционных параметров можно проводить для трех фаз одного высоковольтного объекта или трех объектов одной фазы, расположенных на разных объектах.

Комплект «VMD-10» может оснащаться дополнительными опциями:

• Переключение фазы испытательного напряжения на 180 градусов.
• Выход управляющего синусоидального сигнала с частотой 45 и 55 герц.

Измерение электрических параметров высоковольтного оборудования.

При помощи этой функции комплекта «VMD-10» можно выполнять все электротехнические измерения, которые выполняются при помощи хорошо известных комплектов серии «К500». Прибор «VMD-10» позволяет производить измерения однофазных и трехфазных напряжений и токов.

Наличие функции однофазного и трехфазного измерения активной и полной мощности позволяет оперативно проводить измерение потерь холостого хода трансформаторов и других важных параметров высоковольтного оборудования.

Измерение частичных разрядов в изоляции высоковольтного оборудования.

Важным диагностическим признаком наличия развивающихся дефектов в высоковольтной изоляции является наличие частичных разрядов. Результаты измерения этого параметра существенно расширяют возможности диагностики и оценки остаточного ресурса изоляции и всего контролируемого объекта в целом.

Измерение частичных разрядов в изоляции высоковольтного оборудования при помощи комплекта «VMD-10» может производиться по шести каналам. По трем каналам измерение частичных разрядов может производиться одновременно с измерением диэлектрических параметров высоковольтных вводов, если на измерительных выводах смонтированы комплексные датчики типа «DB-2».

Измерения частичных разрядов производятся по каждому каналу в двух диапазонах частот – HF (ВЧ – 0,5 ÷ 15,0МГц) и UHF(СВЧ – 100 ÷ 1000 МГц). Это позволяет эффективно отстраиваться от импульсов коронных разрядов.

Измерение коммутационных и грозовых перенапряжений в высоковольтных цепях.

Высокочастотные коммутационные импульсы оказывают все более ощутимое влияние не только на работу систем автоматики и РЗА, но и на само высоковольтное оборудование. Участились случаи аварийного отключения трансформаторов и другого оборудования, оснащенного элегазовым и вакуумным коммутационным оборудованием.

Для регистрации и временного мониторинга (до нескольких суток) импульсных грозовых и коммутационных перенапряжений в трехфазных высоковольтных линиях может быть также использован универсальный измерительный комплект «VMD-10». При помощи этой функции прибора можно оценить высокочастотные процессы, возникающие в энергосистемах.

Технические характеристики универсального комплекта для контроля параметров электротехнического оборудования VMD-10:

Комплект поставки VMD-10:
