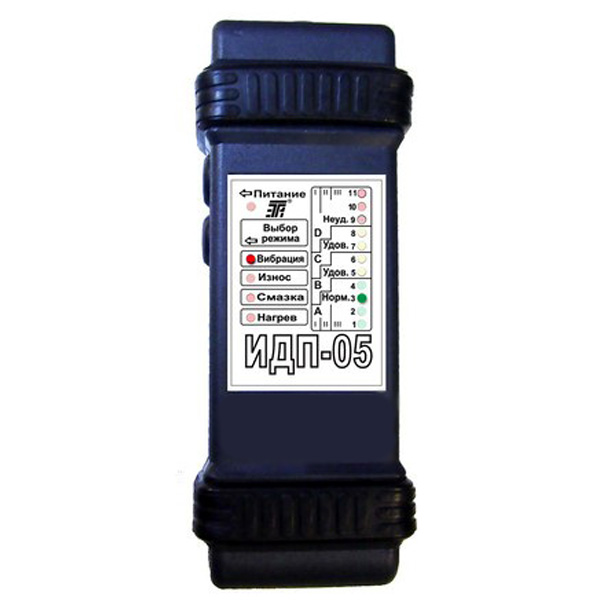

ИДП-05 - индикатор дефектов подшипников электрических машин

Назначение прибора ИДП-05:

ИДП-05 обеспечивает оценку:

• интенсивности вибрации машины;
• износа дорожек и тел качения подшипника;
• качества смазки и установки подшипника;
• нагрева подшипника.

ИДП-05 предназначен для предприятий, эксплуатирующих электрические и другие роторные машины мощностью до 400 кВт с частотой вращения от 600 до 6 000 об/мин.

Принцип работы прибора ИДП-05:

• При оценке интенсивности вибрации машины индикатор сравнивает среднеквадратичное значение наблюдаемой виброскорости в контролируемой полосе частот с пороговыми значениями и устанавливает факт превышения соответствующего порогового значения.
• При оценках износа дорожек и тел качения, качества смазки и установки подшипника принцип работы индикатора основан на сравнении пиковых (максимальных) значений наблюдаемого виброускорения с пороговыми значениями в двух наиболее информативных диапазонах частот. При этом факт превышения соответствующего порогового значения устанавливается по числу импульсов виброускорения относительно этого порогового значения за установленное время измерения.
• При оценке нагрева подшипника принцип работы индикатора состоит в сравнении наблюдаемой температуры с пороговыми значениями и установлении факта превышения соответствующего порогового значения.

Технические характеристики прибора ИДП-05:

1. Контролируемые параметры:
   - при оценке интенсивности вибрации машины - виброскорость (среднеквадратичное значение);
   - при оценках износа дорожек и тел качения, качества смазки и установки подшипника - виброускорение (среднеквадратичное значение);
   - при оценке теплового состояния подшипника - температура;
2. Контролируемый динамический диапазон, дБ:
   - при оценке интенсивности вибрации машины, мм/с: 0,28-28;
   - при оценке износа дорожек и тел качения подшипника, дБ: 104-144;
   - при оценке качества смазки и установки подшипника, дБ: 94-134;
3. Контролируемый диапазон частот, Гц:
   - при оценке интенсивности вибрации машины: 10-1000;
   - при оценке износа дорожек и тел качения подшипника: 500-1200;
   - при оценке качества смазки и установки подшипника: 8000-8500;
4. Контролируемый диапазон температур при оценке нагрева подшипника, ^оС: 60 - 110;
5. Индикация: светодиодная;
6. Питание: автономное или от внешнего блока питания;
7. Напряжение питания, В: 5_{(+0,6 -1,0)};
8. Потребляемая мощность, Вт, не более: 1;
9. Габаритные размеры, мм: 205x80x50;
10. Масса, кг, не более: 0,82 (±0,4).
