Производитель Россия Гарантия 12 месяцев Варианты написания УКТ03 Рекомендуемые варианты замены УКТ-04 Обеспечение надежной эксплуатации нелинейных ограничителей перенапряжений в качестве обязательной процедуры предусматривает периодический контроль рабочих параметров ОПН для предупреждения преждевременного старения нелинейных металлоксидных сопротивлений и связанных с этим аварийных ситуаций. Степень старения нелинейных металлоксидных сопротивлений может быть оценена по величине тока утечки, протекающего через ОПН при рабочем напряжении. Этот параметр определяется изготовителем и указывается в паспортных данных на ОПН.
Диагностическое устройство включает датчик тока, стационарно встраиваемый в заземляющий проводник ОПН и переносной прибор-анализатор тока утечки, подключаемый к датчику на время измерений. Для реализации данной процедуры ОПН стационарно устанавливается на изолирующее основание. Прибор анализатор обеспечивает измерение действующего значения тока на частоте 50 Гц и 150 Гц, а также пикового значения тока в диапазоне от 0.1 до 10 мА.
Ограничитель перенапряжений может быть проверен в условиях эксплуатации под рабочим напряжением без операций с заземлением.
Компактный, переносной прибор-анализатор имеет автономное питание и не требует подключения внешнего источника питания для проведения измерений.
Обеспечивается полная безопасность процедуры измерений за счет гальванической развязки датчика тока и прибора-анализатора, надежная защита от протекания разрядного тока через ОПН, соблюдение требований ПУЭ, техники безопасности и охраны труда при проведении операций контроля.
Гарантируется надежность работы при воздействии внешних электромагнитных полей и помех от коронного разряда на подстанции.
Состав устройства:
-датчик тока ДТУ-03, стационарно встраиваемый в заземляющий проводник ОПН (покупается отдельно, на каждый ОПН);

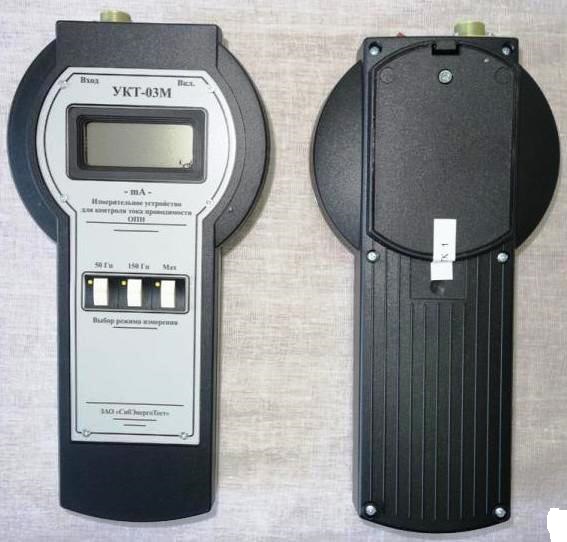

-пульт измерения УКТ-3М, подключаемый к датчику на время измерений (переносной прибор-анализатор тока утечки).Основные технические характеристики.
В селективных режимах работы «50 Гц» или «150 Гц» устройство измеряет действующие значения первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока утечки ОПН.
Диапазон измеряемых токов: в режиме «50 Гц» J50 — 0,1÷5 мА в режиме «150 Гц» J150 — 0,1÷5 мА в режиме «Мах» JМах — 0,3÷7,5 мА Предел допускаемой основной погрешности измерения тока: в режиме «50 Гц» не более 6% в режиме «150 Гц» не более 6% в режиме «Мах» не более 10% Номинальная полоса частот в селективных режимах работы: в режиме «50 Гц» 49÷51 Гц в режиме «150 Гц» 147÷153 Гц Время измерения в селективных режимах работы 1,5с Время измерения в режиме «Мах» 5c Коэффициент передачи гармоники тока 50 Гц на выход устройства УКТ 03 в режиме измерения «150 Гц» не более: КП ≤ 0,01 Пульт имеет автономное питание 6 В (4 батареи типа «А316»). Ток потребления не более 20 мА Рабочие условия эксплуатации: Для пульта: температура окружающей среды от 0° до +40°С относительная влажность воздуха до 90% Для датчика: температура окружающей среды от -45° до 45°С относительная влажность воздуха до 98% Нормальные условия применения для пульта и датчика следующие: температура окружающей среды 20±10°С относительная влажность воздуха 65±30% Датчик тока выдерживает протекание разрядного тока ОПН (импульс 8/20 мкс) с амплитудой 20 кА Устройство рассчитано на эксплуатацию при воздействии внешних электрических и магнитных полей 50 Гц с уровнем: напряженности электрического поля до 20 кВ/м напряженности магнитного поля до 20 А/м Дополнительная погрешность измерения связанная с воздействием магнитного поля на датчик устройства в режимах «50 Гц», «150 Гц» и «Мах» не более 5% Дополнительная погрешность измерения связанная с воздействием электрического поля в режимах «50 Гц», «150 Гц» и «Мах» не более 2% Масса пульта не более 0.8 кг Масса датчика не более 1.6 кг Габаритные размеры пульта 240×120×45 Габаритные размеры в упаковки 250×200×100 Габаритные размеры датчика ∅70×105 -
