Производитель Россия Гарантия 13 месяцев Варианты написания КомплексИКВ-01,ИКВ01,ИКВ01 Назначение комплекса ИКВ-01:

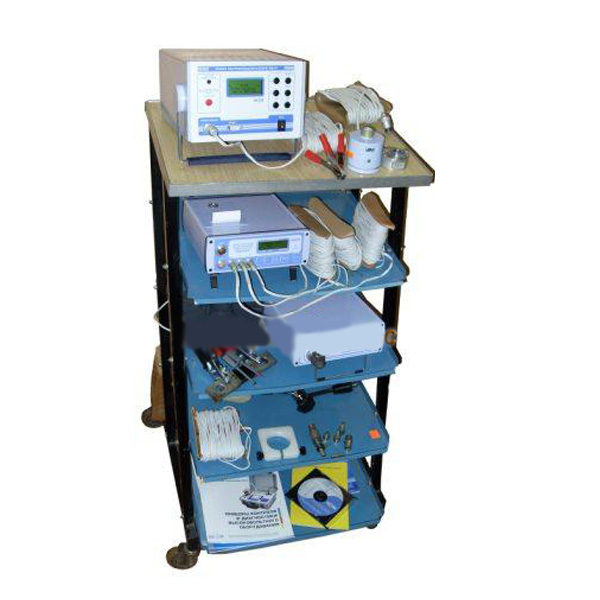

Комплекс ИКВ-01 предназначен для безразборного контроля всех типов высоковольтных выключателей (воздушных, элегазовых, вакуумных, масляных) на все классы напряжений от 6 до 1050 кВ, выведенных в ремонт, либо для профилактического обследования (со снятым высоким напряжением), этим комплексом можно проконтролировать большинство характеристик выключателей.
Особенности комплекса ИКВ-01:
Комплекс ИКВ-01 измеряет в цифровом виде все временные и скоростные характеристики, характеристики хода, тока и напряжения для всех типов выключателей. Токи измеряются посредством встроенных или выносных шунтов, либо токовых клещей без разрыва цепи. Характеристики скорости и хода измеряются с помощью высокоточных инкрементных датчиков линейного и углового перемещений, имеющихся в комплекте ИКВ-01, или резистивных и контактных штатных датчиков выключателей.
По мере необходимости можно измерять такие параметры, как давление воздуха или жидкости, подключив датчики к соответствующим входам ПКВ/У3.
Все измерения производятся в динамике, при пусках выключателя. Для управления пусками прибор ПКВ/У3 содержит встроенный пульт, позволяющий задавать простые операции и сложные циклы с требуемыми длительностями. Для задания простых операций и сложных циклов с регулировкой выходного напряжения применяется ПКВ-35. Это позволяет проверять работу выключателей при пониженном напряжении. Определение напряжения срабатывания приводов (постоянного тока) выключателей возможно как в ручном режиме, так и автоматически по запрограммированному алгоритму.
Результаты измерений можно просматривать на дисплее ноутбука в цифровом и графическом виде, производить дополнительные курсорные измерения, вводить в базу данных, оформлять в виде протокола испытаний, передавать на принтер и компьютер через порты LPT, RS-232C и Ethernet. Измерение сопротивлений в цепях проводится МИКО-1 из комплекта комплекса.
Технические характеристики комплекса ИКВ-01:
Параметр Значения Количество дискретных каналов контроля контактов, шт 20 Диапазон измерения временных интервалов, с 0,0004-8 Погрешность измерения временных интервалов, мс 0,1-0,3 Количество каналов инкрементных датчиков перемещения, шт 1 Количество каналов резистивных датчиков ПКВ/У3.1 2 Количество каналов резистивных датчиков ПКВ/У3.0 12 Диапазоны изменения сопротивления резистивных датчиков, Ом 0-160; 0-2500 Диапазон измерения скорости, м/с 0,002-20 Погрешность измерения скорости, % <4 Диапазон измерения хода, мм 0-900 Погрешность измерения хода с инкрементным датчиком, мм ± 1 Количество каналов измерения тока шунтами и с помощью токовых клещей, шт 2 Диапазон измерения тока встроенными шунтами (амплитудное значение), А ± 50 Диапазон измерения напряжения (амплитудное значение), В ± 350 Диапазон измеряемых сопротивлений Rх, мкОм 0 ÷ 20000 Предел абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх) Диапазон входного напряжения ПКВ-35, В 90-300 Диапазон выходного напряжения ПКВ-35, В 40÷ (Uвх-15) Дискретность задания выходного напряжения ПКВ-35, В 1 Погрешность измерения входного и выходного напряжений ПКВ-35, % 1 Пределы задания длительности импульсов включения/отключения ПКВ-35, с 0-1,99 Вес, кг 19,5 Комплект поставки ИКВ-01:
№ Наименование Количество 1. ПКВ/У3.1 - прибор контроля высоковольтных выключателей 1 2. Ноутбук 1 3. МИКО-1 - промышленный микроомметр 1 4. ПУВ-регулятор (ПКВ-35) - прибор 1 5. Документация 1 -
