Никта - система диагностики состояния и оценки остаточного ресурса высоковольтных выключателей

Назначение прибора Никта:

Система диагностики состояния выключателей "Никта" разработана для оперативной оценки технического состояния и определения остаточного ресурса высоковольтных выключателей различных типов и марок. Она позволяет контролировать основные эксплуатационные параметры:

• Время и разновременность смыкания и размыкания главных контактов с точностью до миллисекунд
• Вибрационные процессы в выключателе, сопровождающие процесс коммутации - динамические удары в моменты "распускания" привода, касания контактов, фиксации привода. Для каждого удара определяется амплитуда удара, частота собственных колебаний конструкции, скорость затухания колебаний
• Скорость движения контактов в процессе коммутации (среднюю или максимальную)
• Измерение величины, характера и времени "установления" сопротивления главных контактов выключателя с точностью до микроом
• Ток управления приводом выключателя.

Система "Никта" реализует два режима контроля состояния выключателя:

1. Одновременный контроль параметров одной или трех фаз выключателя при однократной коммутации выключателя
2. Регистрация и диагностика нескольких циклов включения-отключения трехфазного выключателя или одной фазы, моделирующих работу выключателя в реальных системах. Это позволяет более точно выявлять возможные дефекты привода выключателя.

В программном обеспечении системы "Никта" заложен математический аппарат, позволяющий автоматически формировать статистические модели выключателей различных марок. Производится измерение параметров, например 10 хороших выключателей новой марки, система "Никта" усредняет их (параметры), и, в дальнейшем, определяет состояние и остаточный ресурс выключателей этой марки сравнивая его параметры с параметрами полученными при формировании модели. Чем больше измерений заложено в создание модели, тем точнее будут получаемые результаты.

Уникальная особенность системы "Никта" - ее способность проводить диагностику состояния и определять остаточный ресурс выключателей различных марок.

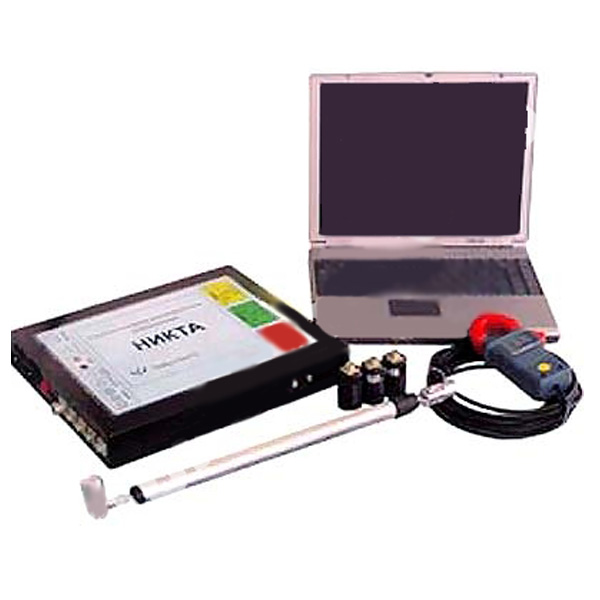

Прибор "Никта" выполнен на базе переносного компьютера (состоит из блока управления и регистрации, датчиков, аккумулятора 12 V, переносного компьютера).

Технические характеристики прибора Никта:

Технические данные и характеристики прибора соответствуют сертификату ГОССТАНДАРТА России RU.C.28.004.A№8346 об утверждении средств измерений и приведены в следующей таблице.
