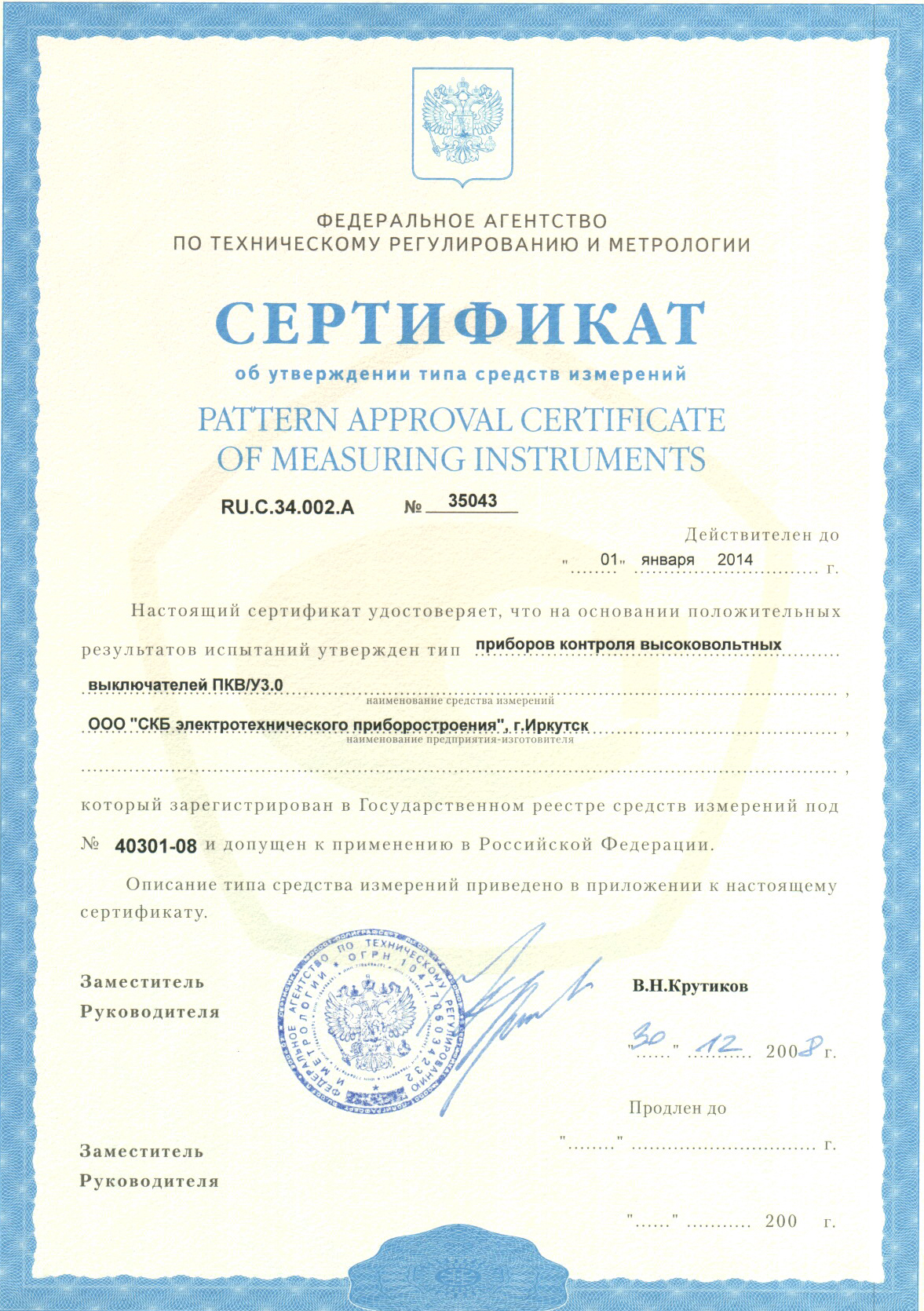

Производитель Россия Гарантия 36 месяцев Госреестр РФ 40301-08 Межповерочный интервал 12 месяцев Варианты написания ПКВ/У3.0,ПКВ/У30,ПКВ/УЗ Назначение прибора ПКВ/У3.0:

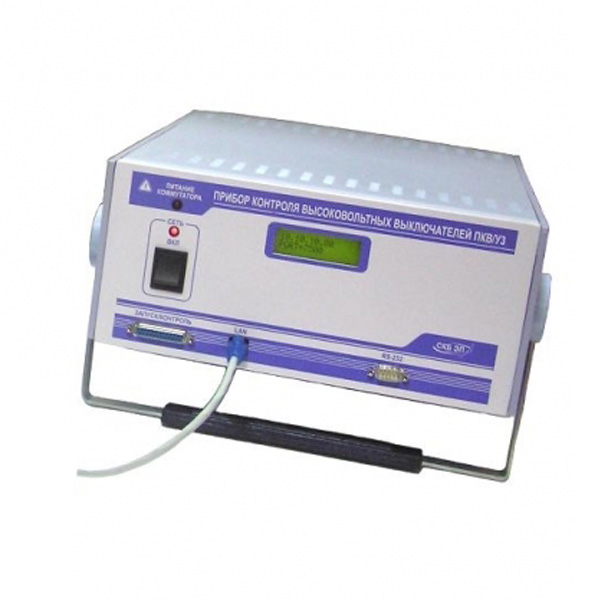

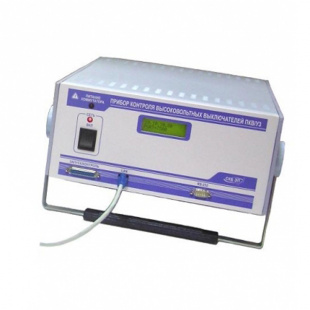

Прибор предназначен для безразборного контроля технического состояния всех видов зарубежных и российских выключателей (воздушных, масляных, элегазовых, вакуумных) на все классы напряжений от 6 кВ до 1150 кВ.
Он является дальнейшей разработкой универсального прибора ПКВ/У2, в результате которой было увеличено:
- число дискретных каналов для контроля положения контактов с 12-и до 20-и;
- число каналов для подключения резистивных датчиков с 2-х до 12-и;
- ток коммутатора с 10 А до 35 А постоянного или переменного тока;
- число каналов датчиков перемещений с 1 до 3.
Прибор выпускается в двух модификациях, отличающихся числом каналов контроля резистивных датчиков, числом каналов датчиков перемещения и числом датчиков перемещения: ПКВ/У3.0 (с двенадцатью каналами контроля резистивных датчиков, тремя каналами датчиков перемещения и двумя или двумя и более датчиками перемещения) и ПКВ/У3.1 (с двумя каналами контроля резистивных датчиков, одним каналом датчиков перемещения и двумя датчиками перемещения). Первый прибор позволяет контролировать абсолютно все типы воздушных выключателей, включая ВО-750, ВО-1150, ВНВ-1150, а второй – все, кроме трех перечисленных.
Особенности прибора ПКВ/У3.0:
Характеристика ПКВ/У3.0 (3-6 датчиков) Каналы контроля резистивных датчиков 12 Каналы датчиков перемещения 3 Количество датчиков перемещения ДП21 (1 и более шт.) и ДП12(1 иболее шт.) Какие выключатели проверяет все виды выключателей, включая воздушные ВО-750, ВО-1150, ВНВ-1150 Контроль параметров хода по трем фазам позволяет Одновременное измерение угла поворота основного вала и угла поворота рычага привода полюс позволяет Технические характеристики прибора ПКВ/У3.0:
Параметр Значения Диапазон измерения временных характеристик, с 0,001-8 Погрешность измерения временных характеристик, мс ±0,1...±0,3 Диапазон измерения скорости, м/с 0,02-20 Погрешность измерения скорости, % ±2% Диапазон измерения хода, мм 0,5-900 Погрешность измерения хода:
- датчиком ДП12, мм
- датчиком ДП21, мм
±1
±0,2Максимальный выходной ток коммутатора, А 35 Входное напряжение коммутатора и напряжение питания измерительного блока,
- для постоянного тока, В
- для переменного тока, В
100-350
100-242Температурный диапазон эксплуатации, ºC -15...+40 Габариты измерительного блока, мм 300х140х400 Масса измерительного блока, кг 8 Комплект поставки ПКВ/У3.0:
№ Наименование Количество 1. Измерительный блок ПКВ/У3.0 1 2. Сертификат о калибровке ПКВ/У3 1 3. Руководство по эксплуатации 1 4. Программное обеспечение руководство пользователя 1 5. Кабель сетевой. Длина 1,5 м. 1 6. Переходник к кабелю питания 1 7. Кабель LAN. Длина 2 м. 1 8. Кабель RS-232. Длина 2 м. 1 9. Кабель входного напряжения коммутатора. Длина 2,5 м. 1 10. Кабель местного пуска. Длина 2,5 м. 1 11. Кабель дистанционного пуска. Длина 2,5 м. 1 12. Кабель полюсов 4 канала (соединитель и 4 полюса). Длина 12 м. 1 13. Кабель полюсов 20 каналов. Длина 1,2 м 1 14. Кабель реостатного датчика. Длина 2,5 м. 2 15. Кабель на десять реостатных датчиков. Длина 1,2 м. 1 16. Кабель измерения напряжения шунта. Длина 5 м. 1 17. Провод заземления. Длина 1,8 м. 1 18. Стержень измерительный. Длина 700 мм. 1 19. Футляр для стержня. Длина 725 мм. 1 20. Сумка для переноса прибора 1 21. Наконечники на кабели 9 22. Предохранители 4 23. Датчик линейного перемещения ДП12 1+2 (по доп. заказу) 24. Датчик углового перемещения ДП21 1+2 (по доп. заказу) 25. Паспорт датчика ДП12 1+2 (по доп. заказу) 26. Паспорт датчика ДП21 1+2 (по доп. заказу) 27. Сертификат о калибровке ДП12 1+2 (по доп. заказу) 28. Сертификат о калибровке ДП21 1+2 (по доп. заказу) 29. Кабель датчика. Длина 7 м. 1+2 (по доп. заказу) 30. Зажим №1 1+2 (по доп. заказу) 31. Площадка №2 1+2 (по доп. заказу) 32. Насадка №3 1+2 (по доп. заказу) 33. Кронштейн №4 1+2 (по доп. заказу) 34. Переходник №5 1+2 (по доп. заказу) 35. Переходник №6 1+2 (по доп. заказу) 36. Площадка №7 1+2 (по доп. заказу) 37. Гайка №8 1+2 (по доп. заказу) 38. Насадка №9 1+2 (по доп. заказу) 39. Насадка №10 1+2 (по доп. заказу) 40. Насадка №11 1+2 (по доп. заказу) 41. Насадка №13 1+2 (по доп. заказу) 42. Насадка №14 1+2 (по доп. заказу) 43. Скоба №15 1+2 (по доп. заказу) 44. Прижим №17 1+2 (по доп. заказу) 45. Втулка №18 1+2 (по доп. заказу) 46. Площадка №19 1+2 (по доп. заказу) 47. Переходник №24 1+2 (по доп. заказу) 48. Переходник №25 1+2 (по доп. заказу) 49. Переходник №26 1+2 (по доп. заказу) 50. Кронштейн №27 1+2 (по доп. заказу) 51. Ящик для крепежных приспособлений 1+2 (по доп. заказу) Дополнительная комплектация ПКВ/У3.0:
(Поставляется по отдельному заказу)
Кабель RS-232. Длина 2 м.
Кабель датчика. Выпускается длинной: 4 м, 7 м, 12 м.
Кабель дистанционного пуска. Длина по заказу.
Кабель измерения напряжения каналом Вход 1 (Вход 2). Длина 2,5 м.
Кабель местного пуска. Длина по заказу.
Крепление датчика ДП12 на элегазовые выключатели Siemens, ABB, Areva и др. (в ассортименте)
Кронштейн №22. Устанавливается на ось главного подвижного контакта выключателя. Для выключателей типа ВЭ, ВЭС.
Насадка №12. Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные.
Персональный компьютер типа "ноутбук"
ПУВ-50 - пульт управления высоковольтным выключателем
ПУВ-регулятор (ПКВ-35) - прибор
Скоба №20 (устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные).
Стержень измерительный. Выпускается длиной 550 мм, 700 мм, 1000 мм.
Токовые клещи на 20 А, 50 А, 100 А, 200 А и 400 А. Длина 2,5 м. -
