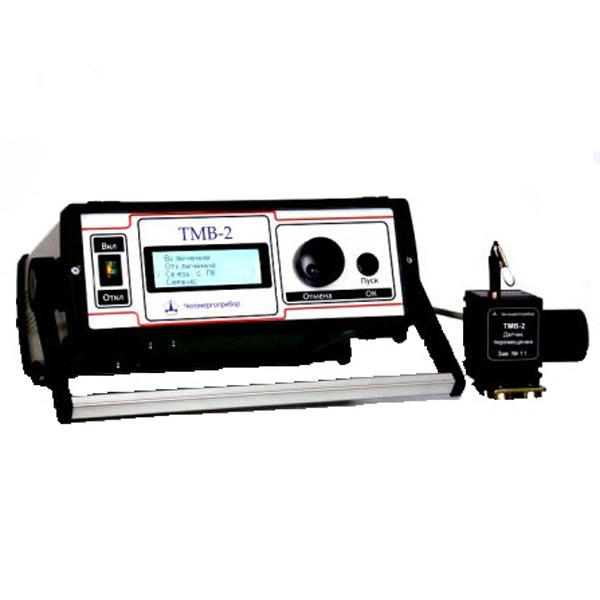

ТМВ-2 - прибор для измерения скоростных и временных характеристик масляных выключателей

Назначение прибора ТМВ-2:

Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей (далее – выключателей). Прибор регистрирует следующие параметры:

• Время включения и отключения выключателей.
• Степень разновременности замыкания и размыкания контактов.
• Величины линейных перемещений подвижных контактов выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии.
• Скоростные характеристики выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

Особенности прибора ТМВ-2:

Прибор имеет встроенный знакосинтезирующий жидкокристал-лический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

Технические характеристики прибора ТМВ-2:

• Температура окружающей среды –20…+50°C.
• Относительная влажность воздуха, не более 90% при 30°C.
• Атмосферное давление 84…106,7 кПа.
• Диапазон измерения временных параметров 0…2 с.
• Диапазон измерения линейных перемещений 0…999 мм.
• Диапазон измерения линейной скорости 0…10 м/с.
• Предел допускаемой основной погрешности измерения временных параметров 0,1 мс.
• Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.5%.
• Предел допускаемой основной приведенной погрешности измерения линейной скорости 3%.
• Максимальное количество одновременно регистрируемых контактных цепей: 3.
• Максимально допустимый ток по цепям управления контакторами: 10 А.
• Максимальное количество записей в энергонезависимой памяти: 40.
• Питание от сети переменного тока 220В, 50 Гц.
• Масса без принадлежностей, не более: 2 кг.
• Габариты прибора: 275х255х95 мм.

ТМВ-2 способен производить в автоматическом режиме следующие переключения выключателя: а) включить (ВКЛ); б) отключить (ОТКЛ).
