Производитель Россия Гарантия 12 месяцев Варианты написания R-2100 Назначение прибора R2100:

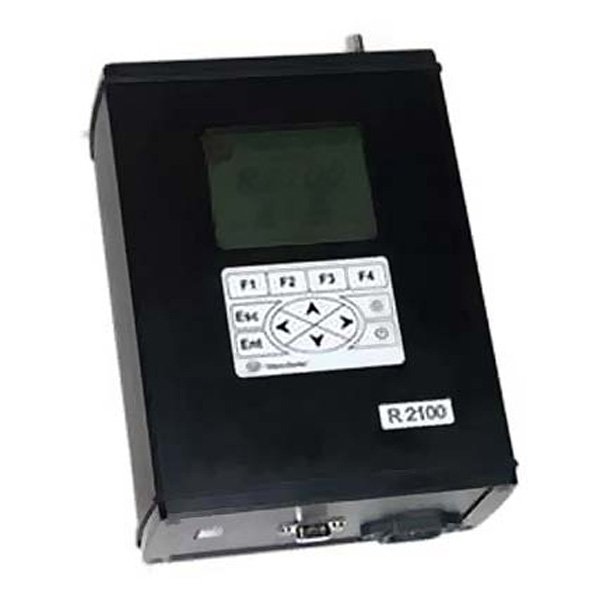

Прибор R2100 является современным микропроцессорным устройством, позволяющим решать одну из наиболее сложных задач современной диагностики высоковольтного оборудования - контролировать состояние изоляции по уровню частичных разрядов.
Прибор R2100 предназначен для использования в условиях исследовательских лабораторий, производственных цехов и открытых распределительных подстанций. Прибор имеет металлический защитный корпус, обеспечивающий защиту от пыли и брызг. Управление прибором осуществляется при помощи пленочной герметизированной клавиатуры.
Особенности прибора R2100:
Прибор марки R2100 имеет 12 измерительных каналов (каналы 1- 12) для замера частичных разрядов, 1 шумовой и 1 референсный канал. Все каналы изолированы, имеют идентичные токовые цепи, имеют защиту от помех и фильтрацию верхних частот. Прибор R2100 фиксирует сигналы с частотой в пределах 0,5 МГц - 10 МГц.
R2100 получает данные о частичных разрядах в виде трехмерного фазораспределенного сигнала - импульс частичного разряда рассчитывается как функция амплитуды импульса и фазы 60(50) Гц. Он имеет 48 фазовых окон (по 7,5 град) и амплитудный динамический диапазон около 75 дБ, распределенный на 32 амплитудных окна.
Прибор также регистрирует до 3-х рефлектограмм для каждого канала, с разным порогом срабатывания. Порог срабатывания определяется автоматически по уровню амплитуды ЧР или указанного в настройках прибора.
Данные могут храниться во внутренней памяти прибора в виде трехмерных матриц и/или в сокращенной форме в виде интегрального множества извлеченного из этих матриц. Если по каналу производился запуск рефлектомера, то к замеру дописываются рефлектограммы.
Технические параметры прибора R2100:
Параметр Значения Количество каналов регистрации сигналов ЧР 12 Частота регистрируемых импульсов ЧР, МГц 0,5-10,0 Динамический диапазон регистрируемых ЧР, dB 70 Время полного цикла контроля всех каналов, мин 2 - 30 Фазовая точность определения момента возникновения импульса относительно синусоиды промышленной частоты 7,5 Погрешность определения места возникновения ЧР в кабеле при помощи встроенного рефлектометра +/- 2 метра Объем энергонезависимой памяти для хранения информации, Мб 32 Порты внешней связи прибора RS-232 / USB Разрешение встроенного ЖКИ 320 x 240 Диапазон допустимых внешних рабочих температур -20 - +45 градусов Габаритные размеры прибора, мм 230 х 170 х 90 Вес прибора в упаковке без датчиков, кг 5 Комплект поставки R2100:
№ Наименование Количество 1. Прибор R2100 1 2. Кабель сетевой 1 3. Кабель сигнальный, 6 м 6 4. Кабель интерфейсный (USB) 1 5. Кабель интерфейсный (COM) 1 6. CD -ROM с программой 1 7. Инструкция по эксплуатации (Руководство пользователя) 1 8. Кейс для переноски 1 9. Датчик DRTD-3 2 10. Кабель BNC – клеммы, 1,5 м 6 11. Датчик RFCT-1 3 12. Датчик RFCT-4 3 13. Датчик RFCT-5 1 14. Генератор тестовый, выносной GKI-2 1 15. Зарядное устройство для GKI-2 1 16. Переходник с BNC на зажимы для генератора GKI-2, 1,3 м 1 17. Сопрессор, съемный 3 18. Т – коннектор 1 19. Замыкатель, коаксиальный (терминатор) 1 20. Датчик температуры 1 21. Датчик влажности 1 -
