R300 - поиск зоны дефектов в изоляции статора генераторов и высоковольтных электродвигателей

Назначение прибора R300:

Переносной универсальный прибор марки R300 предназначен для оценочных измерений интенсивности частичных разрядов (ЧР) в изоляции высоковольтного оборудования. Это наиболее простой прибор для проведения измерений ЧР, он может быть использован эксплуатационным персоналом, имеющим минимальную специализированную подготовку в данной области диагностики.

Прибор марки R300 эффективно используется для поиска зоны дефектов в изоляции обмоток электрических машин в процессе проведения ремонтных работ. Если при испытаниях в изоляции обмотки статора были выявлены дефекты, то их легко можно локализовать при помощи прибора «R300». На обмотку статора подается испытательное напряжение, и, перемещая датчик «RFCT-6», входящий в состав поставки прибора, можно выявить зону, где частичные разряды имеют наибольшую интенсивность. Особенно удобно это делать при «выкаченном» роторе.

Прибор R300 также может быть использован для регистрации частичных разрядов в кабельных линиях, трансформаторах. Применение прибора дает эффект при анализе состояния изоляции различного коммутационного оборудования, маслонаполненного, элегазового, вакуумного, и т.д.

Прибор марки R300 имеет небольшие габариты, удобный и прочный металлический корпус, аккумуляторное питание. Для управления работой служит пленочная клавиатура, но в стандартном режиме он работает по принципу «нажатия одной кнопки», т.е. не требует предварительных настроек перед работой.

Информация в приборе R300 отображается на жидкокристаллическом дисплее, при необходимости сохраняется в энергонезависимой памяти данных большого объема.

На графическом экране прибора постоянно отображаются следующие параметры регистрируемых частичных разрядов:

• Суммарная мощность всех зарегистрированных прибором импульсов частичных разрядов, приведенная к единице времени. На экране может показываться информация в размерности мВт, или, по выбору пользователя, усреднено, в размерности пКл.
• В нижней части экрана показывается соотношение количества зарегистрированных импульсов положительной и отрицательной полярности. Этот параметр может оказать помощь при определении типа дефекта в изоляции.

Информации о частичных разрядах, регистрируемой прибором марки R300, вполне достаточно для решения двух основных задач, определяющих организацию обслуживания и ремонта изоляции высоковольтного оборудования:

1. Сравнение параметров изоляции однотипного высоковольтного оборудования.
   Это может быть произведено по результатам проведения разовых измерений частичных разрядов. На основании таких измерений, итогом которых является ранжирование состояния изоляции отдельных единиц оборудования, можно эффективно планировать оптимальные вложения в ремонтные работы.
2. Выявление изменений в состоянии изоляции отдельного высоковольтного агрегата, что возможно сделать при наличии нескольких измерений частичных разрядов, выполненных прибором марки R300 через определенные временные интервалы. Это есть основная функция простейшей системы периодического мониторинга изоляции. Она позволяет выявлять временные тренды, что является очень важным диагностическим признаком для организации обслуживания изоляции по техническому состоянию.

Все эти функции управления обслуживания изоляцией оборудования помогает реализовать специализированное программное обеспечение, поставляемое вместе с прибором «R300». Оно предназначено для хранения всей зарегистрированной информации в памяти компьютера, проведения дополнительных исследований, сравнения нескольких замеров между собой, формирования отчетных документов.

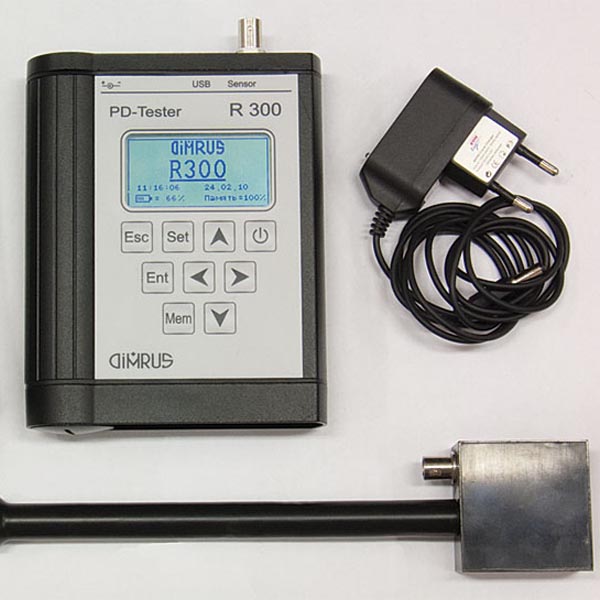

В комплект стандартной поставки прибора R300 входят два датчика - высокочастотные импульсный трансформатор тока (разъемные клещи) марки «RFCT-5», и индикаторный датчик марки «RFCT-6». При помощи этих датчиков можно оперативно проводить регистрацию частичных разрядов в изоляции высоковольтного оборудования различного типа.
