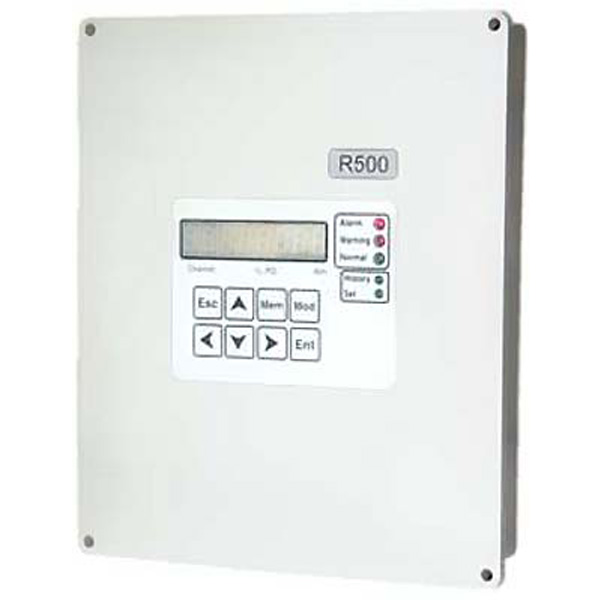

R500 - прибор контроля состояния изоляции высоковольтных электродвигателей под напряжением по уровню частичных разрядов

Назначение прибора R-500:

Проблемы с изоляцией статоров высоковольтных электродвигателей, за исключением аварийных механических повреждений, не возникают мгновенно. Разрушению изоляции предшествует достаточно длительный период времени, когда в месте будущего дефекта изоляции возникают микроразряды, уровень которых постепенно возрастает. Для своевременного обнаружения этих разрядов и оценки скорости их увеличения предназначен предлагаемый прибор контроля ЧР. Многоканальный прибор R-500 позволяет контролировать состояния изоляции электрических машин в режиме постоянного мониторинга. Прибор монтируется в щит управления, имеет малые габариты, просто подключается к существующим цепям контроля температуры обмотки статора.

Через заданные интервалы времени прибор автоматически контролирует наличие частичных разрядов по каждому каналу (всего до 15), рассчитывает интенсивность частичных разрядов, сравнивает с допустимыми значениями, хранящимися в памяти. При превышении аварийного порога интенсивности частичных разрядов прибор R-500 может произвести отключение оборудования от сети, или по каналу связи выдать информацию в систему более высокого уровня. При тревожном уровне интенсивности частичных разрядов производится включение сигнализации. Прибор контролирует скорость нарастания интенсивности ЧР за период времени до нескольких лет, и при большой скорости изменения уровня ЧР также происходит срабатывание защиты.

С целью повышения помехозащищенности и достоверности работы в R-500 реализовано несколько оригинальных алгоритмов, позволяющих надежно выделять импульсы частичных разрядов при высоком уровне внешнего электромагнитного шума. Каждый период питающей сети разбивается на 24 временные зоны, в которых производится раздельный подсчет импульсов ЧР разной амплитуды. Каждый импульс ЧР проверяется по длительности, наличию колебаний, сравнивается по амплитуде с шумовым каналом. С прибором поставляется переходный блок, который позволяет регистрировать импульсы ЧР с датчиков температуры, заложенных в обмотки статора.

Основные технические параметры прибора R-500:
