UHF-Recorder - переносной прибор для регистрации импульсов частичных разрядов в СВЧ диапазоне

Особенности прибора UHF-Recorder

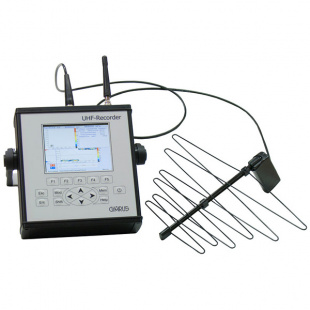

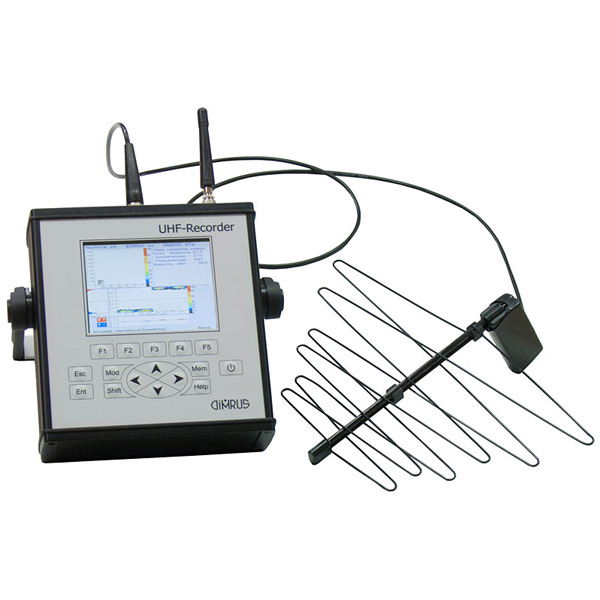

Переносной прибор марки UHF-Recorder предназначен для регистрации электромагнитного излучения от высоковольтного оборудования в диапазоне СВЧ от 100 до 900 МГц, возникающего от частичных разрядов в изоляции.

При помощи прибора UHF-Recorder можно проводить обследование состояния изоляции даже того оборудования, на котором затруднена установка обычных датчиков частичных разрядов. Это элегазовое высоковольтное оборудование – выключатели и подстанции, а также измерительные трансформаторы напряжения.

Применение прибора UHF-Recorder эффективно при проведении экспертизы состояния и комплексных обследований оборудования, когда необходимо оперативно, без отключения, оценить состояние изоляции нескольких высоковольтных аппаратов или даже целой технологической цепи энергетического предприятия.

В линейке диагностического оборудования, выпускаемого фирмой «DIMRUS», прибор UHF-Recorder, обладая сравнительно невысокой ценой, является простым, но функционально эффективным устройством, предназначенным для решения проблем бесконтактной регистрации частичных разрядов в изоляции.

При помощи прибора UHF-Recorder на первом этапе обследования производится сканирование интенсивности электромагнитного излучения во всем доступном диапазоне частот. Далее из рассмотрения исключаются зоны частот телевизионных каналов, телефонной и радиосвязи. В определенных диапазонах частот проводятся углубленные измерения, позволяющие выявить наличие импульсной активности от частичных разрядов в изоляции электротехнического оборудования.

Использование направленной антенны позволяет сравнивать распределение электромагнитной активности, измеренной в направлении контролируемого оборудования, и в другом направлении. Вычитание двух таких распределений электромагнитного излучения дает возможность определить разницу, обусловленную частичными разрядами в оборудовании.

Для определения типа дефекта в изоляции необходимо синхронизировать время измерения частичных разрядов с фазой напряжения питающей сети. С этой целью в состав поставки переносного прибора UHF-Recorder входит комплект радиопередатчика опорной фазы. Передатчик подключается к опорному напряжению (сигнал ТН, или напряжение 220 В, или специальный сигнал ~ 20 ÷ 300 В), а внутренний приемник прибора дает возможность использовать этот сигнал в схеме синхронизации измерений.

Вся первичная информация, как и результаты анализа, может быть просмотрена пользователем на месте, на цветном экране, и при необходимости сохранена в памяти прибора. Более углубленный анализ электромагнитных параметров излучения может быть проведен на компьютере, с использованием специализированного программного обеспечения, входящего в стандартный комплект поставки прибора.

Краткие технические характеристики прибора UHF-Recorder

Комплект поставки UHF-Recorder:
