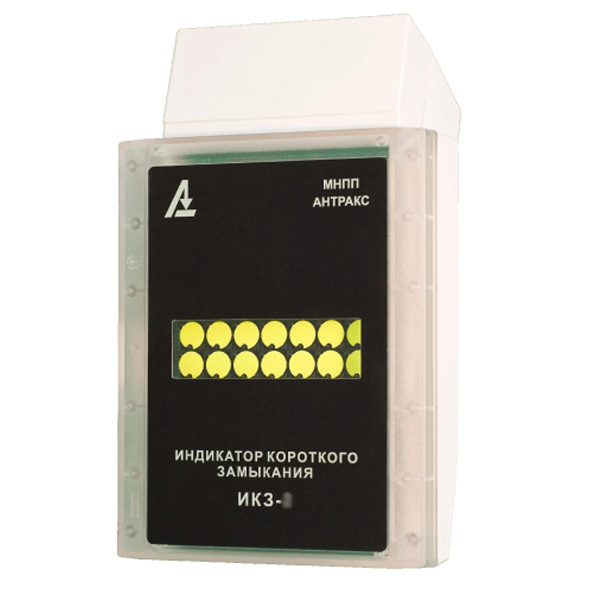

ИКЗ-1 — индикатор короткого замыкания

Назначение индикатора ИКЗ-1:

Индикатор короткого замыкания ИКЗ-1 предназначен для определения направления поиска места короткого замыкания на воздушных линиях распределительных электросетей напряжением 6 - 35 кВ, отключившихся в результате короткого замыкания.

Направления поиска повреждения индицируется визуальным индикатором, срабатывание которого происходит при протекании тока короткого замыкания в одной или нескольких фазах линий. Состояние индикатора определяется визуально через смотровое окно в корпусе индикатора, установленного на опоре. В сработанном состоянии флажок индикатора повёрнут к наблюдателю стороной, окрашенной в яркий цвет. Обратная сторона флажка окрашена в чёрный цвет. Наблюдение состояния индикатора может осуществляться с расстояния до 20 м от опоры, на которой установлен индикатор.

При восстановлении напряжения на линии сработавшие индикаторы автоматически возвращаются в исходное состояние. Питание указателя обеспечивается с помощью емкостного отбора напряжения от двух фаз контролируемой линии через дополнительные изоляторы.

Срабатывание индикатора обеспечивается при междуфазных коротких замыканиях в контролируемой линии, сопровождающихся скачкообразным увеличением тока в повреждённых фазах.

Порог срабатывания индикатора соответствует увеличению тока на 50 - 100 А.

Мощность, потребляемая индикатором не превышает 0,01 Вт.

Время подготовки индикатора к повторному срабатыванию не более 5 мин.

Необходимая для срабатывания указателя длительность протекания тока при его двукратном превышении порога срабатывания составляет не менее 0.1 с.

Индикатор не срабатывает при повторных включения линии в цикле неуспешного АПВ с бестоковой паузой более 5 с.

Площадь поверхности флажка визуального индикатора составляет 30 см². Наблюдаемая в сработанном состоянии поверхность флажка индикатора имеет жёлтый цвет.

Комплект поставки ИКЗ-1:

Дополнительная комплектация ИКЗ-1:
