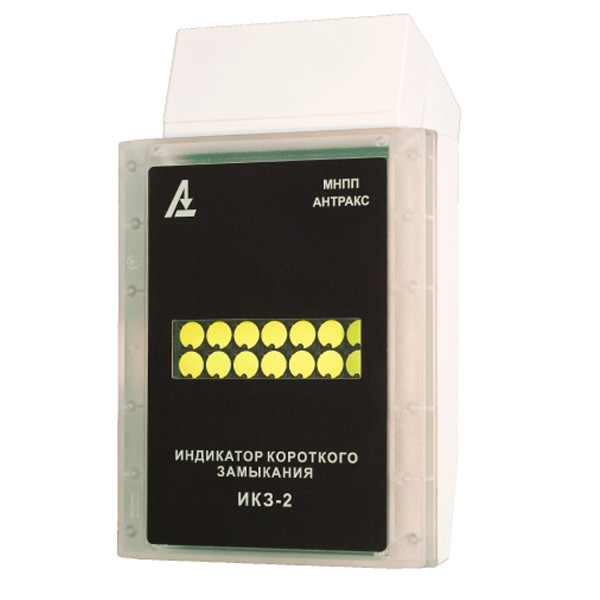

ИКЗ-2 — индикатор короткого замыкания

Назначение индикатора короткого замыкания ИКЗ-2:

Как и ИКЗ-1 индикатор короткого замыкания ИКЗ-2 устанавливается на опорах воздушных линий и предназначен для определения направления поиска места короткого замыкания на воздушных линиях распределительных электросетей напряжением 6-35 кВ, отключившихся в результате короткого замыкания. Кроме того, обладает дополнительными функциями и возможностями:

• Считывание данных по беспроводному каналу
• Время бесперебойной работы от встроенных батарей – не менее 5 лет
• Вcтроенный GSM-передатчик позволяет интегрировать данные в систему телемеханики.

При восстановлении напряжения на линии сработавшие индикаторы автоматически возвращаются в исходное состояние. Питание ИКЗ-2 обеспечивается от внутренней батареи. Установленная батарея рассчитана на непрерывную работу прибора сроком не менее 5 лет (в режиме ожидания). Индикатор ИКЗ-2 сохраняет во внутренней памяти направление потока мощности, значения аварийных напряжений и токов, оценочное расстояние до места повреждения, точное время КЗ. Указанные параметры сохраняются для пятидесяти последних аварий. Возможно дистанционное изменение порога срабатывания посредством беспроводного канала связи.

Индикатор ИКЗ-2 постоянно работает в режиме пониженной потребляемой мощности (дежурный режим), переключаясь в нормальный режим работы при обнаружении датчиком бросков тока в линии или при обращении к ИКЗ-2 по беспроводному интерфейсу. Контроль работы индикатора может производиться посредством беспроводного канала связи или путём поднесения постоянного магнита к корпусу индикатора. Место для поднесения магнита расположено в центре нижней части лицевой панели корпуса и обозначено двумя прямоугольниками контрастного цвета.

Характеристики индикатора короткого замыкания ИКЗ-2:

• Дальность связи по беспроводному каналу: 300 м
• Время реакции на бросок тока: 0,04 с
• Пределы порога срабатывания по току при междуфазных КЗ: 10÷1000 А
• Пределы порога срабатывания по току при земляных КЗ: 4÷40 А
• Срок непрерывной работы батареи в режиме ожидания: не менее 7 лет.

У модификаций ИКЗ-2 и ИКЗ-2/М существует несколько вариантов исполнения, различающихся функциональными возможностями.

Комплект поставки ИКЗ-2:
