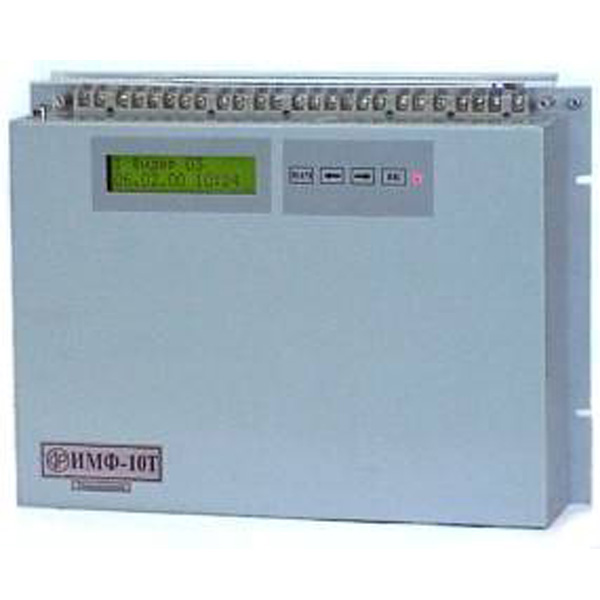

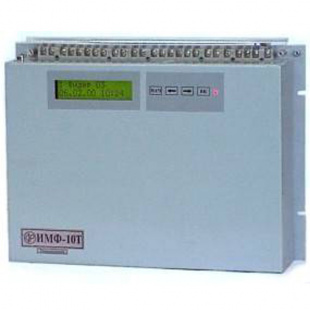

ИМФ-10Т - устройство сигнализации замыканий на землю в сетях 6 - 35 кВ

Назначение устройства ИМФ-10Т

Устройство ИМФ-10Т предназначено для селективного определения поврежденного присоединения при однофазных замыканиях на землю в сетях 6-35 кВ, работающих с изолированной нейтралью или в режиме недокомпенсированного емкостного тока в сетях с компенсированной нейтралью при токах замыкания на землю от 0,25 до 40 А.

Устройство ИМФ-10Т предназначено для работы с трансформаторами тока нулевой последовательности (ТТНП) кабельного типа или со специальными ТТНП для КРУН с воздушными выводами на однотрансформаторных и двухтрансформаторных подстанциях.

Принцип работы устройства основан на фиксации и контроле угла между напряжением Uo и токами 3Io на всех контролируемых присоединениях. Контроль величины Uo и сравнение ее с уставкой производится непрерывно. Фиксация векторов напряжения Uo и токов 3Io присоединений происходит при превышении напряжением Uo величины установленной уставки. После фиксации производится сравнение углов (направлений тока) на всех присоединениях. Условием повреждения присоединения является, во-первых, превышение током 3Io установленной уставки, и, во-вторых, соответствующее направление этого тока относительно вектора Uo.

Устройство ИМФ-10Т обеспечивает вывод на индикатор следующей информации:

• номер поврежденного присоединения;
• дата и время момента замыкания на землю;
• значение напряжения Uo и тока 3Io поврежденной линии в первичных значениях;
• значения и направления токов 3Io всех контролируемых присоединений.

Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних замыканиях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом "старом" повреждении. Устройство контролирует до 10 присоединений. При большем количестве фидеров устанавливаются два таких устройства.

Устройство ИМФ-10Т обеспечивает возможность передачи номера поврежденного фидера, а также наличие напряжения Uo на диспетчерский пункт по стандартным каналам телемеханики.

При установке изделия на подстанции в него вводятся уставки:

• значение номинального первичного напряжения - 6, 10, 15, 20 или 35 кВ.
• пороговая чувствительность по напряжению Uo;
• пороговая чувствительность по току 3Io;
• время паузы срабатывания для отстройки от двойных замыканий на землю;
• коэффициент трансформации ТТНП каждого из 10 присоединений;
• текущие дата и время;

Ввод необходимых уставок производится с клавиатуры. Уставки хранятся в энергонезависимой памяти устройства неограниченно долго. В устройстве применен двухстрочный ЖК индикатор и клавиатура из 4-х кнопок.

Габаритные размеры устройства - 380x270x90 мм, масса - 7 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В.

Рабочий диапазон температур устройства от -10 до +45 °С.

Устройство ИМФ-10Т подключается к трансформаторам тока нулевой последовательности, установленным на отходящих присоединениях. Необходима правильная фазировка трансформаторов тока при подключении устройства. Устройство рассчитано на коэффициенты трансформации применяемых ТТНП от 10 до 99 (по умолчанию - 25).

Устройство ИМФ-10Т оснащено развитой внутренней самодиагностикой, тестовым режимом измерения подводимых токов и напряжений (в первичных значениях), а также встроенными часами. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания на время до 24 часов.
