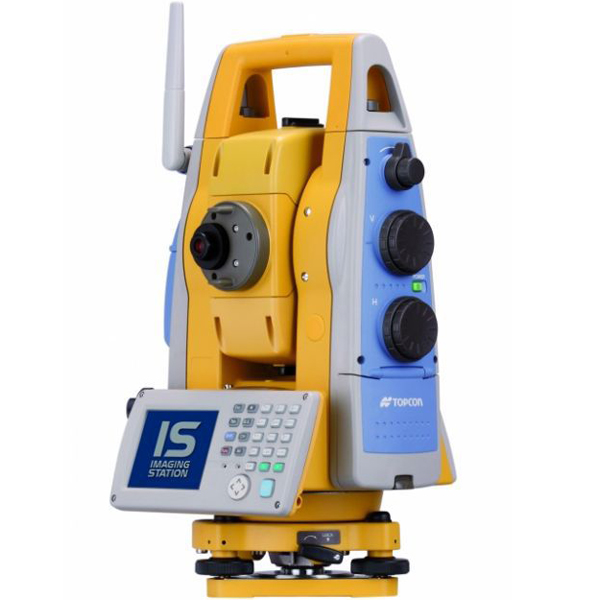

IS-301 - тахеометр роботизированный

Область применения тахеометра роботизированного IS-301:

Imaging Station является одной из самых последних разработок компании Topcon. Совокупность большой функциональности роботизированного тахеометра серии QS-A, 2 встроенные цифровые фотокамеры, функция сканирования и поддержка сетей Wi-Fi – делают данный прибор универсальным и удобным для использования практически при выполнении любых инженерных задач в области геодезии.

Основными отличиями серии роботизированных тахеометров IS-3 от предыдущей серии роботизированных тахеометров IS-2 являются:

• использование передовой технологии поиска и слежения за круговой призмой X-TRAC8;
• точность измерения расстояния в безотражательном режиме 3 мм;
• возможность использования дополнительного модуля RC-4 для управления и передачи данных по IR-каналу и каналу 2,4 Ггц;
• возможность использования нового дополнительного модуля WT-100 для увеличения дальности работы и передачи данных по каналу WiFi до 300 метров;
• Программное обеспечение Image Master для IS дополнено функцией подсчета объемов земляных масс.

Оснащение данного прибора двумя фотокамерами и цветным сенсорным экраном позволяет производить наведение и измерения на съёмочные точки простым нажатием стилуса на экран. При помощи обзорной широкоформатной камеры, расположенной над объективом, производится поиск и примерное наведение на съёмочную точку. А с помощью встроенной в зрительную трубу (коаксиальной) камеры выполняют более точное наведение на съёмочную точку. Точка, которую Вы видите на экране, является той же самой точкой, которую Вы видели бы через зрительную трубу. Изображение с каждой из камер можно увеличить в 2, 4 и 8 раз, что особенно актуально при измерениях на сверхдальние расстояния. Наличие технологии автоматической фокусировки, позволяет получать качественное изображение цели на экране тахеометра или ноутбука во время удалённого управления. При измерении точки автоматически производится фотографирование изображения, видимого в зрительную трубу и его сохранение в памяти прибора. Наведение на точки, расположение которых близко к зениту, не вызовет у оператора никаких затруднений.

Во время проведения работ по выносу точек в натуру, они отображаются на экране специальными метками, что в свою очередь позволяет быстро повернуть прибор в нужном направление. Разворот прибора и зрительной трубы на выносимую точку может осуществляться и автоматически при выборе соответствующей команды. А при работе с полевым контроллером оснащенным модулем Wi-Fi, геодезист сам видит себя на экране контроллера в он-лайн режиме и выбирает места установки вешки. Использование дополнительного модуля WT-100 позволяет увеличить дальность работы по каналу Wi-Fi с передачей изображений до 300 метров.

Внутреннее программное обеспечение TopSURV on Board для IS по сравнению с программным обеспечением для тахеометров серии GPT-7000i дополнено модулями: "Сканирование", Мониторинг", "Траектория".

При помощи модуля "Сканирование", данным прибором возможно производить сканирование объекта со скоростью до 20 точек в секунду. Выбор области сканирования производится по фотоизображению и может задаваться: прямоугольной областью, полигоном, верхней и нижней гранью при сканирование вокруг прибора, по трем точкам и прямой вертикальной линией для получения профилей. Сканирование может производиться как по заданной сетке (указанному расстоянию между точками), так и по характерным точкам, определение которых производится программным обеспечением автоматически по полученным фотографиям объекта.

С помощью модуля "Мониторинг" производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора.

Модуль "Траектория" позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.

Особенности тахеометра роботизированного IS-301:

В стандартный комплект IS помимо программного обеспечения TopSURV on Board для IS входит программное обеспечение Image Master for IS, с помощью которого можно:

• управлять тахеометром с портативного компьютера через Wi-Fi соединение. Находясь на удаление от прибора до 30 м., можно производить измерения без каких либо проводных соединений;
• сканировать объект по сетке с заданным шагом;
• наводиться на точку, путём указания её на экране;
• получать фотоизображение объекта;
• объединять данные различных точек стояния прибора в единую систему координат;
• производить пересчет координат;
• создавать полилинии;
• создавать Tin модели по измеренным (отсканированным) точкам с наложением текстур (фотоизображений);
• измерять между точками, полилиниями, контурами;
• удалять и создавать дополнительные точки по модели;
• производить расчет объемов грунта;
• экспортировать данные в формат DXF, DWG, и т.д.

Так же как и тахеоометры серии QS-A, IS может ипользоваться одним человеком при выполнение съемки и выносе в натуру. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, системой быстрого поиска RC-4 (комплект) или новым дополнительным модулем WT-100, полевым контроллером с программным обеспечением TopSURV TS+Robotic, креплением контроллера на веху, штативом и вехой.

Технические характеристики тахеометра роботизированного IS-301:

Комплект поставки IS-301:
