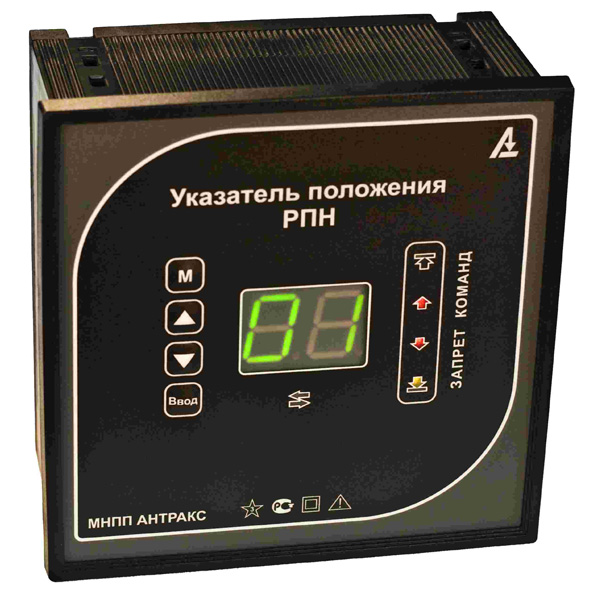

УП-24 - цифровой указатель положения РПН (логометр)

Назначение указателя УП-24:

Двухразрядный цифровой указатель положения привода РПН (логометр) УП24 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Он работает совместно с контактным резистивным датчиком угла поворота привода, или с датчиком имеющим выходной сигнал типа «токовая петля» 4..20 мА (а так же 0..5 мА, 0..20 мА). Во втором случае в обозначении указателя указывается УП24/ТП. УП24 подходит для установки на приводы MZ-2, MZ-4 производства Болгарии на 19, 23 и другое количество положений вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR и EM а так же на любые другие приводы с резистивным датчиком и количеством ступеней не более 40. УП24/ТП подходит для установки на приводы типа ED-S и другие приводы компании MR, имеющие выходной сигнал типа «токовая петля», а так же на любые другие приводы с датчиком типа «токовая петля» и количеством ступеней не более 40. Возможна установка на отечественные приводы, рассчитанные на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.), для этого необходимо использовать взамен сельсин-датчика резистивный датчик положения привода ДП-1 или ДП-2, или датчик «токовой петли» ДП-3 производства компании «Антракс». Указатель УП24 устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа ЛКМ (типоразмер Б) или логометром типа EM (типоразмер Г), что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления. Указатель имеет цифровой выход, а так же может быть укомплектован аналоговым выходом типа «токовая петля» 4..20 мА для снятия информации о ступени привода в системы телемеханики, АСДУ и АСУТП.

Также прибор УП24 имеет автоматику предельно допустимых положений привода, что позволяет устанавливать ступени запрещенного положения РПН. При достижении приводом запрещённой ступени на лицевой панели прибора высвечивается светодиод красного цвета: запрет команды «ПРИБАВИТЬ» или запрет команды «УБАВИТЬ», а на выходные клеммы УП24 выдаётся сигнал управления реле типа РП25. Кроме того контролируется переключение привода в последнюю и в первую ступень: индицируется на лицевой панели прибора жёлтыми светодиодами с одновременной выдачей сигнал управления реле. Также в приборе установлено два релейных выхода, срабатывающих при переключении привода «ВВЕРХ» и «ВНИЗ» соответственно.

Настройка прибора производится с помощью плёночной клавиатуры на передней панели, или с использованием персонального компьютера через цифровые выходы RS-232 или RS-485.

Указатель имеет несколько вариантов исполнения, различающихся количеством положений привода, совместно с которым будет использоваться указатель, типом корпуса (щитовой или настенный) и его размерами, наличием цифровых или аналоговых выходов, выходов управления.

Технические характеристики указателя УП-24:

Комплект поставки УП-24:
