Производитель Россия Гарантия 18 месяцев Варианты написания CCM6 Назначение прибора CCM-6:

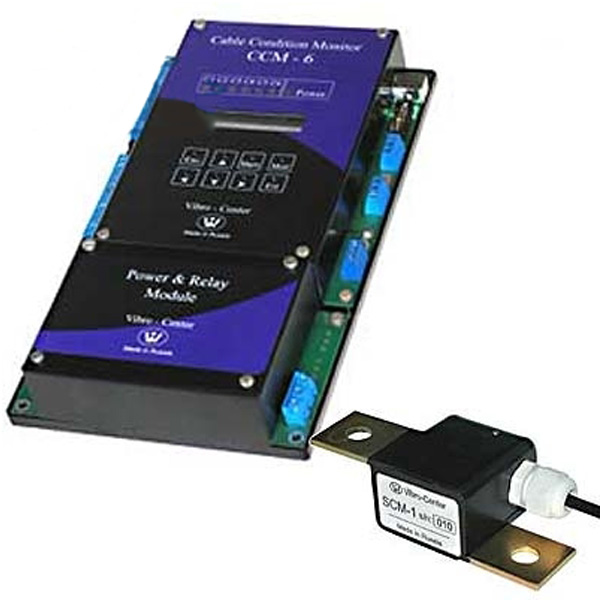

Прибор CCM-6 (Cables Condition Monitor) предназначен для постоянного контроля состояния изоляции силовых высоковольтных кабельных линий под рабочим напряжением. Прибор имеет шесть равноценных входных каналов для регистрации частичных разрядов, что позволяет ему одновременно контролировать состояние изоляции до шести кабельных линий, находящихся под напряжением. Если каждая фаза кабельной линии проложена отдельно, то при помощи одного прибора марки CCM-6 можно одновременно контролировать две такие распределенные кабельные линии.
Работа прибора основана на регистрации и анализе уровня амплитудного и фазового распределения импульсов частичных разрядов в изоляции кабельных линий, что позволяет выявлять возникающие дефекты на начальных этапах развития. Возможность проведения ранней диагностики дефектов изоляции в режиме "on-line" является отличительной особенностью данного прибора.
Особенности прибра CCM-6:
Для регистрации частичных разрядов, возникающих в кабельной линии, используются специально разработанные датчики частичных разрядов марки SCM-1 и SCM-2. Выходной сигнал датчика SCM-1 содержит в себе две составляющие: сигнал тока промышленной частоты, обусловленный наличием токов утечки, и сигнал от импульсов частичных разрядов. Дополнительная регистрация тока утечки кабельной линии, имеющего промышленную частоту, обусловлена необходимостью автоматического определения наличия напряжения в контролируемом кабеле. Если кабель находится под напряжением, то в нем всегда есть емкостный ток утечки. Это дает возможность, не используя специальных сигналов и линий связи, избегать проведения "диагностики" ЧР в отключенном кабеле, т. е. повысить общую достоверность работы системы мониторинга изоляции.
Количество контролируемых одним прибором кабельных линий не превышает шести. На каждом контролируемом кабеле, в разрыве заземляющей жилы, монтируется один датчик марки SCM-1 или SCM-2. При помощи этого датчика контролируется изоляция отходящей кабельной линии, включая все электрические устройства и аппараты, подключенные к линии. Под такими устройствами и аппаратами понимаются соединительные муфты, высоковольтные выключатели и статоры электрических машин, непосредственно, без трансформаторов и реакторов, подключенные к кабельной линии. Эффективная длина контролируемого участка схемы электроснабжения зависит от степени затухания частичных разрядов в силовом кабеле, но обычно не превышает 2000 метров.
Оптимальным решением для локализации места дефекта является использование прибора версии CCM-6R, оснащенного встроенным рефлектометром. Этот прибор отличается от стандартного тем, что в нем смонтирована дополнительная электронная плата, позволяющая определять разницу во времени прихода в прибор импульсов ЧР, с точностью, достаточной для выявления зоны дефекта с разрешением в 1 метр.
Технические параметры прибора CCM-6:
Параметр Значения Количество контролируемых кабельных линий до 6 Рабочее напряжение кабельных линий 6 - 70 kВ Длина контролируемого участка кабельной линии до 2 км (*) Допустимая длина коаксиальных кабелей от датчиков типа SCM до прибора CCM-6 до 100 м Время проведения одного полного измерения уровня ЧР в 6 кабельных линиях - Частотный диапазон регистрируемых импульсов ЧР 0,5 - 10 МГц Динамический диапазон регистрируемых импульсов ЧР 70 dB Фазовая точность определения момента возникновения импульса относительно синусоиды промышленной частоты 7 град Погрешность определения места возникновения ЧР в кабеле при помощи встроенного рефлектометра 1 % от длины кабеля Выносной датчик температуры окружающей среды Pt100 Выносной датчик контроля влажности окружающей среды 0-100% Внешний интерфейс (один по выбору) для включения прибора в систему АСУ-ТП RS-232, RS-485, TCP/IP, радиоканал Внешний интерфейс для подключения переносного компьютера USB Объем памяти для хранения архива выполненных измерений ЧР в кабелях 32 Mb, или 2 года работы Количество встроенных выходных реле управления (сухой перекидной контакт) 4 Параметры контактов выходных реле ~250 В, 6 A Напряжение питание прибора ~220 В(**) Потребляемая прибором из сети мощность 6 Вт Диапазон допустимых внешних рабочих температур, при работе без термостата -40 - +70 градусов Время эксплуатации прибора не менее 10 лет Габаритные размеры прибора 270 x 155 x 40 Масса прибора 3 кг -
