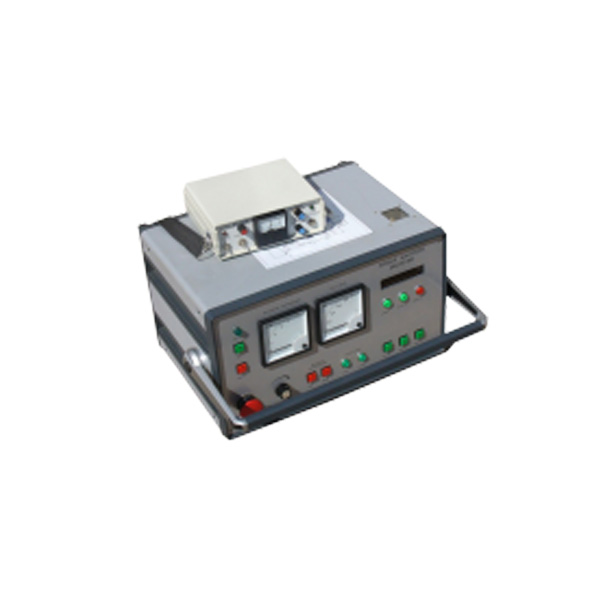

ПКО-5 - прибор контроля оболочки кабелей с изоляцией из сшитого полиэтилена

Назначение прибора ПКО-5:

Прибор контроля оболочки ПКО-5 предназначен для решения всех задач, связанных с испытаниями и поиском мест повреждения защитной оболочки СПЭ-кабелей.

Он позволяет:

• Проводить испытания защитной оболочки постоянным напряжением до 5 кВ;
• Проводить предварительное определение места повреждения защитной оболочки петлевым методом;
• Проводить точное обнаружение места повреждения защитной оболочки на местности методом измерения шаговых напряжений.

Испытания:

В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть разземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения.

Предварительное определение места повреждения:

Предварительное ОМП производится петлевым методом за счет определения соотношения сопротивления экрана до места повреждения кабеля к полному сопротивлению экрана. Для определения этих сопротивлений может быть использован ток от 2 до 100 мА – в зависимости от сечения экрана, длины кабеля, уровня помех.

Для проведения измерения достаточно выбрать режим работы, завести в прибор длину кабеля, с помощью амперметра установить ток замера. Прибор покажет расстояние до места повреждения.

Внимание: метод дает достоверный результат при наличии одного повреждения. Если повреждений более одного определяется расстояние до места повреждения с наибольшей утечкой, точность замера при этом падает.

Точное определение места повреждения на местности:

При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля

При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.

Технические характеристики прибора ПКО-5:
