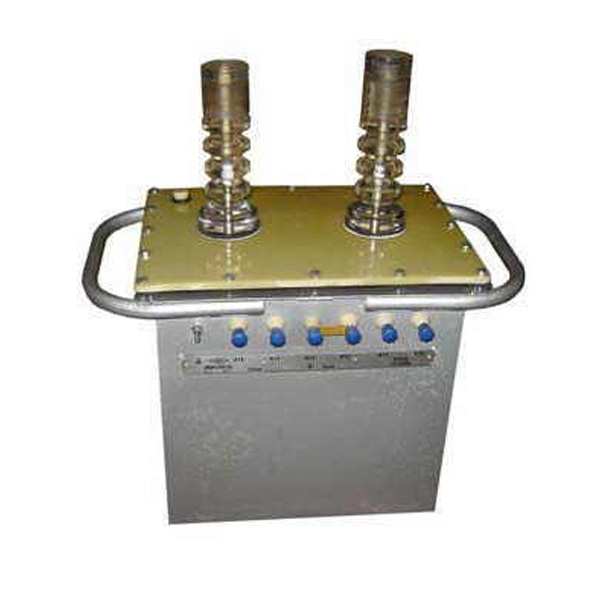

Производитель Россия Рекомендуемые варианты замены УИ-70М Назначение УИ-70:
Установка УИ-70 предназначена для профилактических испытаний изоляции электрооборудования постоянным или переменным током (изоляторов, кабелей 6-10 кВ).
Установка УИ-70 обладает большой мощностью и может использоваться для первичного прожига места повреждения в кабеле, для поддержания дуги в изоляторах ВЛ 6-10 кВ во время поиска повреждения.
Технические характеристики установки УИ-70:
Параметр Значение Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 220 / 50 Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения сети: - Наибольшее рабочее напряжение, максимальное значение, кВ
70 - Наибольший рабочий ток, среднее значение, мА
15 Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения сети: - Наибольшее рабочее напряжение, действующее значение, кВ
50 - Наибольший рабочий ток, действующее значение, мА
22 Параметры аппарата на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения (ПВ) 20% при продолжительности рабочего времени 10 мин. при номинальном значении напряжения сети: - Наибольшее рабочее переменное напряжение, действующее значение, кВ
50 - Наибольший рабочий ток, действующее значение, мА
40 Потребляемая мощность, ВА, не более 2500 Выдержка времени при срабатывании блока токовой защиты, при выходном токе более 40 мА при напряжении однополупериодного выпрямления 70 кВ, с 10 Пределы измерения тока утечки, мкA 102; 103; 104; 105 Киловольтметр имеет предел измерения по напряжению, кВ 100 Основная приведенная погрешность измерения тока и напряжения, %, не более 4 Масса, кг: - Блок управления
15 - Блок высокого напряжения
82 Габаритные размеры, мм: - Блок управления
410х300х250 - Блок высокого напряжения
320х550х600 Условия эксплуатации УИ-70:
Установка УИ-70 рассчитана для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10°С до +40°С, относительной влажности 80% при температуре +20°С, и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм рт.ст).
Комплект поставки УИ-70:
Наименование изделия Кол-во, шт Блок управления УИ-70 1 Блок высокого напряжения УИ-70 1 Соединительные проводники длиной L = 2 м 6 Заземляющий проводник длиной L = 2 м 1 Изолирующий колпак высоковольтного рабочего вывода 1 Изолирующий колпак высоковольтного нерабочего вывода 1 Паспорт 1 Руководство по эксплуатации 1 Схема соединений 1 -
