РТ-2048-10 - комплект для испытаний автоматических выключателей (до 10 кА)

Назначение и область применения:

Комплект РТ-2048-10 предназначен для проведения испытаний первичным током электромагнитных, тепловых и полупроводниковых расцепителей автоматических выключателей переменного тока в сетях электроснабжения до 1000 В.

Основные характеристики комплекта РТ-2048-10:

• максимальный испытательный ток в импульсном режиме для прогрузки максимальных (электромагнитных и полупроводниковых) расцепителей - 10000 А, при этом потребляемый из сети импульсный ток не более 250 А;
• максимальный испытательный ток в длительном режиме в течение 1,5 часа для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки - 1200 А;
• испытательный ток при длительности цикла не более 40 с (для прогрузки тепловых и полупроводниковых расцепителей в режиме перегрузки) - 6000 А;
• минимальный испытательный ток - 100 А;
• встроенное в РТ-2048 устройство позволяет производить пересчет амплитудного значения испытательного тока в эффективное (действующее) значение, регистрируемое цифровым индикатором. Для измерения времени отключения расцепителя в приборе встроен электронный секундомер, измеряющий время от 0,01 до 99,99 с;
• питание комплекта осуществляется напряжением 220 В либо 380 В, в зависимости от требуемой величины испытательного тока.

Комплект РТ-2048-10 обеспечивает два режима работы:

• Кратковременный (импульсный) с диапазоном установки длительности протекания тока через НТИ от 0,02 до 1,6 с;
• Длительный.

Основные технические характеристики комплекта РТ-2048-10:

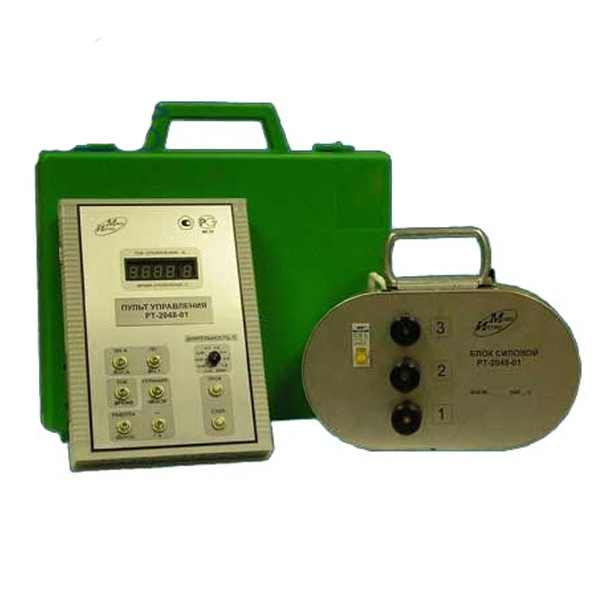

Стандартная комплектация комплекта РТ-2048-10:

• пульт управления РТ-2048, вмонтированный в дипломат;
• силовой блок НТИ-10;
• датчик тока;
• токопроводы сечением 240 мм² (2 шт);
• концы секундомерные (2 шт);
• руководство по эксплуатации;
• сертификат соответствия;
• аттестат Госстандарта России;
• методика периодической аттестации.
