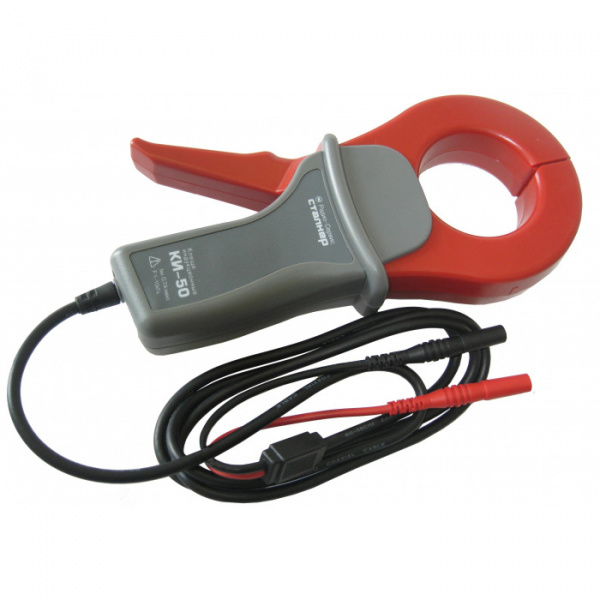

КИ-50 — клещи индукционные РАПМ.418114.003, для ГТ-75, ГТ-15

Назначение клещей КИ-50:

Клещи индукционные КИ-50 предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию без гальванической связи с ней.

Краткие технические характеристики клещей КИ-50:

• Диапазон рабочих частот клещей от 1 до 10 кГц;
• Максимальный входной ток – 0,7 А;
• Максимальный диаметр охватываемой цепи – 50 мм.

Указания по эксплуатации клещей КИ-50:

Клещи подключить к гнёздам «ВЫХОД» генератора ГТ-15, ГТ-75 или подобного. Обхватить клещами коммуникацию, обеспечить плотное смыкание губок клещей. Установить на генераторе требуемую рабочую частоту и выходную мощность, обеспечивающую входной ток клещей не превышающий максимально допустимый.

Для получения максимального тока в контуре исследуемого участка коммуникации обеспечить минимально возможное его сопротивление. Для этого можно использовать, например, локальные заземления по краям контура или закорачивание концов коммуникации.

Исследование коммуникации проводить в соответствии с руководством по эксплуатации на приёмник.

ВНИМАНИЕ! Запрещается подключать клещи к неизолированным высоковольтным коммуникациям. В летнее время для исключения перегрева клещей не оставляйте их на солнцепёке.

В клещах установлен самовосстанавливающийся предохранитель, который при превышении максимального входного тока отключает клещи от генератора. В этом случае необходимо выключить генератор не менее, чем на 5 минут. При новом включении, установить выходную мощность генератора меньшую, чем та, которая была установлена ранее.

Комплект поставки КИ-50

Совместимость с КИ-50

• Сталкер ГТ-75, генератор
• Сталкер ГТ-15, генератор
• Сталкер 75-14 (Li-Ion), комплекс трассопоисковый
• Сталкер 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
• Сталкер 75-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
• Сталкер 15-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
• Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
• Сталкер 80-14 (Li-Ion), комплекс трассопоисковый
• Сталкер 15-14 (Li-Ion), комплекс трассопоисковый
• Сталкер 75-14, комплекс трассопоисковый
• Сталкер 75-04, трассоискатель
• Сталкер 75-12, трассоискатель
• Сталкер 15-14, комплекс трассопоисковый
• Сталкер 75-02М, трассоискатель
• Сталкер 15-12, комплекс трассопоисковый
• Сталкер 75-24, комплекс трассопоисковый
• Сталкер 15-04, трассоискатель
• Сталкер 15-02М, трассоискатель
• Сталкер 15-24, комплекс трассопоисковый
• Сталкер 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
• Сталкер ГТ-80, генератор
• Сталкер 80-24, комплекс трассопоисковый
• Сталкер 80-14, комплекс трассопоисковый
• Сталкер 80-12, комплекс трассопоисковый
• Сталкер 80-14 (встроенный GPS/ГЛОНАСС модуль, Li-Ion), комплекс трассопоисковый
