| Ультразвуковой дефектоскоп УСД-50 IPS (стандартный комплект) |
- Описание
- Отзывы о товаре
- Задать вопрос
- Видео
- Файлы
- Все товары раздела
-

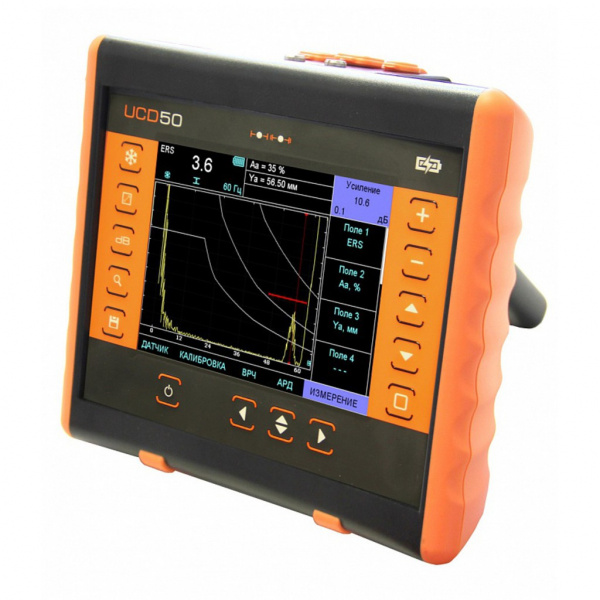

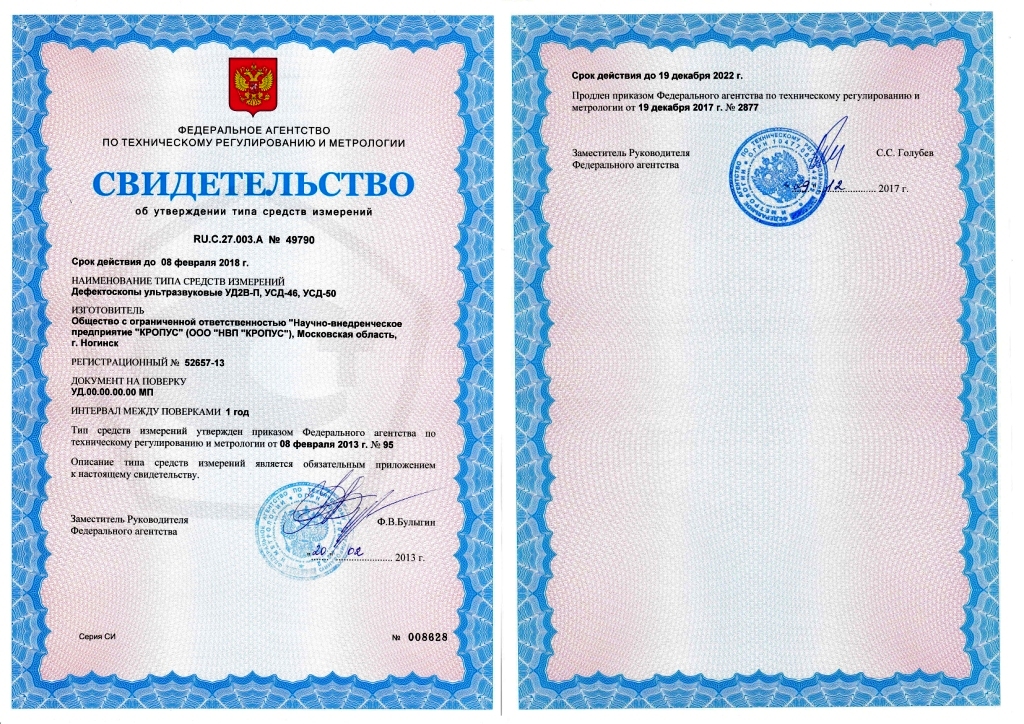

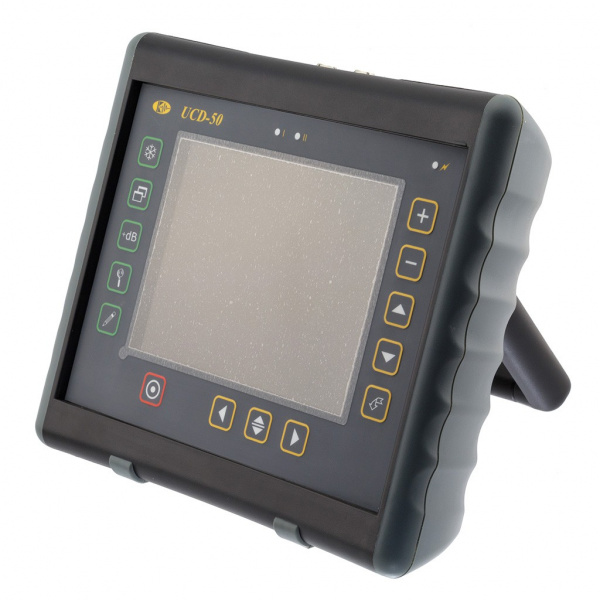

Производитель Россия Гарантия 36 месяцев Госреестр РФ 85073-22 до 01.04.2027 Межповерочный интервал 12 месяцев Варианты написания УСД 50 IPS УСД-50 IPS — ультразвуковой дефектоскоп нового поколения, специально разработанный в ударопрочном корпусе. Класс защиты — IP65. Прибор объединил в себе ультрасовременную электронную архитектуру с новейшим программно-аппаратным подходом к обработке сигналов.
Кроме традиционных функций, ультразвуковой дефектоскоп обладает входом для энкодера, который дает возможность подключать разные сканеры для создания B-сканов и TOFD-развертки контролируемых участков изделий. Благодаря уникальному морозостойкому экрану на цветной TFT-матрице 640 х 480 с хорошим быстродействием и широким углом обзора такая модель оптимальна для работ в полевых условиях при ярком свете, а также при отрицательной температуре.

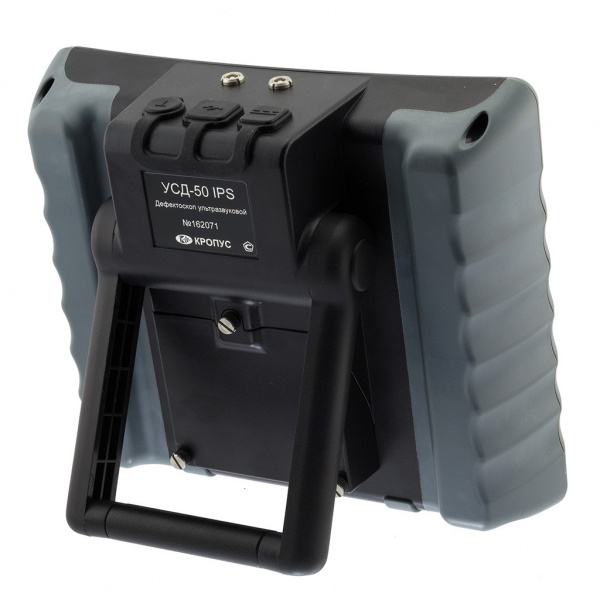

Ультразвуковой дефектоскоп УСД-50 IPS является мощным, легким и портативным (вес с аккумулятором составляет всего 2 кг) прибором. Он выполнен в ударопрочном защищенном корпусе из АБС-пластика и устанавливает новые стандарты для современного ручного оборудования неразрушающего контроля. Функциональные возможности устройства включают автоматическую калибровку преобразователя, а также функции ВРЧ, АРК, АРД с привязкой по чувствительности и Б-скан. Имеется режим огибающей, большая память результатов и скоростной обмен данными с ПК.
Особенности ультразвукового дефектоскопа УСД-50 IPS
- Вывод сигналов в виде А-, В- сканов и TOFD.
- Экран: цветная TFT-матрица размером 130 х 100 мм (разрешение 640 х 480 пикселей).
- Запись сигнала по датчику оборотов.
- Возможность работы с АРД-диаграммами.
- Две независимые зоны контроля с индивидуальным алгоритмом определения дефектов.
- Интерфейс: USB.
- Питание: литий-ионный аккумулятор или сетевой блок питания.
На одном заряде АКБ прибор может проработать до 10 часов.
Технические характеристики ультразвукового дефектоскопа УСД-50 IPS
Развертка мин.: 0 - 2 мкс (0-5,9 мм)
макс.: 0 - 2000 мкс (0 - 5950 мм, сталь)
с шагом 0.01, 0.1, 1, 10 и 100Задержка от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс Максимальная длина контролируемого материала (сталь) до 4500 мм (эхо-режим), 9000 мм (теневой режим) Диапазон скоростей 1000 - 15 000 м/с с шагом 1, 10 и 100 м/с Задержка в призме 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс Демпфирование 25 ом / 50 ом/ 1000 Ом Входной импенданс 50 ом / 600 ом Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса Демпфер зондирующего импульса регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс Согласование с ПЭП сторонних производителей 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГнЧастота повторений ЗИ от 20 до 2000Гц с шагом 10, 100 и 1000 Гц Усилитель широкополосный: 0.1-20 МГц (-6 дБ)
с возможностью выбора узкополосных фильтровДиапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2 или 6 дБ Дополнительная клавиша +dB программируемая Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателейРежимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояниеКривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте две дополнительные кривые АРК 0-12 дБ от базовой Функция АРД построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми Автоматическая калибровка задержки в призме по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей Автоматическая калибровка диапазона контроля при заданной толщине шва есть Автоматическая калибровка скорости УЗК есть Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan
Отображение сигналов на экране (визуализация)
А-скан, B-scan, TOFDОтсечка компенсированная, 0 - 90% высоты экрана Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектовАвтоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)Цифровая фильтрация сигнала есть Аналоговая фильтрация сигнала есть Использование сканеров Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа Использование TOFD Одноканальный TOFD с записью по датчику пути или по времени B-скан В-скан по датчику оборотов Оценка размеров дефектов в режиме классического дефектоскопа встроенные АРД диаграммы Сравнение с сохраненным эталонным сигналом Автоматическое во всем диапазоне усиления Поддержка стандарта контроля сварных швов AWS D1.1 только запись референсного сигнала Обработка изображения на экране после «заморозки» экрана Полнофункциональная обработка и анализ Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете Смена цветовых схем экрана под особенности зрения и условий освещенности есть Язык меню русский, английский Память 200 настроек с А-сигналом

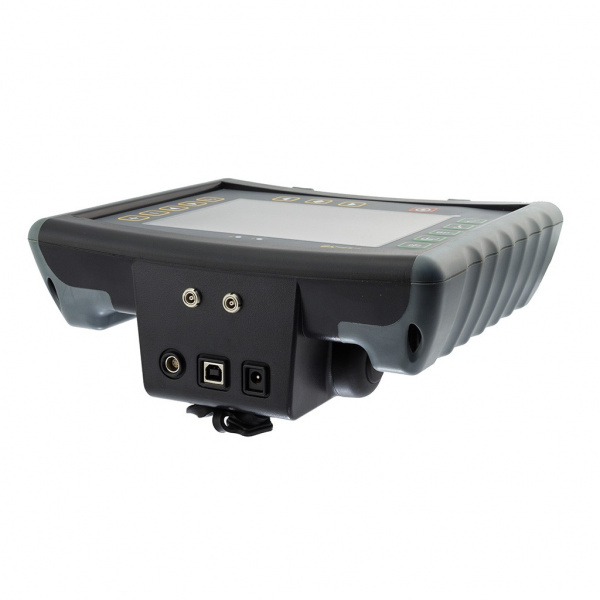

1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)Интерфейс USB Разъемы преобразователей 2 х Lemo00 Аккумулятор быстросъемный, Li-ion 10.8В, 5000 mА/ч Время работы не менее 10 часов работы от встроенного аккумулятора Внешнее питание блок питания 220В AC Напряжение питания 15В / 2,5А DC Диапазон рабочих температур от -30 C до +55 C Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм Масса 1,4 кг с аккумуляторами Комплект поставки ультразвукового дефектоскопа УСД-50 IPS

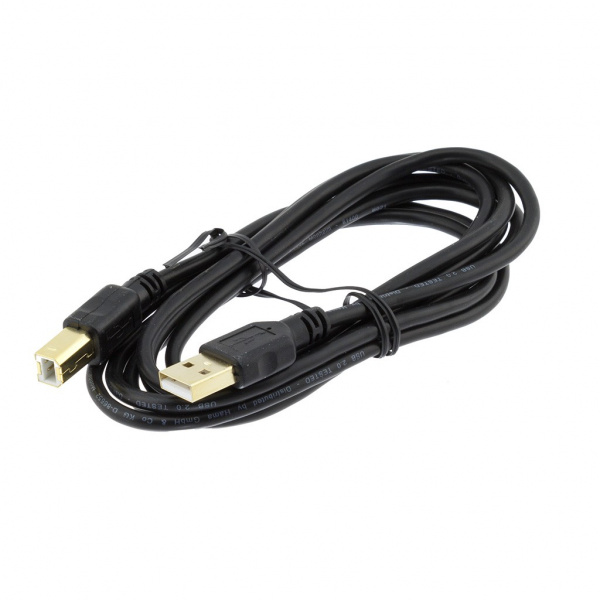

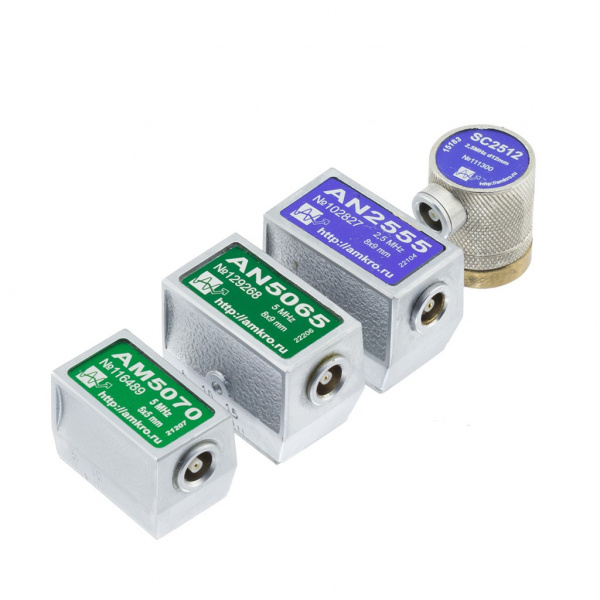

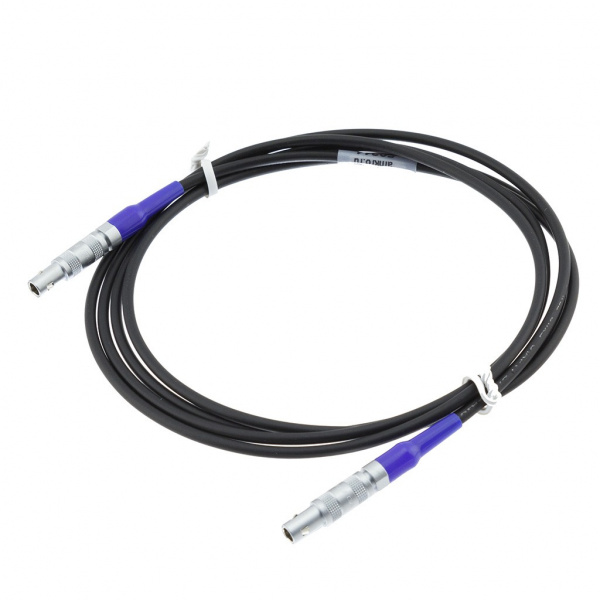

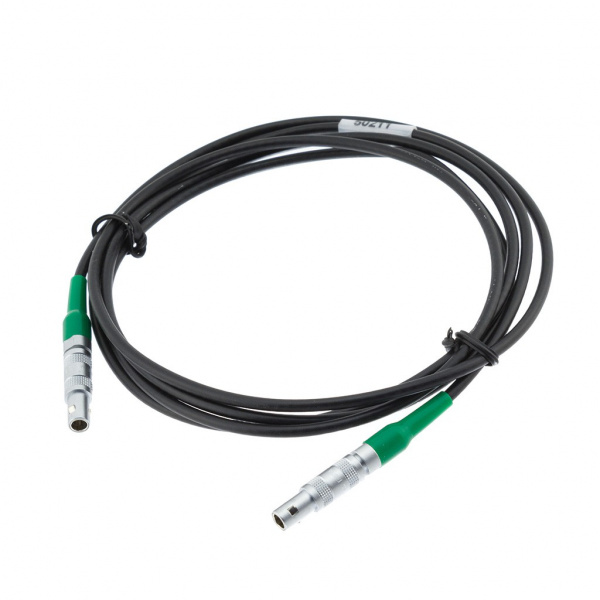

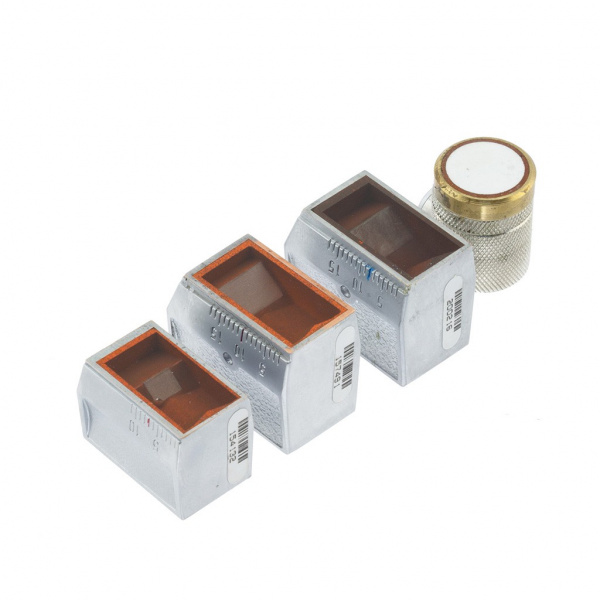

Наименование Кол-во электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором 1 блок питания сетевой 15В / 220В 1 защитный чехол с блендой и креплением на корпусе оператора 1 кабель Lemo00-Lemo00 1,5м 2 Преобразователь ультразвуковой П111-2,5-К12 1 Преобразователь ультразвуковой П111-5-К6 1 Преобразователь ультразвуковой П121-2,5-40 1 Преобразователь ультразвуковой П121-5-65 1 Кабель USB для связи с ПК 1 Программное обеспечение на CD-диске 1 Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) 1 Кейс для переноски 1 Внимание! Производитель оставляет за собой право изменить комплект поставки. -
