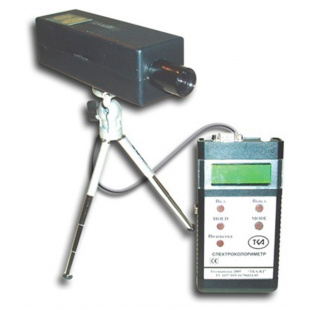

ТКА-ВД - спектроколориметр

Назначение прибора ТКА-ВД:

Предназначен для измерения относительного спектрального распределения j_{e, l}(l) источников оптического излучения и нахождения колометриических характеристик: координат цветности x, y, u, v, координат цвета X, Y, Z, коррелированной цветовой температуры Тц.

В зависимости от модификации прибор отображает яркость (ТКА-ВД/01) или освещённость (ТКА-ВД/02) измеренного источника оптического излучения. Оптическая схема прибора представляет собой полихроматор на основе дифракционной решетки с регистрацией разложенного излучения фотодиодной линейкой.

Принцип действия прибора основан на измерении спектра излучения протяженного источника оптического излучения в видимой области 380...750 нм (61 точка) с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства. Прибор отображает информацию двумя способами: вывод информации на встроенный ЖКИ; вывод информации на RS-232C порт. Данные передаются только с прибора на ПК. Для приема данных необходимо использовать программу "Спектроколориметр" под ОС MS Windows 95/98/Me/2000/XP.

Основные технические данные и характеристики прибора ТКА-ВД:

• Диапазоны измерения:
  • освещенности, лк: 10 - 50 000;
  • яркости, кд/м²: 10 - 20 000;
  • цветовой температуры, К: 1600 - 16 000;
  • оптическое разрешение: 6,3 нм;
  • обратная линейная дисперсия: 49 нм/мм;
• Предел допустимого значения основной относительной погрешности измерения:
  • освещенности, % (не более): ±10,0;
  • яркости, % (не более): ±10,0;
• Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, (не более): ±0,005;
• Для питания прибора используется аккумулятор 170 мАч 8,4 В (типоразмер "Крона").
• Габаритные размеры прибора, мм (не более) (без штатива):
  • измерительный блок: 160 х 85 х 30;
  • фотометрическая головка: 210 х 55 х 60;
• Масса прибора, кг (не более) (без штатива): 0,7.

Программное обеспечение "Спектроколориметр":

• Работа под ОС MS Windows 95/98/Me/2000/XP (только RS-232C);
• Автосканирование подключения прибора к ПК;
• Контроль ошибок получения данных;
• Экспорт данных в MS Excel и файлы TXT, BMP;
• Результаты измерений на диграммах x, y (МКО-31) и u, v (МКО-60).
