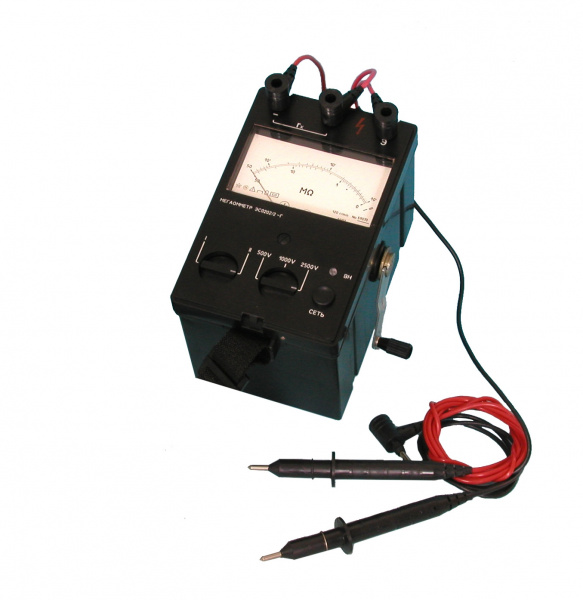

ЭС0202/2М-Г мегаомметр

Мегаомметр , прибор для измерения очень больших  электрических сопротивлений.

Мегаомметры ЭС0202/2М-Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств. Устройства могут использоваться в жестких погодных условиях (напр., в зимой при низких температурах).

 Мегаомметр производства РФ, с Российской поверкой. Мегаомметры ЭС0202/2М-Г соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” к изделиям класса защиты II; ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II .

Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/2М-Г, вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА, не должны превышать пределов основной относительной погрешности.

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

Пределы допускаемых значений основной относительной погрешности равны ± 15 % от измеряемого значения. Класс точности мегаомметров ЭС0202/2М-Г, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15.

Основные технические характеристики мегаомметра ЭС0202/2М-Г

• Тестовое напряжение, В: 500± 50, 1000± 100, 2500± 250
• Диапазон измерений сопротивления, МОм: 0-10000
• Время установления показаний мегаомметра не превышает 15 с.
• Режим работы мегаомметра прерывистый: измерение – 1 мин , пауза – 2 мин.
• Питание мегаомметров осуществляется от встроенного электромеханического генератора.
• Скорость вращения рукоятки генератора должна быть (120…144) оборотов в минуту.
• Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50 ° С и относительной влажности 90 % при температуре плюс 30 ° С.

Мегаомметр  ЭС0202/2М-Г заменяет снятые с производства приборы: М4101, М4100/1, М4100/2, М4100/3, М4100/4, М4100/5

Принцип работы мегаомметра ЭС0202/2М-Г

Прибор представляет собой мегаомметр индукторного типа, он имеет встроенный генератор позволяющий проводить измерения без использования дополнительного источника энергии. Это позволяет сделать мегаомметры ЭС0202/2М-Г недорогими, обеспечивающим работу в самых различных климатических условиях. Прибор выполнен в карболитовом корпусе. Если Вы хотите купить ЭС0202/2М-Г следует учесть, что комплект высоковольтных проводов в комплект поставки не входит и его следует купить дополнительно. При эксплуатации мегаометра ЭСО202/2М-Г следует соблюдать правила безопасности проведения измерений.

Перед тем как подсоединить провода к объекту измерения, необходимо убедиться в выполнении всех требований техники безопасности по подготовке рабочего места и, в частности:

• напряжение с установки должно быть снято со всех сторон и приняты меры против подачи напряжения на объект;
• при измерении изоляции линии (кабельной или воздушной) с двусторонним питанием должны быть приняты меры, исключающие подачу напряжения с противоположной стороны;
• установка должна быть разряжена от емкостного тока с соблюдением правил безопасности (защитные заземления и закоротки на время измерений снимаются).

• Во избежание поражения индуктированным напряжением запрещается измерение мегомметром ЭС0202/2М-Г; на воздушной двухцепной линии передачи напряжением выше 1 000 в, если одна цепь находится под напряжением, а также на одноцепной линии, если она хотя бы на небольшом расстоянии расположена параллельно с работающей линией напряжением выше 1000 в.
• Запрещены измерения мегомметром на воздушных линиях электропередачи во время грозы и при ее приближении.
• В установках с напряжением выше 1 000 в и в распределительных устройствах, на распределительных щитах и магистральных шинопроводах напряжением до 1000 в измерения мегомметром ЭС0202/2М-Г должны выполняться двумя лицами, допускаемыми к работе в соответствии с действующими Правилами техники безопасности.

Комплект поставки ЭС0202/2М-Г

1. Мегаометр ЭС0202/2М-Г 1шт
2. Шнур 2шт
3. Сумка 1шт
4. Проводник 1шт
5. Руководство по эксплуатации 1шт
