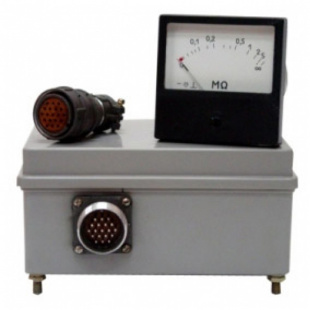

Прибор контроля изоляции щитовой Ф4106 (30, 50, 500 кОм)

Назначение прибора Ф4106:

Измерительный прибор контроля изоляции Ф4106 служит для измерения сопротивления изоляции при его снижении в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.

Область применения измерителя Ф4106 - передвижные и стационарные электроустановки с изолированной нейтралью.

Прибор Ф4106 предназначен для встраивания, и при эксплуатации доступ к разъему РУ и зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А типа ВПБ-6 или другого типа с аналогичными характеристиками.

Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ) устройств.

РУ имеет следующие установки сопротивления:

Ф4106 – 30, 50, 500 кОм

Диапазон измерения ПУ – 0,02 - 5 МОм.

Класс точности ПУ – 2,5.

Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.

Условия эксплуатации - от минус 60 °С до плюс 60 °С.

Исполнение прибора Ф4106 - пылезащищенное, брызгозащищенное, виброустойчивое.

Габаритные размеры, мм :

• РУ – 175х98х143
• ПУ - 80х80х100.

Масса, кг, не более:

• РУ – 1,3
• ПУ – 0,2.

Время установления рабочего режима - не более 15 минут.

Режим работы - непрерывный. Продолжительность непрерывной работы не ограничена.
