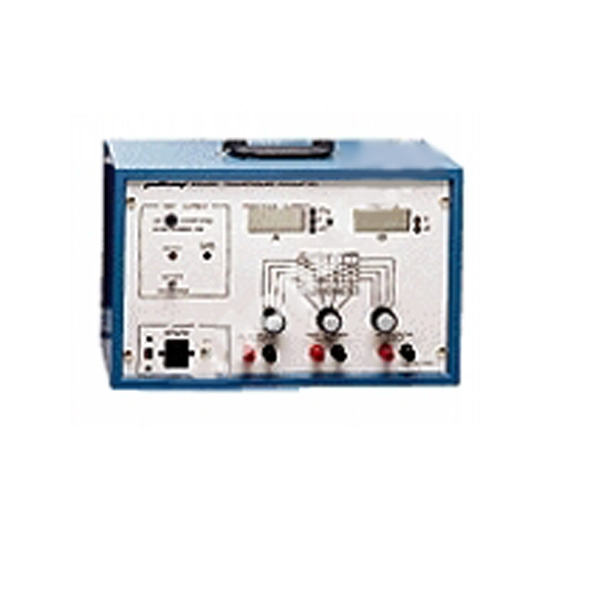

830280 - специализированный омметр (микроомметр) для измерения сопротивления обмоток трансформатора

Назначение прибора 830280:

Этот легкий портативный прибор надежно и точно измеряет сопротивление обмотки постоянного тока всех типов трансформаторов и вращающихся механизмов. Встроенная схема безопасно разряжает образец по окончании теста, если нагрузка случайно отключилась или прервалось питание линии.

Трансформаторный омметр крайне полезен при тестировании работающих переключателей выходных обмоток под нагрузкой. Этим прибором можно проверять переходную работу переключателей выходных обмоток под нагрузкой и измерять сопротивление контактов каждого переключения.

Трансформаторный омметр представляет собой переносной измерительный прибор, работающий от сети, специально спроектированный для надежного и точного измерения сопротивления обмотки постоянного тока всех типов трансформаторов.

Кроме того, прибор может тестировать вращающиеся обмотки и производить измерение сопротивления слабого тока на контактах, в местах соединения и в контрольных цепях.

Комбинация таких характеристик, как двойное измерение, тестирование переключателей выходных обмоток под нагрузкой и система безопасного отключения, делают этот прибор уникальным.

Двойная система входов по напряжению измеряет сопротивление первичных и вторичных обмоток одно- или трехфазных трансформаторов одновременно. Возможность двойного считывания показаний ускоряет процесс измерения при тестировании обмоток, соединенных в треугольник на трехфазных трансформаторах.

Поскольку при подаче испытательного тока в сети возникает циркулирующий ток, при таком способе измерения этот ток противопоставляется тому же самому току на вторичной обмотке. Это ослабляет циркулирующий ток, и время считывания улучшается в десять раз.

Трансформаторный омметр крайне полезен при тестировании работающих переключателей выходных обмоток под нагрузкой. Этим прибором можно проверять переходную работу переключателей выходных обмоток под нагрузкой и измерять сопротивление контактов каждого переключения.

Система безопасного отключения необходима для защиты пользователей: в случае непреднамеренного разъединения диагностического вывода или отключения питания вся энергия, накопившаяся в тестере, разрядится безопасным образом.

Применение прибора 830280:

Трансформаторный омметр может использоваться:

• Для подтверждения результатов заводских испытаний
• В рамках стандартных программ технического обслуживания
• для помощи в обнаружении повреждений в трансформаторах, например, неплотные соединения, слабые контакты.
• Для тестирования перекидных контактов на переключателях выходных обмоток под нагрузкой.

Наиболее подходящей областью для использования этого изделия являются стандартные программы технического обслуживания, которые включают измерение сопротивления обмотки трансформаторов. Как только будет установлена контрольная точка измерения, последующие результаты тестирования можно будет сравнивать с ней для определения изменений в работе трансформаторов, измерительных трансформаторов, соответствующих цепей управления, стабилизаторов напряжения, двигателей, генераторов, контактных выключателей и всех типов соединений (болтовых, спаянных, витых и т.д.).

Схема сравнения измерений одной обмотки и двух обмоток

Переключатели выходных обмоток имеют механическую природу и поэтому являются самой уязвимой частью трансформатора. Переключатели выходных обмоток ломаются чаще других деталей и, следовательно, требуют частых проверок для обеспечения их правильной и надежной работы.

Трансформаторный омметр можно использовать для проверки контактной группы переключателей выходных обмоток под нагрузкой с замыканием до размыкания и измерения сопротивления контактов для каждой позиции переключателя.

Преимущества и особенности прибора 830280:

• Прямое цифровое считывание экономит время, не требуется корректировки.
• Встроенная разрядная цепь безопасно разряжает прибор по завершении теста либо в случае случайного отсоединения тестового зажима, либо при отключении питания.
• Электромеханический индикатор безопасности показывает состояние прибора (заряжен/разряжен), даже в случае отключения электропитания.
• Два независимых канала измерения позволяют тестировать одновременно первичные и вторичные обмотки или две фазы тока сразу.
• Чувствительная система обнаружения скачков напряжения контролирует работу контактов переключателей выходных обмоток под нагрузкой и правильную последовательность замыкания до размыкания. В случае обрыва цепи, инструмент немедленно отключается.
• Высокая точность, четырехполюсный мост: не требуется компенсации влияния соединительных проводов.
• Система подачи и регулирования подачи тока с электронным управлением быстро блокирует трансформаторы высокой индуктивности, что позволяет быстро производить необходимые измерения. Результаты измерения выводятся на экран только после стабилизации тестового тока.
• Широкий измерительный диапазон сопротивления позволяет производить испытания на нагрев многих типов трансформаторов.
• Небольшой вес и портативное исполнение трансформаторного омметра делают его идеальным инструментом для использования в цеховых условиях или на трансформаторных подстанциях.
• Система защиты от перегрева автоматически отключает ток, чтобы предотвратить повреждение прибора.
• Прибор и комплектующие поставляются в транспортировочном контейнере, проложенном пенопластом.

Технические характеристики прибора 830280:

Принцип измерения
Электронная цепь Томпсона

Выход
Диапазоны тока: 5 мA, 50 мA, 500 мA, 5 A (постоянный ток)
Напряжение разомкнутой цепи: 30 В постоянного тока
Допустимые значения: Постоянные во всех диапазонах

Входы для измерения сопротивления
Два изолированных высокоимпендансных входа, каждый с отдельной системой регулировки диапазона и защитой от разрядного напряжения перекрытия, вызванного индуктивным броском обратного напряжения.
