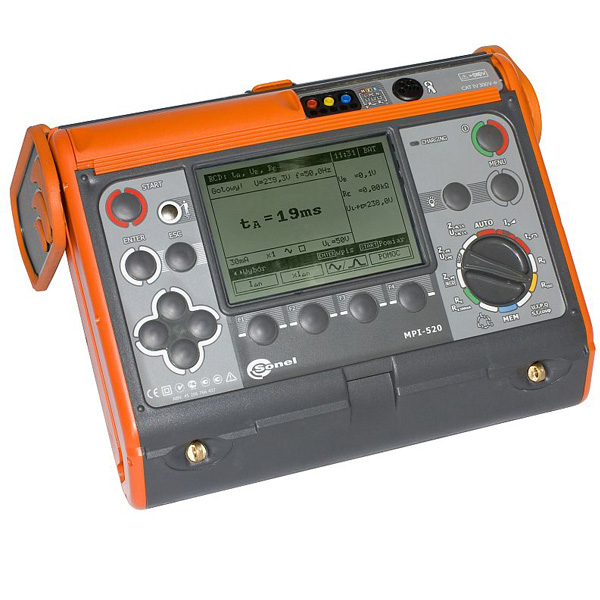

MPI-520 - измеритель параметров электробезопасности электроустановок

Назначение и область применения измерителя MPI-520:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-520:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

• Действующего значения фазного и междуфазного напряжения переменного тока;
• Частоты переменного тока
• Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
• Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
• Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
• Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
• Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
• Силы тока отключения УЗО для дифференциального постоянного тока;
• Времени отключения сети при срабатывании УЗО;
• Сопротивления защитного заземления;
• Напряжения прикосновения относительно номинального дифференциального тока;
• Напряжения переменного тока помех;
• Сопротивления заземляющего устройства по 3-х полюсному методу;
• Сопротивления защитных проводников;
• Электрического сопротивления малым током;
• Сопротивления электроизоляции.

• Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
• Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

• Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

• Последовательности чередования фаз и перекоса фаз по напряжению.

Для регистрации:

• Переменного тока и напряжения;
• Частоты;
• Мощности: полной, активной и реактивной, а также коэффициента мощности.

Для запоминания и передачи в компьютер:

• Данных измерений и вычислений.

Технические характеристики измерителя MPI-520:

• Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
• Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
• Обнаружение опасного напряжения перед началом измерения;
• Разряд емкости измеряемого объекта;
• Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
• Измерение напряжения на разъемах +R_ISO, -R_ISO в диапазоне: 0..440 В;
• Измерительный ток < 2 мА.

Последовательность фаз

• Указания последовательности фаз: прямая, обратная;
• Диапазон напряжений сети U_L-L: 95…500 В (45…65 Гц);
• Отображение величины межфазных напряжений.

Дополнительные технические характеристики измерителя MPI-520:

Комплект поставки MPI-520:

Дополнительная комплектация MPI-520:
