39 615 руб./шт цена с учетом НДС (20%)
поверка 6 720 руб. | ||
| ||
| ||
| Мультиметр-калибратор АКИП-2202А |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель АКИП Гарантия 12 месяцев Госреестр РФ 93700-24 до 02.11.2029 Описание мультиметра-калибратора АКИП-2202А:

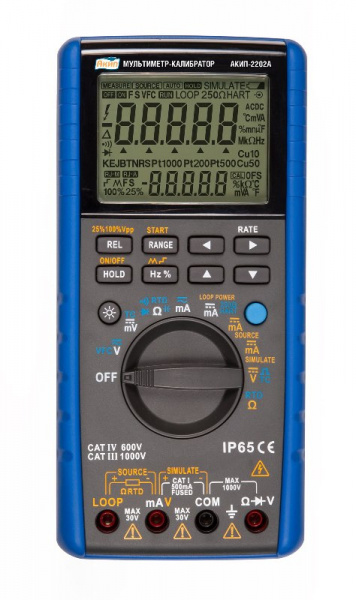

Мультиметр-калибратор АКИП-2202А объединяет в себе два наиболее часто используемых любым техническим специалистом прибора – это комбинация цифрового мультиметра и универсального калибратора петли тока в одном портативном корпусе. В отличие от предыдущих модификаций серии базовая погрешность ±0,05%, мультиметр оснащен функцией измерения VCF, добавлена поддержка термосопротивления PT1000, модель получила доп. предел воспроизведения сопротивления до 4 кОм (ранее 400 Ом), а также увеличенное разрешение индикации ЖКИ (55.000).
Функция VFC (Volt-Frequency Converter - преобразователь Напряжение-Частота) предназначена для работы в цепях, где присутствует изменение/ регулировка частоты или частота синтезируется или модулируется с использованием ШИМ (Широтно-Импульсной Модуляции). По своей сути это фильтр, который отсеивает верхние частоты и пропускает на измерение основную гармонику (Low pass filtering). В реальных условиях разница между двумя измерениями (без VFC / с VFC) существенная и по сути, просто измерение переменного напряжения не может считаться достоверным. В цепях (ИУ), где могут присутствовать гармоники высших порядков, необходимо производить измерения в 2-х режимах – функции обычного вольтметра ACV и в положении переключателя «VFC» для проверки достоверности показаний.
Применение АКИП-2202А исключает необходимость иметь под рукой при диагностике и эксплуатационном контроле набор других тестеров и специализированных приборов для отладки.
Калибратор АКИП-2202А поддерживает функцию калибровки петли/LOOP при использовании внешнего источника постоянного тока 12-48 В. Встроенный резистор 250 Ом позволяет осуществлять калибровку HART устройств (использовать как калибратор токовой петли). Данный режим востребован при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.
Диагностика датчиков облегчена генерированием сигнала с автоматическим линейно-пилообразным и дискретно нарастающим изменением уровня. Быстрая проверка линейности параметров возможна с помощью встроенной функции нарастания в диапазоне 25%…100% с шагом 25% (по току).
Особенности мультиметра-калибратора АКИП-2202А:
- комбинированный промышленный калибратор «2 в 1»: мультиметр и калибратор петли (имитатор процессов и сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
- базовая погрешность: ±0,05% (DCV);
- измерительные функции («Мультиметр»): постоянное и переменное напряжение до 1000 В (DCV/ ACV/ VFC), постоянный и переменный ток до 500 мА (DCA/ ACA), сопротивление до 50 МОм, частота до 10 кГц, коэффициент заполнения, ёмкость, прозвонка, тест диодов, максимальная температура до 1820°C (термопара/ термосопротивление RTD), автокомпенсация холодной стороны термопары;
- функция VCF для корректных измерений ШИМ-сигналов (НЧ-фильтрация 20…200 Гц);
- режим относительных измерений (Rel/∆);
- выходные функции («Источник»): постоянное напряжение до 10 В (DCV), постоянный ток до 30 мА (DCA), сопротивление до 4 кОм, частота до 10 кГц (набор прямоугольных импульсов), термопара (Cu50)/ термосопротивление (Pt100/ Pt1000), калибратор петли тока с внешним источником 12-48 В (XMT), встроенный резистор 250 Ом (HART), автокомпенсация холодной стороны термопары;
- ЖК-экран (две шкалы), максимальная индикация «55.000»/ 6 знаков, до 20 измерений в секунду;
- подсветка дисплея, индикация перегрузки (OL);
- универсальное питание (батареи 3 штуки 1,5 В/ АА), индикатор заряда батарей;
- функция автоматического отключения питания;
- безопасность: до 600 В/ категория IV, до 1000 В/ категория III;
- пыле-влагозащищенное исполнение (IP65);

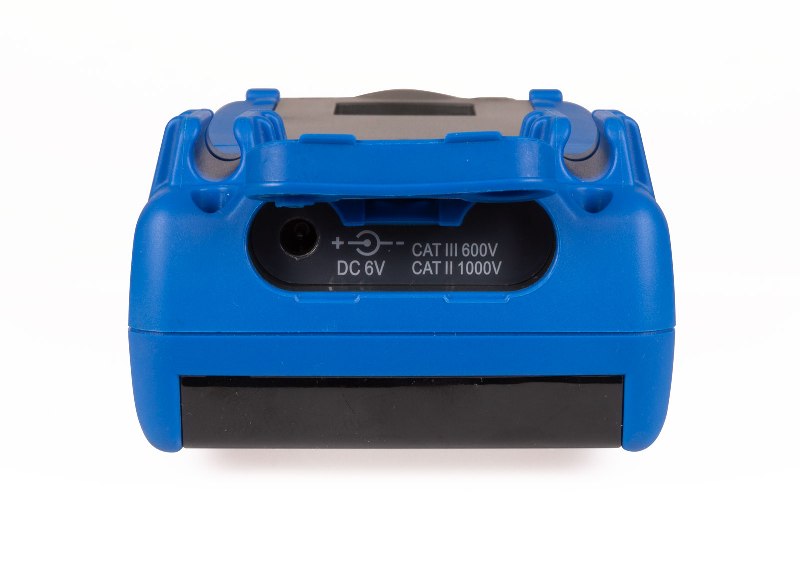

- опция: сетевой адаптер питания (~220 В/ 5 В постоянное 1 А).
Технические характеристики мультиметра-калибратора АКИП-2202А:
Предел Диапазон измерений Разрешение Погрешность Примечание ФУНКЦИЯ «ИЗМЕРЕНИЕ» (МУЛЬТИМЕТР)
Постоянное напряжение, DCV 50 мВ -55,000 мВ…55,000 мВ 0,001 мВ 0,1 %+10 емр* Входной импеданс 100 МОм 500 мВ -550,00 мВ…550,00 мВ 0,01 мВ 0,05 %+5 емр 5 В -5,5000 В…5,5000 В 0,1 мВ 0,05 %+5 емр Входной импеданс 10 МОм 50 В -55,000 В…55,000 В 1 мВ 500 В -550,00 В…550,00 В 10 мВ 0,1 %+5 емр 1000 В -1000,0 В…1000,0 В 0,1 В 0,1 %+5 емр Переменное напряжение1, ACV (20-1000 Гц) 5 В 0…5,5000 В 0,1 мВ 0,5 %+4 емр (< 400 Гц) Входной импеданс
10 МОм<100 пФ
20 Гц…1 кГц
10-110% диапазон5 % + 4 емр (> 400 Гц) 50 В 0…55,000 В 1 мВ 0,5 %+4 емр 500 В 0…550,00 В 0,01 В 1000 В 0…760 В 0,1 В VCF - Переменное напряжение, ACV 500 В 0…550,00 В 0,01 В 4 % + 60 емр (20-200 Гц) Сопротивление, R 500 Ом 0…550,00 Ом 0,01 Ом 0,05%+10 емр Тестовый ток <0,8 мА
Uхх < 2, 5 В5 кОм 0…5,5000 кОм 0,1 Ом 0,05%+5 емр 50 кОм 0…55,000 кОм 0,001 кОм 500 кОм 0…550,00 кОм 0,01 кОм 5 МОм 0…5,5000 МОм 0,1 кОм 0,2%+5 емр 50 МОм 0…55,000 МОм 1 кОм 1%+10 емр Постоянный ток, DCA 50 мА -55,000 мА …55,000 мА 0,001 мА 0,1%+5 емр Uпад.< 1,8 мВ/мА
Время отклика ≤ 1 c500 мА -500,00 мА…500,00 мА 0,01 мА Переменный ток, ACA (20-1000 Гц) 50 мА 0…55,000 мА 0,001 мА 0,15%+20 емр Uпад.< 1,8 мВ/мА
Время отклика ≤ 3 c500 мА 0…500,00 мА 0,01 мА 0,15%+10 емр Предел Диапазон измерений Разрешение Погрешность Частота, F2 (от 0,7 Вскз) 10 Гц 0...9,9999 Гц 0,0001 Гц 0,02%+4 емр 100 Гц 0...99,999 Гц 0,001 Гц 1 кГц 0...999,99 кГц 0,01 Гц 10 кГц 0…5,0000 кГц 0,00001 кГц Коэффициент заполнения Duty% 1%...99% 0,1% 1% Тест диодов 2 В - 0,0001 В 0,5 % +10 емр Прозвонка (On/ Off) 500 Ом - 0,1 Ом ≤ 100 Ом Измерение температуры с помощью термопар, Tc R -40...1760 °C 1 °C 0,1%+3 емр (≤100 °C)
0,1%+2 емр (>100 °C)S -200...1760 °C B 400...1800 °C 0,1%+3 емр (≤800 °C)
0,1%+2 емр (>800 °C)K -200...1350,0 °C 0,1 °C 0,1%+20 емр (≤-100 °C)
0,1%+10 емр (>-100 °C)E -200...700,0 °C J -200...950,0 °C T -200 ...400,0 °C N -200...1300,0 °C Измерение температуры с помощью термосопротивления, RTD PT1000 -200…630 °C 1 °C 0,1%+10 емр PT100 -200...850 °C Cu50 -50...150 °C Ёмкость, C 10 нФ 0…11,00 нФ 0,01 нФ 5%+50 емр 100 нФ 0...110,0 нФ 0,1 нФ 5%+5 емр 1000 нФ 0…1100 нФ 1 нФ 10 мкФ 0…11,00 мкФ 0,01 мкФ 100 мкФ 0...110,0 мкФ 0,1 мкФ 1000 мкФ 0…1100 мкФ 1 мкФ 5%+50 емр * - единица младшего разряда ФУНКЦИЯ «ВОСПРОИЗВЕДЕНИЕ» (КАЛИБРАТОР)
Предел Диапазон Разрешение Погрешность Примечание Постоянное напряжение, DCV 100 мВ -10,00 мВ…110,00 мВ 10 мкВ 0,05%+3 емр Выходной Imax 0,5 мА 1000 мВ -0,1000 мВ…1,1000 мВ 100 мкВ 0,05%+3 емр Выходной Imax 2 мА 10 В -1,000 В…11,000 В 1 мВ 0,05%+2 емр Выходной Imax 5 мА Постоянный ток, DCA 30 мА 0 мА …33,000 мА 1 мкА 0,05%+3 емр 20 мА, максимум 1 кОм
30 мА, максимум 600 ОмКалибратор токовой петли а с внешним источником SIMULATE 30 мА 0,000 мА …-33,000 мА 1 мкА 0,05%+3 емр 20 мА, максимум 1 кОм
30 мА, максимум 600 ОмПитание петли тока, LOOP 24 В постоянное (максимум Iвых 35 мА) не применяется 10% Выходной Imax 35 мА Частота* (1,00...11 Вп-п) 100 Гц 1,0…110,0 Гц 0,1 Гц 0,05%+2 емр Прямоугольная форма, скважность 50% 1 кГц 0,1…1,100 кГц 1 Гц 5 кГц 1,0…6,00 кГц 10 Гц 10 кГц 6,0…11,0 кГц 100 Гц Имитация сопротивления, OHM 400 Ом 0 Ом…400,0 Ом 0,1 Ом 0,05%+2 емр диапазон тестового тока ±0,1...5 мА3 4 кОм 0 Ом…4,000 кОм 1 Ом Имитация статической характеристики термопары, Тс R -40...1760 °C 1 °C 1,2 °C ….1,5 °C Погрешность измерений не включает погрешность компенсации холодной стороны термопары S -200...1760 °C B 400...1800 °C 1,1 °C ….1,5 °C K -200...1370,0 °C 0,1 °C 0,5 °C…0,9 °C E -200...1000,0 °C 0,4 °C…0,6 °C J -200...1200,0 °C 0,5 °C…0,7 °C T -200 ...400,0 °C 0,6 °C N -200...1300,0 °C 0,7 °C…1,0 °C Имитация статической характеристики термосопротивления, RTD PT1000 -200…630 °C 0,1 °C 0,2 °C…0,7 °C Тестовый ток ± 1 мА
Uвых 2 ВPT100 -200...850 °C 0,3 °C…0,8 °C Cu50 -50...150 °C 0,6 °C Примечание:
1 - измерение TRMS – сигнал произвольной формы;
2 - при измерении частоты <3 Гц – показания на дисплее обнуляются;
3 - при токе 0,1...0,5 мА к эмулируемому значению сопротивления добавляется дополнительная погрешность (0,1 Ом);
* выдается набор прямоугольных импульсов заданной частоты и амплитуды в диапазоне допустимых настроек.Параметр
Значение
Общие характеристики Питание 4,5 В (3 штуки х 1,5 В, тип АА/ LR6) или сетевой адаптер питания Условия эксплуатации 0... 50 °C (≤85%) Условия хранения -25... +60 °C (≤90%) Время прогрева 10 минут Исполнение МЭК 61010-1; максимальное напряжение вход – до 1000 Впик; выход – до 30 В максимум (постоянное), класс IP65 Дисплей ЖКИ, 65 х 48 мм (2-х строчный) Скорость измерений 20 измерений в секунду («Быстро»/F), 5 измерений в секунду («Медленно»/S) Подсветка Есть (10 с – заводская уставка), регулируется, предусмотрена возможность блокировки (APOff) Автовыключение 10 минут (APO – заводская уставка), регулируется, предусмотрена возможность блокировки Ресурс батарей 100 часов (для всех измерений), режим Источник - 50 часов, режим эмуляции токовой петли (Source) - 2,5 часа Габаритны размеры 206 х 97 х 60 мм Масса 500 г Комплект поставки АКИП-2202А

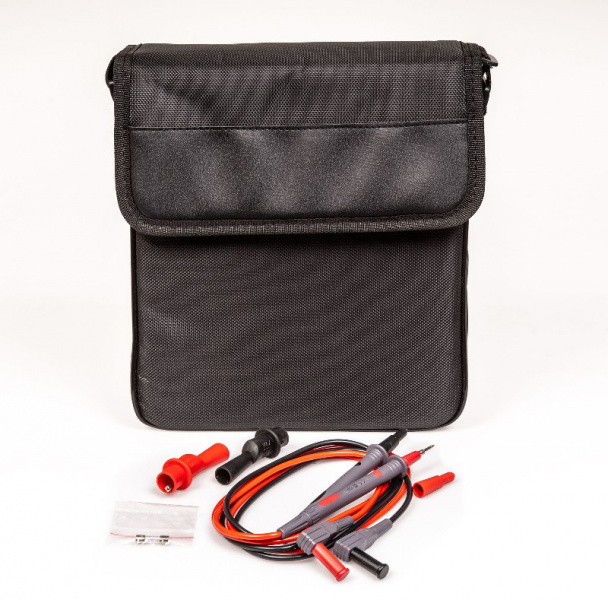

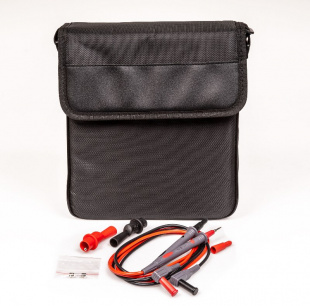

№ Наименование Количество 1 Мультиметр-калибратор АКИП-2202А 1 2 Измерительный провод со съемным наконечником 2 3 Зажим типа крокодил 2 4 Предохранитель 2 5 Сумка-чехол 1 6 Элемент питания АА 4 7 Руководство по эксплуатации 1 Дополнительная комплектация АКИП-2202А
№ Наименование 1 Сетевой адаптер P070003-00 ~220В/ 6В постоянное (1 А/ 5 Вт) -
