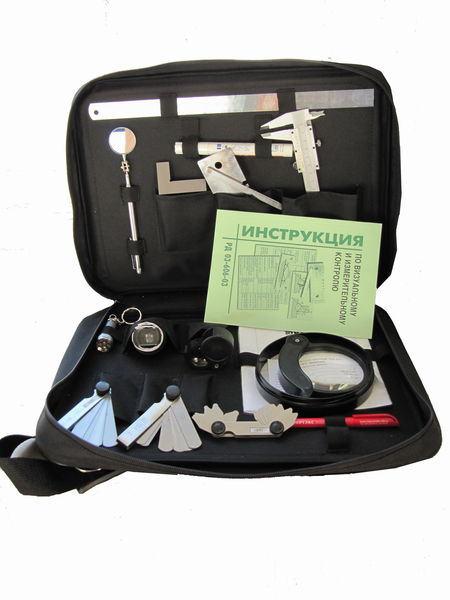

ВИК-1 — комплект визуального и измерительного контроля

Комплект инструментов  визуально-измерительного контроля ВИК предназначен для определения формы и измерения линейных и угловых размерных величин отдельных деталей и всего изделия в целом, а также зазоров, кромок и сварных соединений.  Комплект ВИК способен установить размеры поверхностных дефектов и осуществить визуальный контроль качества материала и наплавок на всех стадиях эксплуатации изделий из металла и сварных соединений: при входном контроле, подготовке к технологическим операциям и при оценке их состояния в процессе работы. Диагностирование производится по нормативно-техническим документам в соответствии с конструкторскими чертежами.

Комплект ВИК-1 незаменим для выявления и исправления различных дефектов, возникающих в процессе обработки и таких операций, как сварка, пайка и т.д. Применяется данный набор при изготовлении и производстве, установке, ремонте и обслуживании  оборудования, трубопроводов, газоходов и других металлических конструкций. Инструменты ВИК осуществляют комплексный контроль визуальным и измерительным методами:
•    основного металла изделия, детали, заготовки, полуфабриката;
•    изготовления деталей и сборочных единиц;
•    соединений сборочных единиц;
•    сварных соединений и наплавок;
•    подготовки деталей к сварке;
•    исправления дефектов в сварных соединениях и основном металле.

код ТНВЭД для комплекта ВИК 8203200000.

Проверка при визуальном контроле материала и сварных соединений:

•    на механические повреждения;
•    на наличие изменений формы элементов конструкций: деформация, коробление, провисание и другие отклонения от первоначального расположения;
•    на наличие трещин и других поверхностных дефектов, образовавшихся и развившихся в процессе эксплуатации;
•    на отсутствие коррозии и механического износа поверхностей.

Определяемые параметры при измерительном контроле:

•    размеры механических повреждений;
•    размеры деформированных участков: длина, ширина и глубина вмятин, выпучин, отдулин;
•    овальность цилиндрических элементов, в том числе гибов труб;
•    прямолинейность (прогиб) образующей конструкции;
•    фактическая толщина стенки материала (при проведении прямых измерений);
•    глубина проникновения коррозии.

Комплект инструментов ВИК-Эксперт отличается от базового комплекта ВИК наличием нескольких видов шаблонов сварщика для более точного финального контроля места сварки. Набор инструментов ВИК-Сварщик имеет в своем составе не только стандартные шаблоны сварщика УШС, но и более точные и многофункциональные измерители WG2+ и WG1. Комплект ВИК-Энергетик предназначен для контроля сварки на энергетических предприятиях и содержит в себе не только инструменты, но и контрольно-измерительные приборы, необходимые для измерительного контроля, такие как дальномер, высотомер и мультиметр.
