Производитель Прочие Гарантия 18 месяцев Варианты написания HDS1022MN Назначение осциллографа-мультиметра HDS-1022M-N:
Аналог HDS-1022M. Изменена панель управления для более удобной работы с прибором, внешнее USB устройство хранения данных, поддержка альтернативного триггера, телевизионный триггер, оптимизированная триггерная чувствительность, высокая точность.

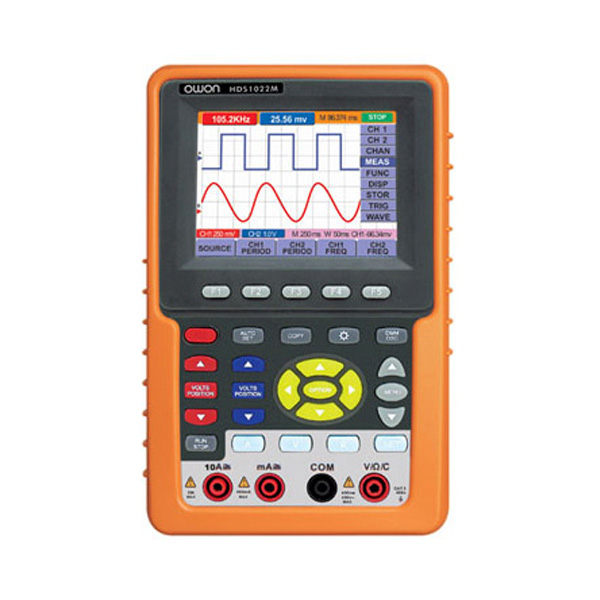

Осциллограф-мультиметр HDS-1022M-N представляет собой портативный 2-х канальный цифровой запоминающий осциллограф реального времени с полосой пропускания 20 МГц. Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 100 МГц и объемом памяти 6 кБ на канал.
Краткие характеристики и возможности осциллографа-мультиметра HDS-1022M-N:
- Для вывода на экран осциллограмм сигналов используется интерполяция sin х/х (позволяет значительно улучшить качество отображения сигналов с шириной спектра, близкой к граничной частоте полосы пропускания).
- Режимы курсорных измерений амплитудных и временных параметров, автоматических измерений частоты и амплитуды.
- Математическая обработка формы сигналов: 5 функций (К1-К2, К2-К1, К1+К2, К1хК2, К1/К2).
- В режиме «мультиметр» позволяет производить измерения: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, емкости, выполнять звуковую» прозвонку цепи и тест диодов.
- Цветной дисплей (4096 цветов); разрешение 320x240 точек; 8x12 клеток, диагональ 10 см.
- Для передачи данных и результатов измерения на компьютер встроен интерфейс USB, в комплекте программное обеспечение.
- Наличие аккумуляторной Li батареи обеспечивает автономную работу прибора в течение ~ 4 ч, в комплекте адаптер-зарядное устройство.
- Память: 4 осциллограммы (запись и вызов).
Технические характеристики осциллографа-мультиметра HDS-1022M-N:
Модель HDS-1022M-N HDS-2062M Параметры каналов вертикального отклонения Число каналов 2 2 Коэффициент отклонения по вертикали 5 мВ/дел. до 5 В/дел. — регулируются шагами в последовательности: 1-2-5 Пределы допускаемой относительной погрешности коэффициента отклонения ± 5% Полоса пропускания 20 МГц 60 МГц Время нарастания переходной характеристики 17,5 нс 6 нс Входное сопротивление каналов вертикального отклонения (1 ± 0,02) МОм Входная ёмкость каналов вертикального отклонения не более 35 пФ не более 25 пФ Параметры системы отклонения по горизонтали Частота дискретизации входного сигнала по каждому каналу 10 Гц…100 МГц 10 Гц…250 МГц Коэффициент развертки 5 нc/дел .... 5 с/дел в последовательности 1-2,5-5 5 нc/дел ... 5 с/дел в последовательности 1-2-5 Пределы допускаемой относительной погрешности коэффициента развертки ± 0,01% Синхронизация Режимы запуска автоколебательный AUTO, ждущий NORM, режим однократного запуска SINGLE Полярность запуска положительная, отрицательная Минимальный уровень синхронизации открытый вход закрытый вход 1 деление
1 деление при частоте сигнала более 50 ГцДиапазон уровня синхронизации ±6 делений Погрешность установки уровня синхронизации ±0,3 деления (время нарастания сигнала 20 нс и более) Комплект поставки HDS-1022M-N:
№ Наименование Количество 1. Осциллограф-мультиметр HDS-1022M-N 1 2. Адаптер сетевой (з/устройство + кабель) 1 3. Модуль для измерения малых токов (шунт) 1 4. Модуль-адаптер для измерения емкостей 1 5. К-т измерительных проводов 1 6. Отвертка для пробников и цвет, зажимы (кольца) 1 7. Пробник 1х/ 10х (1:1/10:1) 2 8. Кабель USB для подключения к ПК 1 9. ПО для связи с ПК 1 10. Руководство по эксплуатации (РЭ) 1 11. Металлический кейс (для транспортировки и хранения) 1 -
