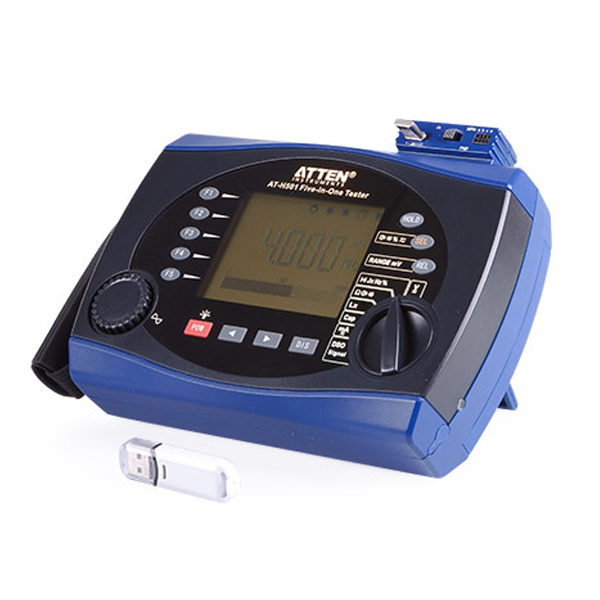

AT-H501 - тестер осциллографический

Назначение тестера AT-H501:

AT-H510 - уникальный многофункциональный осциллографический тестер «5 в 1», совмещающий в себе: цифровой одноканальный осциллограф с полосой пропускания 25 МГц, цифровой мультиметр с индикацией 6000, функциональный генератор по технологии прямого цифрового синтеза (DDS) от 10 Гц до 156 кГц, LCR-измеритель с диапазоном сопротивления до 60 МОм и встроенный частотомер до 60 МГц. Диапазон измерения ёмкости до 66 мФ, а сам процесс измерения занимает всего несколько секунд.

Тестер имеет большой монохромный ЖКИ графический дисплей с подсветкой (диаг. 9,6 см, 320х240 точек). В новинке реализованы гибкие функции автоизмерений параметров во всех функциональных режимах. Формы выходного сигнала (синус, меандр, треугольник, пила) и его основные параметры отображаются на дисплее одновременно. Прибор имеет удобное меню пользователя. Например, в режиме «Мультиметр» при измерении переменного напряжения/ тока нажатием одной клавиши на передней панели (Disp) можно отобразить форму сигнала (осциллограмму) и затем вернуться обратно в режим осциллографа.

Внедрена функция поиска межвитковых замыканий обмоток трансформаторов и других намоточных элементов при помощи тестовых сигналов прямоугольной формы (Т-меандр) частотой f= 5,04 кГц /2,52 кГц (т.н. режим ring testing). Для измерения малых индуктивностей предусмотрен высокочастотный диапазон тест-сигнала. Максимальная частота измерительного сигнала составляет 156 кГц.

AT-H510 компактный и портативный прибор с питанием от перезаряжаемой Li-Pol батареи (до 6 часов непрерывной работы), что делает его идеальным средством для тестирования современной электроники и использования в полевых приложениях. Измерения и тестирование являются как никогда легкими и удобными.

Особенности тестера AT-H501:

• Функциональность тестера «5 в 1»: цифровой осциллограф, мультиметр, частотомер, генератор, LCR-измеритель
• Осциллограф: 1 канал, полоса пропускания 25 МГц, частота дискретизации 100 Мвыб/с, разрядность АЦП-8 бит
• Автоизмерения параметров (5 видов) и курсорные измерения сигнала (∆V, ∆t)
• ТВ-синхронизация (поле, строка), интерполяция sin x/x
• Внутренняя память (4 К): запись и воспроизведение осциллограмм (до 40), данных мультиметра (200 ячеек), авторегистратор напряжения (200 ячеек).
• Функциональный генератор (DDS): диапазон частот 10 Гц…156 кГц, форма сигнала - синус, меандр, треугольник, пила
• Частотомер: 0,1 Гц… 60 МГц (3 диапазона, макс. разрешение 0,1 Гц)
• Мультиметр: измерение напряжения до 2000/ 1000 В (пост./перем.), силы тока до 10 А (пост./перем.), прозвонка цепи, тест диодов, индикация 6 ½ (6600), отображение формы переменного сигнала нажатием одной клавиши
• LCR-измеритель компонентов: сопротивление до 60 МОм, индуктивность до 2 Гн, емкость до 66 мФ
• Режимы измерений: макс/мин (value-D), регистрация пиков (P-Hold), относительные измерения (Rel)
• Тестер кварцевых генераторов/ОГ (изм. частоты 32 кГц…10 МГц), встроенный ИК приемник для диагностики устройств с дистанционным ИК управлением (IRC-тест)
• Измерение статического коэффициента усиления по току (h21э) в диапазоне 0…1000.
• Цветной ЖК-дисплей, интерфейс USB, батарейное питание
• Кейс для хранения и транспортировки.

Технические характеристики тестера AT-H501:

Комплект поставки AT-H501:
