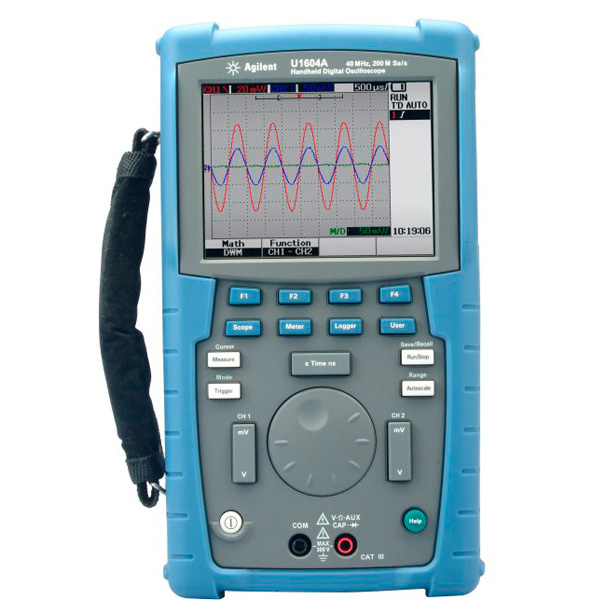

Производитель Agilent Гарантия 12 месяцев Варианты написания U1604A,U1604A,U1604A Назначение осциллографа-мультиметра U1604A:
Осциллограф-мультиметр цифровой U1604A: Полоса пропускания 40 МГц; 2 канала; Частота дискретизации до 200 Мвыб/с; Коэф. усиления 5 мВ/дел – 100 В/дел; Коэф. развертки 50 нс/дел – 50 с/дел; Синхронизация: по фронту, по импульсу, по условиям, ТВ (SECAM,PAL,NTSC); Длина памяти 125 кБ на канал; Автоизмерения (20); Курсорные измерения (V, T); XY; В режиме мультиметра: Измерение сопротивления, Прозвон цепи, Проверка диодов, Вспомогательный измеритель (ток, температура, давление, влажность - датчики в комплект не входят); Память: 10 ячеек; ЖК-дисплей (320х240) с подсветкой; USB; До 600 В (кат II); Регистратор (до 20 сут.); Функция БПФ с четырьмя весовыми функциями; ПО; Масса 1,5 кг.
Особенности осциллографа-мультиметра U1604A:
- 3 в 1: 2-канальный осциллограф, цифровой мультиметр (TRMS) и регистратор данных;
- Полоса пропускания 40 МГц, расширенная система запуска;
- Частота дискретизации до 200 МГц;
- Память 125K на канал (максимальная длина записи сигнала);
- 11 измерительных режимов, включая вольтметр, омметр и вспомогательный измеритель; 22 вида автоматических измерений;
- Математические функции и масштабирование сигналов двух каналов;
- Функция БПФ с четырьмя весовыми функциями;
- Полнофункциональные возможности дистанционного управления и пересылки данных с помощью прикладной программы PC Link;
- Интерфейс USB 2.0, дистанционное управление и передача данных с помощью ПО "PC Link" (входит в комплект);
- Большой цветной дисплей (11,4 см).
Технические характеристики осциллографа-мультиметра U1604A:
Параметр Значения РЕЖИМ ОСЦИЛЛОГРАФА КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0 … 40 МГц Коэффициент отклонения 5 мВ/дел…100 В/дел Входное сопротивление 1 МОм ± 2% // 20 пФ Сопряжение входа Открытый, закрытый, заземленный Время нарастания ≤ 8,8 нс Погрешность коэффициента отклонения 5% - 5мВ/дел…20мВ/дел;
3% - 50 мВ/дел…100 В/делВременная задержка между каналами 150 пс Максимальное входное напряжение, АС 300 В пик.(кат. III) – пассивный пробник 1:1
600 В пик (кат. III) – пассивный пробник 1:10; 1:100КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 10 нс/дел … 50 с/дел Задежка 15 делений (предзапуск), 1000 (послезапуск) Погрешность коэффициента развертки 3% Режимы развертки Основная, XY, самописец СИНХРОНИЗАЦИЯ Режимы запуска Однократный, нормальный, авто Источник синхронизации Канал 1 и канал 2 Типы синхронизации По фронту, по импульсу, по условиям, ТВ-синхронизация (поле, строка, стандарты: NTSC, PAL, SECAM) Погрешность установки уровня синхронизации ±0,5 деления Фильтры синхронизации НЧ (<30 кГц), ВЧ (> 50 кГц), фильтр шума АНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Частота дискретизации 200 МГц при объединении каналов, 100 МГц на канал
2,5 ГГц – эквивалентнаяОбъем памяти 125 кБ Количество бит АЦП 8 Режимы выборки Нормальный, усреднение, пиковый детектор ИЗМЕРЕНИЯ Автоматические Амплитудные: Peak-to-peak, maximum, minimum, amplitude, top, base, +overshoot, –overshoot, preshoot, RMS, mean and one cycle mean.
Временные: Frequency, period, +width, –width and +duty cycle and –duty cycle on any channel. Rise time, fall time, delay and phase shift.Курсорные X, Y, Δ X, Δ Y Математика кан1+кан2, кан1- кан2, кан2-кан1, БПФ РЕЖИМ МУЛЬТИМЕТРА ПОСТОЯННОЕ И ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений напряжений AC/DC 600 мВ, 6 В, 60 и 600 В
Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц)Диапазон частот 50 Гц – 30 кГц для переменного напряжения Разрешение 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела Входное сопротивление 10 МОм Базовая погрешность измерения ± 0,3 % СОПРОТИВЛЕНИЕ Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм Разрешение 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм Базовая погрешность ±0,5% ДИОДЫ Диапазон 1 В Тестовый ток 0,5 А Погрешность 2% ЕМКОСТЬ Предел измерений 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 300 мкФ Разрешение 10 пФ, 100 пФ,1 нФ, 10 нФ, 100 нФ в зависимости от предела Погрешность ±2% ТОК (AC/DC), ТЕМПЕРАТУРА, ВЛАЖНОСТЬ, ДАВЛЕНИЕ С внешними преобразователями (в комплект не входят) ДИСПЛЕЙ Тип цветной ЖКИ (320х240); макс. индикация 6000 Диагональ 11,4 см Режимы Настройка контраста, послесвечение РЕГИСТРАТОР Источник Вход мультиметра Время регистрации 150с-20 дней - автовыбор в зависимости от коэф. разв. Режимы Минимум, максимум или среднее ОБЩИЕ ДАННЫЕ Источник питания Литиевая батарея 7,2 В, время автономной работы 4 часа Внутренняя память 10 ячеек: экран и настройки Зараядное устройство/адаптер Вход: 100-240 В, 50/60 Гц, выход: 12 В постоянное Условия эксплуатации 0 °С…40 °С; отн. влажность не более 80 % Габаритные размеры 241 х 138 х 66 мм Масса 1.5 кг Интерфейс USB 2.0 Комплект поставки U1604A:
№ Наименование Количество 1. Осциллограф-мультиметр U1604A 1 2. Кабель питания 1 3. Адаптер AC/DC 1 4. Пробник 1:1 (300 В) 1 5. Пробник 1:10 (600 В) 1 6. Измерительные кабели 2 7. Зажимы "крокодил" в изоляции 3 8. Заземляющий провод 2 9. Тестовый наконечник 2 10. Кабель USB 1 11. Руководство по эксплуатации 1 12. Программное обеспечение 1 Дополнительная комплектация U1604A:
(Поставляется по отдельному заказу)
Пассивный пробник 1:100 (до 600 В, кат III)
Сумка -
