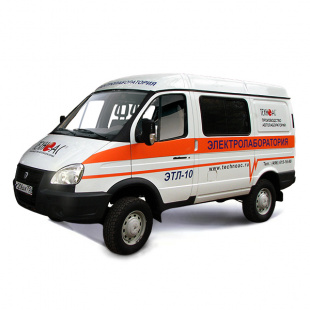

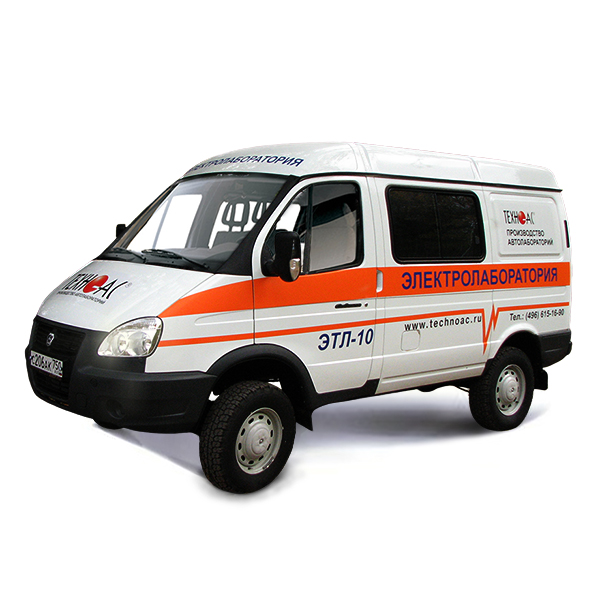

Передвижная электротехническая лаборатория "ЭТЛ ТЕХНОАС 1.1"

Каталог

Рейтинг:

По запросу

Описание
Отзывы о товаре
Задать вопрос
Все товары раздела

Производитель	Россия
Гарантия	12 месяцев
Варианты написания	ЭТЛ-10 ТЕХНОАС

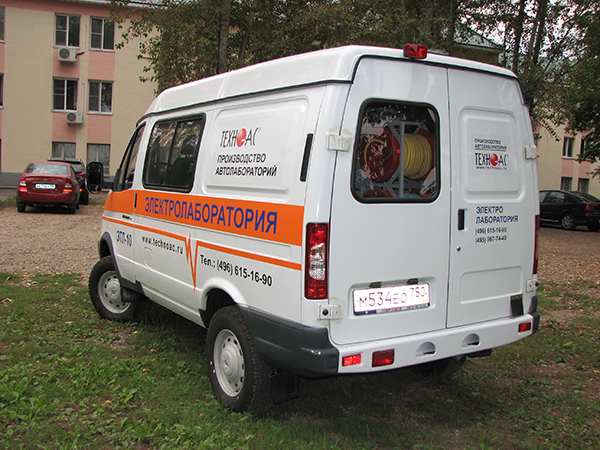

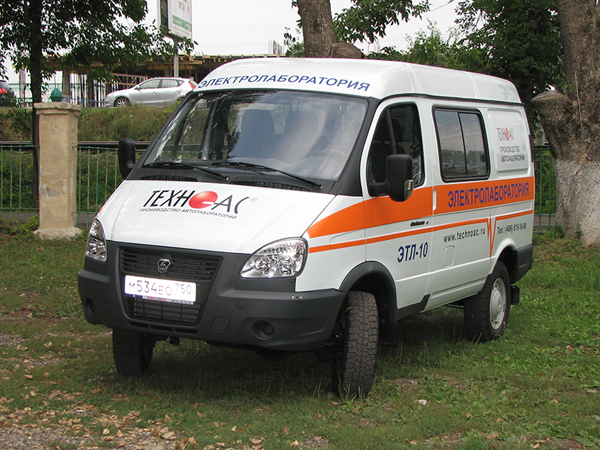

Автомобиль на базе ГАЗ-27057

Назначение ЭТЛ:

Прожиг дефектной изоляции кабелей с последующим дожигом.
Испытания и прожиг изоляции силовых кабелей.
Измерения сопротивления изоляции электрических цепей.
Испытания высоковольтной изоляции.
Поиск повреждений в кабелях электроакустическим и индукционным методами.
Определение характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
Испытания кабеля переменным высоким напряжением.

Типовая комплектация ЭТЛ

Цветографическое оформление

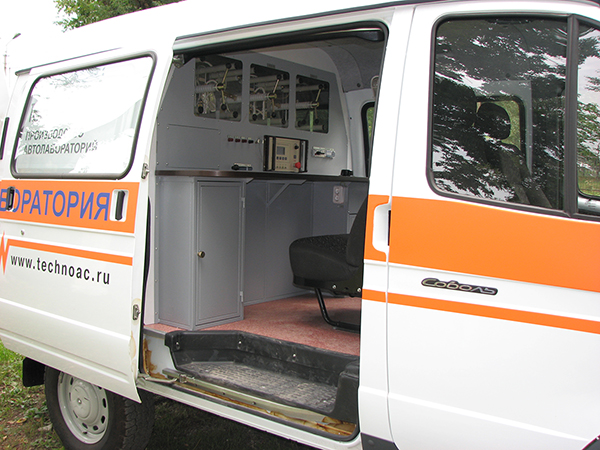

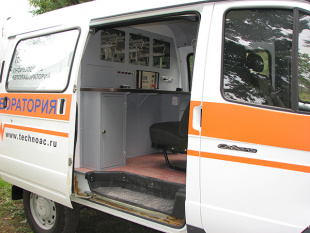

Лабораторный отсек
Перегородка между отсеками
Окна: задние боковые-глухие, в задней двери пластиковое окно с муфтой для кабеля
Лючок 10х10 в правом нижнем углу для вывода кабеля
Отделка боковин и потолка
Напольное покрытие: автолинолиум
Дежурное освещение: штатное
Рабочее освещение: люминесцентные светильники
Мебель: основная стойка, мягкое сиденье

Система обеспечения электробезопасности ЭТЛ ТЕХНОАС 1.1 :

модуль контроля безопасности МКЗ,
блокировочные выключатели на дверях в/в отсека,
звуковая сигнализация,
световая сигнализация,
кнопка аварийного выключения,
входной расцепитель с видимым разрывом контактов.

Дополнительное оборудование

преобразователь напряжения 12/220 В,
дизель/бензогенератор (для работы в полевых условиях),
система управления электропитанием лаборатории,
дополнительный отопитель,
кондиционер.

Комплектация ЭТЛ ТЕХНОАС 1.1 :

№	Наименование	Описание
1	Блок испытаний БВИ-60/50-М5	Переменное напряжение 50 Гц – 50 кВ. Выпрямленной напряжение – 60 кВ. Переключатель "переменное – выпрямленное". Выходная мощность 3 кВт. Короткозамыкатель 60 кВ.
2	Блок прожига БПР-25/8	Максимальное напряжение – 20 кВ. Максимальный ток короткого замыкания – 40 А. Выходная мощность мощность – 8 кВт.
3	Генератор акустических ударных волн ГАУВ-20-16	Максимальное напряжение – 20 кв., 16 мкФ, энергия в импульсе 2880 Дж. Режим работы – ручной или автоматический. Предусмотрен режим совместной работы с блоком прожига.
4	Блок управления	Предназначен для управления блоком испытания, прожига, дожига, генератора ГАУВ-6, измерения входных и выходных параметров.
5*	Кабеледефектоискатель «Успех 3М»	Комплект, включающий в себя новый высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков, позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.). Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала). Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
5*	Кабеледефектоискатель «Успех 4М»	Особенностью данного комплекта является генератор с низкочастотной модуляцией выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генератор генерирует сигнал с частотой 1024 Гц.
6	Мегаомметр Е6/31	Измерение сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерение переменного напряжения до 400 В.
7	Высоковольтный рефлектометр "Искра-3М"	Предназначен для определения характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
8	Стойка основная	Несущая конструкция, содержащая приборную стойку, выдвижные ящики, столик, шкафчик и т.д.

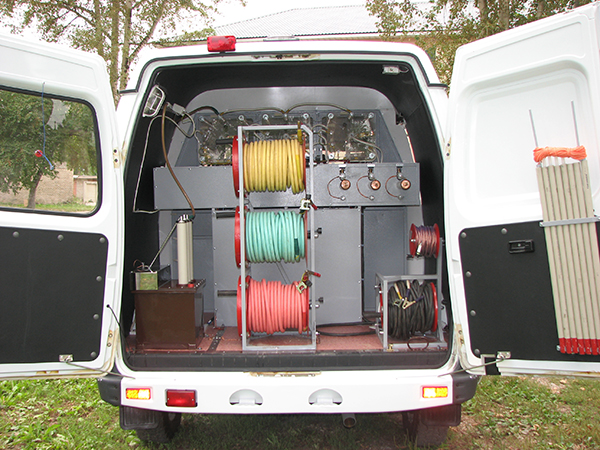

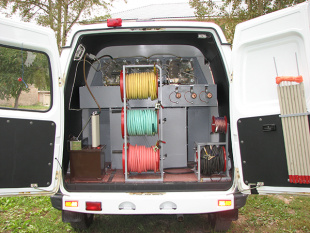

9	Комплект барабанов и кабелей	Две стойки с пятью барабанами: Блок барабанов с проводом защитного заземления и сетевым кабелем (длина 30 м). Блок трех барабанов с кабелями для испытания и прожига изоляции (длина 30 м). Провод высоковольтный для испытания переменным высоким напряжением (длина 30 м в бухте).
10	Высоковольтный переключатель	Переключатель вида работ.
11	Регулятор РНО	Регулировка напряжения блока испытания для испытания переменным напряжением.
12	Комплект короткозамыкателей	Содержит два короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выходов электролаборатории.
13	Комплект электротехнического оборудования	Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.
14	Комплект документов	Руководство по эксплуатации ЭТЛ-10, паспорт ЭТЛ-10, метрологическая аттестация ЦСМ России.
15	Сервисное обслуживание	Проведение обучения специалистов заказчика при приемке ЭТЛ-10 на базе поставщика в г. Коломна. Гарантия на ЭТЛ-10 - 12 месяцев, пост гарантийное обслуживание в течение всего срока эксплуатации.

Примечание

* - В комплект лаборатории входит один «Кабеледефектоискатель» на выбор заказчика.

Состав ЭТЛ согласовывается / определяется Заказчиком! Возможна комплектация на базе автомобиля УАЗ, Форд, Фольксваген, Фиат и др.
