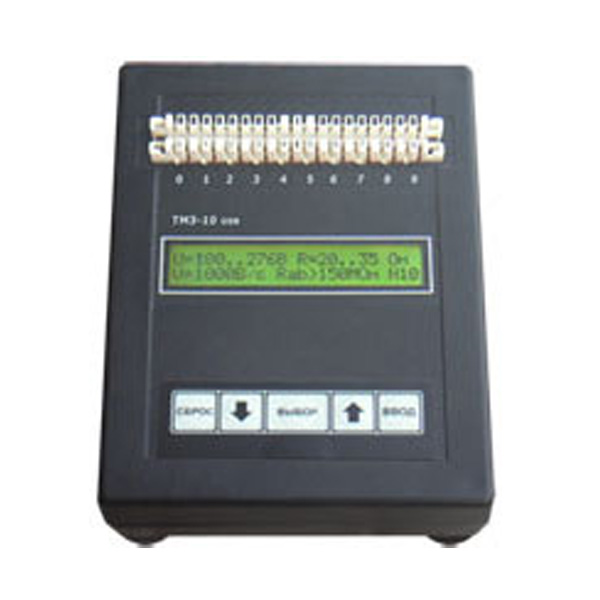

ТМЗ-10 USB - тестер модулей защиты

Прибор предназначен для измерения параметров или отбраковки в режиме рангового контроля (годен - негоден):

• магазинов защиты;
• модулей защиты;
• устройств защиты;
• элементов защиты;

по току, по напряжению, комплексной (по току и напряжению), эксплуатируемых в составе кроссового или иного оборудования. Одновременно может испытываться 10 и менее однопарных модулей, устройств, элементов защиты или один 10-ти / 8-ми парный магазин защиты.

Управление прибором  производится как от клавиатуры, расположенной на приборе с выводом информации о результатах измерения  на дисплей, так и от компьютера по USB-интерфейсу, с выводом информации о результатах измерения на экран монитора.

Тестер производит следующие измерения:

• Статическое напряжение срабатывания разрядников.
• Классификационное напряжение варисторов, стабилитронов, супрессоров, тиристоров и т.п.
• Сопротивление элементов и модулей защиты.
• Сопротивление утечки между проводом "а" и землей, проводом “b” и землей, между проводами “а” и “b”.
• Сопротивление омической асимметрии.

Возможности прибора:

Для проверки элементов защиты по напряжению тестер генерирует напряжение пилообразной формы со скоростью нарастания от 100 В/с до 1000 В/с ступенчато с шагом 1 В (скорость нарастания задается оператором).  Оператор может корректировать следующие предельные параметры для исследуемых / тестируемых магазинов, модулей устройств и элементов защиты:

• Минимальное и максимальное значения вносимого сопротивления.
• Минимальное и максимальное напряжение срабатывания разрядника, классификационное напряжение варисторов, стабилитронов, супрессоров.
• Минимально допустимое сопротивление утечки между каналами модуля защиты.
• Количество тестируемых модулей защиты.
• Максимально допустимое значение оммической асимметрии.

Все введенные параметры фиксируются в энергонезависимой памяти тестера и сохраняются вплоть до последующей операции их корректировки.  Вывод информации о результатах проверки оптимизирован для быстрой отбраковки негодных магазинов, модулей, устройств и элементов защиты, то есть оператору  выводится сообщение «норма» - «есть брак».  Далее оператор может либо сразу начать проверку другого магазина, модуля, устройства, элемента защиты, либо посмотреть детализированный отчет о результатах измерения. На дисплей при этом выводится информация о том, какие модули, устройства, элементы защиты  являются исправными, а какие неисправными. Следующим шагом оператора может быть новая проверка либо просмотр детализированных отчетов о результатах измерения каждого элемента защиты (в том числе входящих в состав магазина, модуля, устройства), который подвергался испытанию. В прибор введен режим поверки для метрологических служб.

Технические характеристики:

• Прибор питается от сети электропитания 220 В  с допустимым разбросом  от 150 до 250 В.
• Потребляемая мощность  не более 10 В/А.
• Вес   тестера без упаковки не более 0,8 кг.
• Погрешность при измерении напряжений срабатывания и вносимого сопротивления  составляет не более  2 %.
• Размеры  тестера  140х190х55 мм
• Интерфейс для связи с персональным компьютером - USB-интерфейс

Программное обеспечение к “ПК”:

Возможности программного обеспечения:

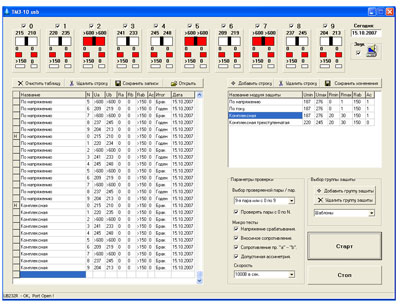

-вывод результатов испытаний на экран монитора в графической форме, где неисправные элементы после прохождения теста окрашиваются в красный цвет, а напротив каждого элемента защиты выводится результат измерения;
-вывод результатов измерений на экран монитора в виде редактируемой таблицы;
-хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов;
-хранение информации о результатах измерений на жестком диске “ПК” в виде файлов Excel;
-звуковая сигнализация результата измерения;
-создание, добавление, удаление, хранение списков фирм-производителей устройств защиты. Группа защиты  может создаваться пользователем по названию предприятия изготовителя модулей защиты или под другим  именем, например «Шаблоны».
-создание, добавление, удаление, списков устройств защиты от каждой организации. В таблицу параметров заносятся названия модулей защиты выбранного ранее производителя и параметры, по которым будет производиться оценка модулей на предмет их исправности.
-выбор проверяемого модуля или группы модулей в выпадающем списке «Выбор проверяемой пары/пар»;
-включение или выключение микротестов, входящих  в состав общего теста.
-выбор  скорости нарастания пилообразного напряжения для проверки срабатывания элементов защиты по напряжению (до 1000В в сек.). От данного выбора будет  зависеть скорость прохождения всего теста.


Дополнительное оборудование:

Для тестирования магазинов, модулей, устройств и элементов защиты, предназначенных для установки в плинты, имеющие другое конструктивное исполнение (таких изготовителей как Кроне, 3М, Искразащита и др), применяются специализированные  адаптеры.
Адаптеры плинта “Krone” LSA PLUS на 8 пар для испытания 8-ми парных магазинов  защиты снабжаются экстракторами для  выемки магазинов  эащиты из плинта.

Важной особенностью прибора является то, что им можно тестировать сразу десять модулей защиты  различных производителей. В условиях, когда необходимо проверять большое количество разнообразных модулей, это очень удобно. Принимая во внимание простой, но продуманный пользовательский интерфейс и возможности программного обеспечения “ПК”, прибор можно считать идеальным для массовых проверок.
