Гроза — тестер модулей защиты

Назначение тестера модулей защиты Гроза:

Тестер модулей защиты Гроза предназначен для автоматизированной проверки исправности и измерения параметров устройств защиты от перенапряжений (УЗИП) различных типов. Статическое напряжение пробоя разрядников, классификационное напряжение варисторов и полупроводниковых элементов измеряется в пределах до 550 Вольт.

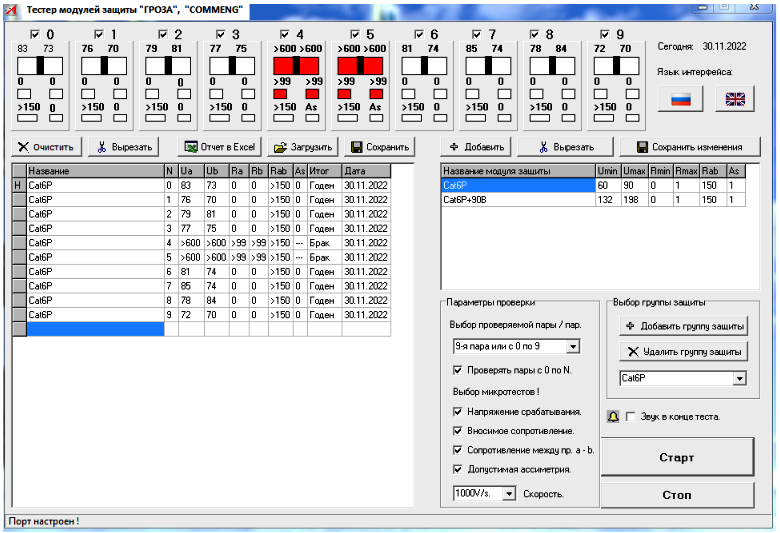

Интерфейс с компьютером позволяет выполнять серию измерений с заданным набором параметров, обработку и архивацию результатов. Для подключения устройств различных типов используются управляемые адаптеры или измерительные шнуры.

Описание тестера модулей защиты Гроза:

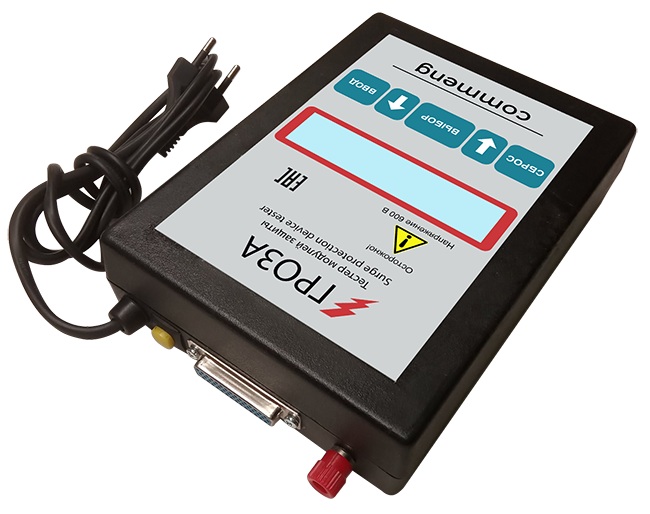

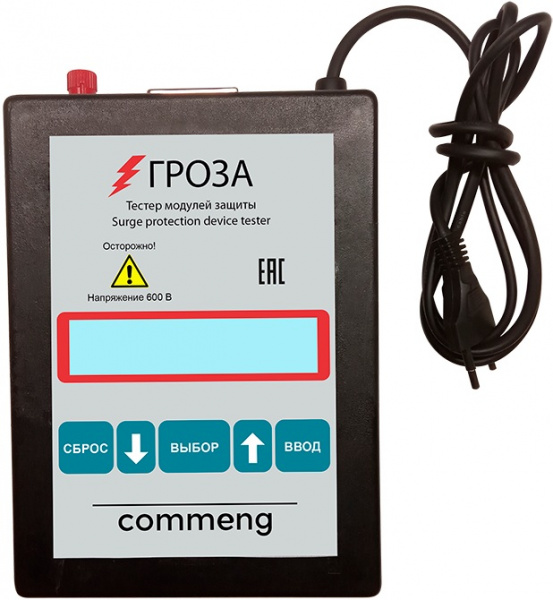

Тестер модулей защиты Гроза выполнен в настольном корпусе, питается от сети переменного напряжения. Для подключения адаптеров используется 44-контактный разъем, измерительного шнура – гнезда «банан», компьютера – USB-порт.

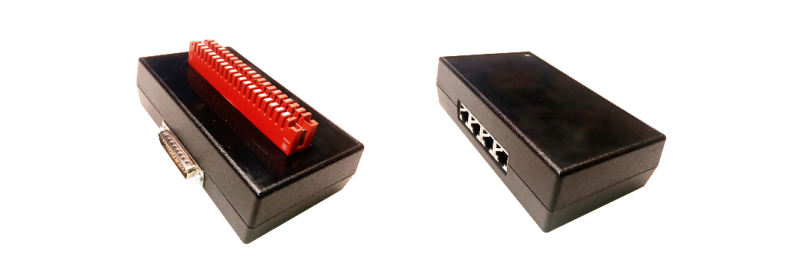

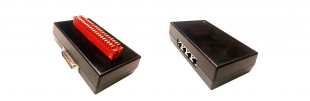

• Для измерения параметров УЗИП, имеющих несколько выводов, используются управляемые измерительные адаптеры, подключаемые к тестеру с помощью соединительного кабеля.
• Слева – адаптер для модулей кроссовой защиты (десять1-парных или 10-парный модуль).
• Справа – адаптер для устройств защиты Etherhet (два устройства).
• Имеется возможность проведения измерений 1- и 2- полюсных УЗИП в ручном режиме с помощью измерительного шнура.

Использование интерфейса с компьютером вместе с управляемыми измерительными адаптерами позволяет быстро выполнять большое количество серий проверки однотипных устройств.

Перед началом работы задается набор контролируемых параметров и допустимые.

Измеряемые параметры

• Статическое напряжение пробоя разрядников;
• Классификационное напряжение варисторов, супрессоров, тиристоров, стабилитронов;
• Вносимое в провод сопротивление и омическая асимметрия между проводами пары;
• Сопротивление изоляции.

Область применения

Тестер применяется для измерения параметров и контроля исправности устройств и элементов защиты импульсных перенапряжений при эксплуатации технических систем, содержащих в своем составе такие устройства, а так для контроля качества при производстве устройств защиты.

Тестер «Гроза» является испытательным оборудованием и поставляется с первичной аттестацией.

Комплект поставки Гроза
