Производитель Россия Гарантия 60 месяцев Госреестр РФ 32103-06 Варианты написания РЕТОМ-84/25 Назначение испытательного комплекса РЕТОМ-ВЧ/25:

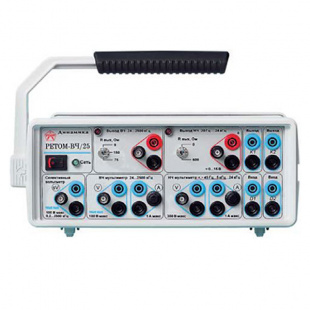

Испытательный комплекс РЕТОМ-ВЧ/25 предназначен для проверки ВЧ аппаратуры каналов РЗ, аппаратуры для приёма и передачи телекоманд РЗ и ПА (ВЧТО-М, АКПА-В, АНКА-АВПА), фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта. Незаменим для специалистов в области релейной защиты, противоаварийной автоматики и связи в электроэнергетике.
Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга. Все блоки прибора РЕТОМ-ВЧ/25, и по отдельности, и как измерительный комплекс, управляются с помощью компьютера. Испытательный комплекс заменяет от 10 до 15 обычных приборов и вспомогательных блоков, применяемых при проверке ВЧ оборудования РЗА, и, соответственно облегчает транспортировку. Он позволяет проводить:
- Автоматический или ручной контроль параметров ВЧ аппаратуры каналов РЗА;
- Выдачу протоколов;
- Автоматизированную обработку результатов испытаний.
Испытательный комплекс РЕТОМ-ВЧ/25 внесен в реестры средств измерений России, Украины, Республик Беларусь и Казахстан.
Область применения испытательного комплекса РЕТОМ-ВЧ/25:
С помощью комплекса РЕТОМ-ВЧ/25 выполняется следующий объем работ:
- проверка и измерение основных параметров и снятие характеристик ВЧ аппаратуры релейной защиты различных типов (например, УПЗ-70, АВЗК-80, ПВЗ, ПВЗ-90(М), ПВЗУ, ПВЗУ-М и др.) с возможностью имитации сигналов, приходящих с релейно-контактных и полупроводниковых устройств РЗА:
- измерение уровня передачи и уровней в контрольных точках
- проверка чувствительности приемника
- проверка перегрузочной способности приемника
- проверка характеристик манипуляции
- измерение различных времен: задержка безынерционного пуска, задержка ЗАПРЕТ АПК (запрет автоконтроля) и т.д.
- анализ правильной работы автоконтроля
- измерение АЧХ приемника (проверка избирательности приемника) и линейного фильтра (ручное и автоматическое)
- измерение выходной мощности передатчика путем измерения тока и напряжения
- измерение входного сопротивления приемника
- наладка ВЧ канала РЗ (измерение затухания ВЧ тракта, измерение запаса по перекрываемому затуханию, измерение уровня помех в канале)
- проверка и измерение основных параметров, снятие характеристик ВЧ устройств противоаварийной автоматики различных типов (например, АНКА-АВПА, АКПА, АКАП-В):
- проверка напряжений питания плат
- проверка АЧХ фильтров (Ф.ВХ, ФВЧ, ФНЧ, Ф.ВЫХ1-Ф.ВЫХ14(24), и др.)
- проверка АЧХ тракта приема (проверка избирательности приемника)
- определение частоты и напряжения несущих
- измерение частот и напряжений сигналов команд
- проверка напряжений срабатывания и возврата реле управления передачей команд
- проверка приоритета при передаче команд
- проверка длительности посылки команд
- проверка частотной характеристики тракта приема
- проверка избирательности приемника
- балансировка модуляторов
- проверка амплитудной характеристики передатчика
- снятие характеристик усилителя-ограничителя
- определение значения коэффициентов запаса по напряжению срабатывания порогового устройства фильтров приемника
- проверка работы выходных узлов и выходных реле приемника
- проверка работы дискриминатора
- проверка действия сигнализации о неисправности
- проверка частот в канале
- проверка манипуляции
- измерение основных параметров и снятие частотных зависимостей этих параметров для элементов ВЧ тракта:
- разделительного фильтра
- ВЧ кабеля
- фильтра присоединения с конденсатором связи
- ВЧ заградителя
Технические характеристики испытательного устройства РЕТОМ-ВЧ/25:
Параметр Значение ВЧ ГЕНЕРАТОР*
Диапазон частот, кГц 24:2500 Наибольшее выходное напряжение
(при коэффициенте нелинейных искажений < 2,5%), ВдБн
2028
Максимальная выходная мощность в согласованном режиме(Rн=75 Ом, переключатель выходного сопротивления Rвых - в положении 0 Ом), Вт
дБм
537,5
Возможные типы выхода: симметричный, несимметричный Основная относительная погрешность воспроизведения частоты, % +2*10-4 Основная относительная погрешность воспроизведения уровня выходного напряжения1
дБ+(2,2% от показаний + 0,3% от предела)
+4
НЧ ГЕНЕРАТОР*
Диапазон частот, Гц 20:24000 Номинальное выходное напряжение, В, не менее 5 (120)2 Возможные типы выхода: симметричный, несимметричный Максимальная выходная мощность, не менее, Вт
(Rн=600 Ом) дБн
10
16
Основная относительная погрешность воспроизведения частоты,% +2*10-4 Основная относительная погрешность воспроизведения уровня выходного напряжения1
дБ+(2,2% от показаний + 0,3% от предела)
+0,4СЕЛЕКТИВНЫЙ ВОЛЬТМЕТР*
Пределы измерения, В
дБн
0,01; 0,1; 1; 10; 100
-38;-18;2;22;42
Диапазон частот, кГц 0,3 : 2500 Ширина полосы селективного приёма (?), Гц 25; 400; 1740; 3100 Избирательность (при отстройке от края полосы приема на 1,5*? ширину полосы селективного приема), дБ, не менее 60 Основная относительная погрешность выставления частоты настройки,% +2*10-4 Основная относительная погрешность измерения уровня синусоидального сигнала1
дБн+(2,2% от показаний + 0,3% от предела)
+4
Импеданс входа, не менее 20 кОм//15пФ НЧ МУЛЬТИМЕТР*
Диапазон частот, в котором погрешность нормируется, Гц 45 : 5000 Диапазон частот, в котором погрешность не нормируется, кГц 5 : 24 Пределы измерения по току, А 0,1; 1 Пределы измерения по напряжению, В
дБн
0,3; 3; 30; 300
-8;12;32;52
Длительность цикла измерения (обновление показаний)3 , с, не более 0,5 Основная относительная погрешность измерения уровня синусоидальных сигналов1
дБ+(2,2% от показаний + 0,3% от предела)
+4
Входное сопротивление входа напряжения, кОм, не менее 100 Внутреннее сопротивление входа тока, Ом, не более 2,5 ВЧ МУЛЬТИМЕТР*
Диапазон частот, в котором погрешность нормируется, кГц 24 : 2500 Пределы измерения по току, А 0,1; 1 Пределы измерения по напряжению, В
дБн
0,1; 1; 10; 100
-18;2;22;42
Длительность цикла измерения (обновление показаний)3 с, не более 0,5 Основная относительная погрешность измерения уровня синусоидальных сигналов тока и напряжений1 +(2,2% от показаний + 0,3% от предела) Импеданс входа напряжения 100 кОм//25 пФ Внутреннее сопротивление входа тока, Ом, не более 1,5 ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ
Наибольшее постоянное напряжение (полная шкала), В 15 (120)2 Максимальный допустимый выходной ток, мА 300 Основная относительная погрешность измерения частоты при
уровне входного сигнала (50-100)% предела измерений1+(2,2%от показаний + 0,3% от предела) КОНТАКТНЫЕ ВЫХОДЫ
Количество 2 ДИСКРЕТНЫЕ ВХОДЫ
Количество 16 МИЛЛИСЕКУНДОМЕР
Предел измерения, с 99 Абсолютной погрешности измерения интервала времени между событиями (перепадами) на дискретных входах, мс + 0,2 ВЧ ЧАСТОТОМЕР (в ВЧ мультиметре)
Диапазон частот, кГц 24 : 2500 Абсолютная погрешность измерения при уровне входного сигнала ВЧ мультиметра 0,5 ... 5 полной шкалы, % 0,0005 НЧ ЧАСТОТОМЕР (в НЧ мультиметре)
Диапазон частот, Гц 24 : 2500 Абсолютная погрешность измерения при уровне входного сигнала НЧ мультиметра (50 ... 100)% полной шкалы1 +(0,016% от показаний + 0,04% от предела) ОБЩИЕ ХАРАКТЕРИСТИКИ
Питание устройства испытательного: - однофазная сеть
- частота питающей сети, Гц
- потребляемая мощность, ВА, не более
220+10%-15%
45 : 65
100Габаритные размеры устройства (без ручки), мм, не более 256х324х103 Масса , кг, не более 6 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур, °С +10:+40 Нормальная темепратура, °С 20+5 Влажность воздуха при 25 °С, %, не более 80 Высота над уровнем моря, м, не более 1000 Группа условий эксплуатации по ГОСТ 17516.1 М23 Степень защиты по ГОСТ 14254: - по оболочке
- выходных клемм
IP20
IP00Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 0I * - Единици измерения дБн, дБм, В определяются по выбору 1 - Основная относительная погрешность регламентируется для температуры окр. среды +20+5o С 2 - При подключении блока ВЧП-10 3 - Регламентируется для случая, когда активен только оговариваемый прибор Комплект поставки РЕТОМ-ВЧ/25:
№ Наименование Количество 1. Сумка для транспортирования 1 2. Кабель для подключения к компьютеру (USB) 1 3. Кабель для подключения к сети 220 В 1 4. Блок проводов 1 5. Коаксиальные кабели и переходники 1 6. Блок внешней нагрузки БВН-75 1 7. Преобразователь ВЧП-10 1 8. Сопроводительная документация 1 9. Стандартный пакет программ 1 Дополнительная комплектация РЕТОМ-ВЧ/25:
(Поставляется по отдельному заказу)
ВЧР-50М - магазин резисторов, конденсаторов и индуктивностей
Проверка приемопередатчика ВЧ защиты линий ПВЗЛ - программа для РЕТОМ-ВЧ/25
Проверка устройств противоаварийной автоматики АКА-16 "Кедр" - программа для РЕТОМ-ВЧ/25
Проверка устройств противоаварийной автоматики АКА-32 "Кедр" - программа для РЕТОМ-ВЧ/25
Проверка устройств противоаварийной автоматики АНКА-АВПА - программа для РЕТОМ-ВЧ/25
Проверка устройств противоаварийной автоматики УПК-Ц - программа для РЕТОМ-ВЧ/25
Программа проверки приемопередатчика ВЧ защиты ПВЗ-90М - программа для РЕТОМ-ВЧ/25
Программа проверки приемопередатчика ВЧ защиты ПВЗУ-Е - программа для РЕТОМ-ВЧ/25
Программа проверки приемопередатчика ВЧ защиты ПВЗУ-М - программа для РЕТОМ-ВЧ/25
Управляющее устройство на базе компьютера типа NOTEBOOK для РЕТОМ-ВЧ/25 - дополнительная комплектация для РЕТОМ-ВЧ/25
Устройство для вывода протокола на базе лазерного принтера формата А4 для РЕТОМ-ВЧ/25 - дополнительная комплектация для РЕТОМ-ВЧ/25
Устройство для вывода протокола на базе струйного принтера формата А4 для РЕТОМ-ВЧ/25 - дополнительная комплектация для РЕТОМ-ВЧ/25
Чемодан повышенной прочности для транспортирования РЕТОМ-ВЧ/25 - дополнительная комплектация для РЕТОМ-ВЧ/25 -
